系统日志

本文档主要介绍Armino平台BK7236的log机制

BK7236 的log通过串口DL_UART0输出(默认波特率为115200)

Armino平台默认采用异步Log输出机制，缓存缓存分为静态缓存和动态缓存，输出Log时优先使用静态缓存，当静态缓存不足时，使用动态缓存。

当静态缓存和动态缓存均耗尽时，采用阻塞机制，若处于不可阻塞状态下，缓存耗尽时，将使Log直接输出至串口，此时Log带有前缀”INSRT:”，此Log会插入在其他Log中间，并影响此Log输出时序。

通过串口输入log命令查看当前log配置

log 1 3 0 命令第一个参数为echo开关 (0/1)，第二个参数为log级别(0~6)，第三个参数为同步开关(0异步,1同步)

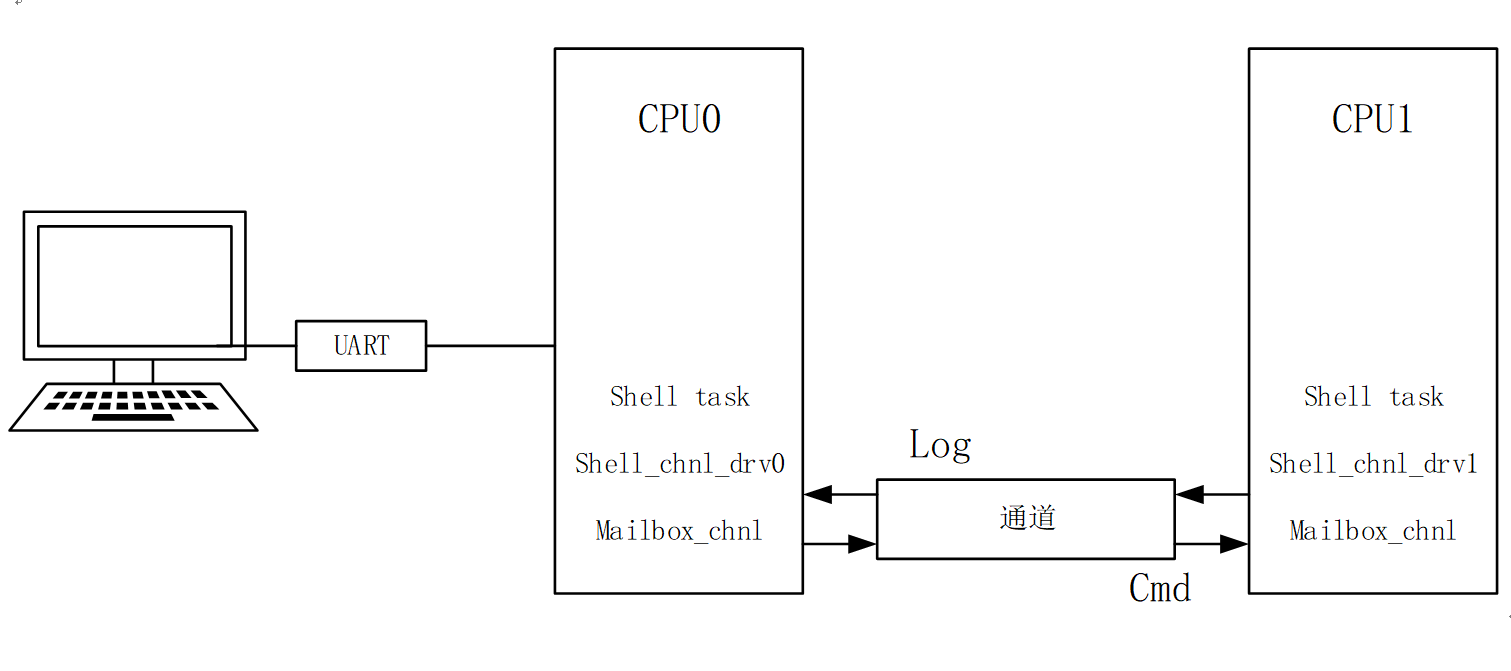

BK7236 log机制

API说明

Shell 模块支持log 等级机制，支持APP模块log输出的控制机制。

APP模块log的输出控制，主要用在电脑的显示界面上，而不是在程序内部。

API 中支持log等级，模块名字等参数。

Log的等级目前设计了6级（0~5），每级的含义如下所述，系统配置的log输出等级为0时，关闭所有log的输出。

系统配置的log输出等级为N时，可以输出1~N 等级的log，(N+1)~5 等级的log 不能输出。

Log的等级定义如下：

#define BK_LOG_NONE       0      /*!< No log output */
#define BK_LOG_ERROR      1      /*!< Critical errors, software module can not recover on its own */
#define BK_LOG_WARN       2      /*!< Error conditions from which recovery measures have been taken */
#define BK_LOG_INFO       3      /*!< Information messages which describe normal flow of events */
#define BK_LOG_DEBUG      4      /*!< Extra information which is not necessary for normal use (values, pointers, sizes, etc). */
#define BK_LOG_VERBOSE    5      /*!< Extra information which is not necessary for normal use (values, pointers, sizes, etc). */
#define LOG_LEVEL         BK_LOG_INFO    /* 配置系统的log输出等级 */

如下是经过封装后的Log 输出API：

Tag：表示输出log的模块名。
format：是log输出的格式字符串。

BK_LOGE( tag, format, ... );       // Tag所指的模块输出 ERROR 等级的log
BK_LOGW( tag, format, ... );       // Tag所指的模块输出 Warning 等级的log
BK_LOGI( tag, format, ... );       // Tag所指的模块输出 Information 等级的log
BK_LOGD( tag, format, ... );       // Tag所指的模块输出 Debug等级的log
BK_LOGV( tag, format, ... );       // Tag所指的模块输出 一些不重要的log
BK_ASSERT(exp);                    // 如果 exp表达式为假，关闭系统中断，shell会输出当前的函数名，当前的行号，当前的系统时间等信息。然后输出系统的dump数据（CPU寄存器，内存，栈等信息）
BK_ASSERT_EX(exp, format, ... );  // 如果 exp表达式为假，关闭系统中断，shell会输出当前的函数名，当前的行号，当前的系统时间，format格式串的相关变量，等信息。然后输出系统的dump数据（CPU寄存器，内存，栈等信息）
BK_DUMP_OUT(format, ... );         // 关中断下，用format格式的方式输出相关信息。
BK_DUMP_RAW_OUT(buf, len);         // 关中断下，输出buf 中len长度的数据。

Log缓存大小配置

当前Log采用异步Log机制，为了防止Log丢失并加入阻塞机制和动态缓存机制。静态缓存和动态缓存的大小均可配置。配置方法如下：

静态Log缓存配置
静态Log缓存有40、80和136字节三种缓存。cpu0和cpu2在release模式下，三种静态缓存数量分别为4、16、32，在debug模式下分别为8、40、60。cpu1的三种静态缓存分别为2、4、8。静态Log缓存数量可在 shell_task.c 中配置，分别通过宏定义 SHELL_LOG_BUF3_NUM 、SHELL_LOG_BUF2_NUM 和 SHELL_LOG_BUF1_NUM 进行配置。

动态Log缓存配置
可配置Log动态缓存内存大小限制和数量上限。可在当前project下相应soc目录下的config文件中添加配置 CONFIG_DYM_LOG_MEM_MAX ，来修改相应的Log动态内存使用上限，如 CONFIG_DYM_LOG_MEM_MAX=0x4000 设置Log动态内存上限设置为16K。动态Log缓存数量可在 shell_task.c 中配置，通过宏定义 SHELL_DYM_LOG_NUM_MAX 进行配置动态Log使用上限。
