Doorviewer
1. 简介
本工程是USB/DVP摄像头门锁的一个demo,支持端(BK7258设备)到端(手机APP端)的演示。默认使用16Mbyte PSRAM
1.1 规格
- 硬件配置:
核心板,BK7258_QFN88_9X9_V3.2
显示转接板,BK7258_LCD_Interface_V3.0
麦克小板,BK_Module_Microphone_V1.1
喇叭小板,BK_Module_Speaker_V1.1
PSRAM 16M
- 支持,UVC/DVP
参考外设,864 * 480 分辨率的UVC
DVP参考外设,640 * 480,1280 * 720 分辨率的DVP
支持,UAC
支持,TCP局域网图传
支持,UDP局域网图传
支持,尚云,P2P图传
- 支持,LCD RGB/MCU I8080显示
参考外设,ST7282,480 * 272 RGB LCD
RGB565/RGB888
- 支持,硬件/软件旋转
0°,90°,180°,270°
支持,板载喇叭
支持,麦克
- 支持,MJPEG硬件解码
YUV422
- 支持,MJPEG软件解码
YUV420
支持,H264硬件解码
- 支持,OSD显示
ARGB888[PNG]
自定义字体
警告
请使用参考外设,进行demo工程的熟悉和学习。如果外设规格不一样,代码可能需要重新配置。
1.2 路径
<bk_avdk源代码路径>/projects/media/doorviewer
2. 框架图
2.1 软件模块架构图

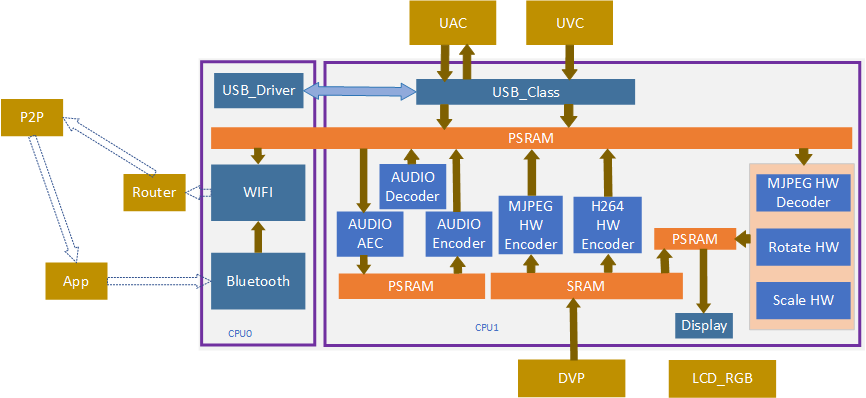

- 如下图所示,BK7258有三个CPU:
CPU0,运行WIFI/BLE/USB,作为低功耗CPU。
CPU1,运行多媒体,作为多媒体高性能CPU。
小技巧
通常用户不必关心CPU2,同时不需要客户在CPU2开发。 可以将CPU2关闭,以节省内存,此工程并未将CPU2关闭。
Figure 1. software module architecture doorviewer software module architecture
UVC方案中,采用frame方式,产生一帧JPEG图像,会触发另一个task执行解码、旋转或者缩放等操作,最终显示到期望的LCD屏幕上。
- UVC摄像头输出的图像可以分为两种,一种是YUV420 MJPEG,一种是YUV422 MJPEG。
JPEG图像直接通过wifi进行图传显示。
软件会自动识别,并使用硬件解码器进行YUV422 MJPEG解码。而YUV420 MJPEG,则采用CPU1进行软件解码。
硬件解码时,图像分辨率的宽需要时32的倍数,高的需要时16的倍数。
YUV像素排列分为,平面格式(planar)、打包格式(packed)、半平面格式(semi-planar)。硬件编码的数据,需要时packed格式。
- DVP方案中,采用双码流方式,产生一帧JPEG/H264图像的同时,同步生成一帧YUV图像,会触发另一个task执行旋转或者缩放等操作,最终显示到期望的LCD屏幕上。
DVP摄像头支持单/双码流模式,使用者依据需求进行配置。
单码流只支持YUV422/JPEG/H264中的任意一种。
双码流支持JPEG/H264中的任意一种,并同时输出YUV422。
DVP输出的MJPEG图像,是YUV422 MJPEG。
MJPEG HW Decoder,获取到一帧JPEG图像后,直接解码。
MJPEG SW Decoder,直接解码
- Rota HW 和Rota SW,同一时间,只会使用一种旋转模块。
Rota HW,支持RGB 565的图像输出,支持0°、90°、270°。
Rota SW,支持0°、90°、180°、270°。
如果需要使用RGB888输出,或者支持180°,满足其中一个条件,都需要切换成软件解码。
当前Rota HW和Rota SW,如何决策,由SDK软件决定。用户只需要在打开LCD时,将旋转角度和输出图像格式参数,输入给对应接口即可。
Scale,需要明确输入和输出的分辨率,以及输入和输出的图像格式。
2.2 代码模块关系图

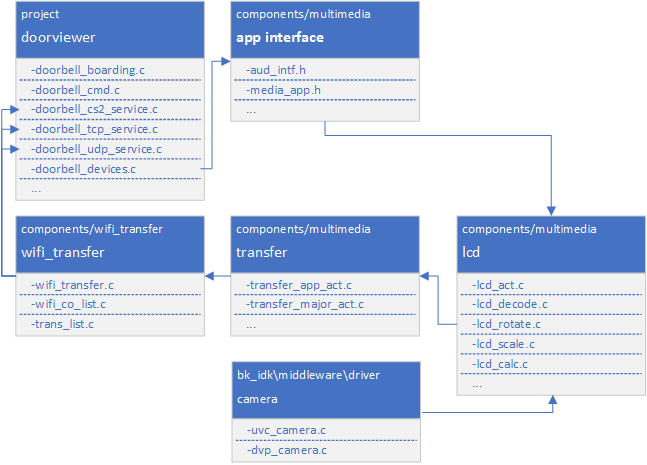

如下图所示,多媒体的接口,都定义在 media_app.h 和 aud_intf.h 中。
Figure 2. module relationship diagram
doorviewer module relationship diagram
3. 配置
3.1 蓝牙与多媒体内存复用
使用doorviewer工程,解码、旋转、缩放都是整帧执行的,故内存不需要与蓝牙共用。
marco
value
implication
CONFIG_BT_REUSE_MEDIA_MEMORY
N
多媒体和蓝牙共用一块sram(分时复用)
3.1.1 卸载蓝牙
#ifdef CONFIG_BT_REUSE_MEDIA_MEMORY
#if CONFIG_BLUETOOTH
bk_bluetooth_deinit();
#endif
#endif
3.1.2 初始化蓝牙
bk_bluetooth_init();
4. 演示说明
请访问 APP使用文档 查看。
演示结果:运行时会启动UVC/DVP,LCD和AUDIO,LCD显示UVC输出JPEG(864X480)图像经过解码和旋转90°后显示到LCD(480X854)上, 同样的JPEG图像会经过WIFI图传到手机上显示(864X480)。
提示
如果您没有云账号权限,可以使用debug模式,设置局域网TCP图传方式。
5. 代码讲解
5.1 摄像头
已支持的外设,请参考 支持外设
5.1.1 打开摄像头
5.1.1.1 应用代码
//Path : projects/media/doorbell/main/src/doorbell_devices.c
//Loaction : CPU0
int doorbell_camera_turn_on(camera_parameters_t *parameters)
{
...
if (parameters->id == UVC_DEVICE_ID)
{
device.type = UVC_CAMERA;
}
else
{
device.type = DVP_CAMERA;
}
device.info.resolution.width = parameters->width;
device.info.resolution.height = parameters->height;
device.info.fps = FPS30;
//打开UVC/DVP摄像头
ret = media_app_camera_open(&device);
...
}
5.1.1.2 接口代码
//Path : components/multimedia/app/media_app.c
//Loaction : CPU0
bk_err_t media_app_camera_open(media_camera_device_t *device)
{
...
//卸载蓝牙
#ifdef CONFIG_BT_REUSE_MEDIA_MEMORY
#if CONFIG_BLUETOOTH
bk_bluetooth_deinit();
#endif
#endif
//投票启动CPU1。投票的目的是,确保CPU1不用的时候能过够被自动关闭,以达到低功耗的目的。
bk_pm_module_vote_boot_cp1_ctrl(PM_BOOT_CP1_MODULE_NAME_VIDP_JPEG_EN, PM_POWER_MODULE_STATE_ON);
//通知CPU1,去打开UVC摄像头
ret = media_send_msg_sync(EVENT_CAM_UVC_OPEN_IND, (uint32_t)device);
...
}
5.1.2 获取一张图像
因为当前多媒体运行在CPU1上,无论是DVP/UVC存储一帧图像,都是放在PSRAM上。当在CPU1需要获取一帧图像,需要调用如下接口:
//Path : components/multimedia/comm/frame_buffer.c
//Loaction : CPU1
bk_err_t frame_buffer_fb_register(frame_module_t index, fb_type_t type)
{
bk_err_t ret = BK_FAIL;
...
//index:表示需要读取图像的模块,参考对应结构体含义。
//type:该模块表示需要获取的图像类型
return ret;
}
frame_buffer_t *frame_buffer_fb_read(frame_module_t index)
{
frame_buffer_t *frame = NULL;
...
//index:表示需要读取图像的模块,参考对应结构体含义。
//返回可能是一个无效的frame,需要针对此函数的返回值进行判断,若为NULL,则需要继续调用,
// 一般放在task中循环调用此接口。
return frame;
}
void frame_buffer_fb_free(frame_buffer_t *frame, frame_module_t index)
{
...
//当使用上面接口frame_buffer_fb_read,读取到一帧有效帧时,在使用完成之后,需要将该帧图像释放,需要调用此接口。
}
bk_err_t frame_buffer_fb_deregister(frame_module_t index, fb_type_t type)
{
bk_err_t ret = BK_FAIL;
...
//与frame_buffer_fb_register类似,当不需要读取时,需要注销
return ret;
}
当在CPU0上获取一帧图像时,需要通过mailbox进行传输,大致流程如下。当不需要CPU0时,CPU0上的操作可以删除。具体可以参考图传:
``transfer_app_act.c``、``transfer_major_act.c``。
Figure 3. get frame diagram
multimeida get frame diagram
5.1.2.1 应用代码
//Path : components/multimedia/camera/uvc.c
//Loaction : CPU1
bk_err_t bk_uvc_camera_open(media_camera_device_t *device)
{
...
//注册了UVC图像的获取的MJPEG数据回调。
//如果需要做丢帧处理,可以在这个回调里面去做丢帧处理。
uvc_camera_config_st->jpeg_cb.push = frame_buffer_fb_push;
...
}
//Path : components/multimedia/camera/dvp.c
//Loaction : CPU1
bk_err_t bk_dvp_camera_open(media_camera_device_t *device)
{
...
//注册了DVP图像的获取的MJPEG数据回调。
//如果需要做丢帧处理,可以在这个回调里面去做丢帧处理。
config.fb_complete = frame_buffer_fb_push;
...
return bk_dvp_camera_driver_init(&config);
}
5.1.2.2 接口代码
//Path : bk_idk/middleware/driver/camera/uvc_camera.c
//Loaction : CPU1
static void uvc_camera_eof_handle(uint32_t idx_uvc)
{
...
//这里是从USB的通过ISO或BULK传输,获取一堆数据流。并进行拆包,组包,最终获取到一帧完整的UVC数据。并回调给应用层。
uvc_camera_config_ptr->jpeg_cb.push(curr_frame_buffer);
...
}
//Path : bk_idk/middleware/driver/camera/dvp_camera.c
//Loaction : CPU1
static void dvp_camera_jpeg_eof_handler(jpeg_unit_t id, void *param)
{
...
//这里是硬件JPEG编码的完成中断,在此处最终获取到一帧完整的DVP数据,并回调给应用层。
dvp_camera_config->fb_complete(curr_encode_frame);
}
注意
这里介绍的是MJPEG图像,在CPU1上如何获取。如果您的应用运行在CPU0上,需要通过mailbox发送到CPU0上使用,并且在使用完毕后,需要回到CPU1取释放。
5.1.2 关闭摄像头
5.1.2.1 应用代码
//Path : projects/media/doorbell/main/src/doorbell_devices.c
//Loaction : CPU0
int doorbell_camera_turn_off(void)
{
...
if (db_device_info->camera_id == UVC_DEVICE_ID)
{
//关闭UVC摄像头
media_app_camera_close(UVC_CAMERA);
}
else
{
//关闭DVP摄像头
media_app_camera_close(DVP_CAMERA);
}
...
}
5.1.2.2 接口代码
//Path : components/multimedia/app/media_app.c
//Loaction : CPU0
bk_err_t media_app_camera_close(camera_type_t type)
{
...
//关闭UVC
if (type == UVC_CAMERA)
{
ret = media_send_msg_sync(EVENT_CAM_UVC_CLOSE_IND, 0);
}
else
{
ret = media_send_msg_sync(EVENT_CAM_DVP_CLOSE_IND, 0);
}
//投票允许关闭CPU1。投票的目的是,确保CPU1不用的时候能过够被自动关闭,以达到低功耗的目的。
bk_pm_module_vote_boot_cp1_ctrl(PM_BOOT_CP1_MODULE_NAME_VIDP_JPEG_EN, PM_POWER_MODULE_STATE_OFF);
...
}
警告
所有涉及到多媒体的操作,都需要注意低功耗的要求。即打开设备,必须关闭设备,否则无法让整个系统进入低功耗模式。
涉及到CPU1投票的操作,打开和关闭,必须成对出现,否则会出现CPU1无法关闭,功耗增加的问题。
可以参考低功耗章节
5.2 LCD显示
已支持的外设,请参考 支持外设
5.2.1 打开LCD
5.2.1.1 应用代码
//Path : projects/media/doorbell/main/src/doorbell_devices.c
//Loaction : CPU0
int doorbell_display_turn_on(uint16_t id, uint16_t rotate, uint16_t fmt)
{
...
//设置旋转角度
if (rotate == 90)
{
media_app_lcd_rotate(ROTATE_90);
}
//打开期望的lcd屏幕显示
media_app_lcd_open(&lcd_open);
...
}
5.2.1.2 接口代码
//Path : components/multimedia/app/media_app.c
//Loaction : CPU0
bk_err_t media_app_lcd_open(void *lcd_open)
{
...
//投票允许关闭CPU1。投票的目的是,确保CPU1不用的时候能过够被自动关闭,以达到低功耗的目的。
bk_pm_module_vote_boot_cp1_ctrl(PM_BOOT_CP1_MODULE_NAME_VIDP_LCD, PM_POWER_MODULE_STATE_ON);
//通知CPU1打开LCD
ret = media_send_msg_sync(EVENT_LCD_OPEN_IND, (uint32_t)ptr);
...
}
5.2.2 关闭LCD
5.2.2.1 应用代码
//Path : projects/media/doorbell/main/src/doorbell_devices.c
//Loaction : CPU0
int doorbell_display_turn_off(void)
{
...
//关闭本地LCD显示
media_app_lcd_close();
...
}
5.2.2.2 接口代码
//Path : components/multimedia/app/media_app.c
//Loaction : CPU0
bk_err_t media_app_lcd_close(void)
{
...
//关闭LCD显示
ret = media_send_msg_sync(EVENT_LCD_CLOSE_IND, 0);
//投票允许关闭CPU1。投票的目的是,确保CPU1不用的时候能过够被自动关闭,以达到低功耗的目的。
bk_pm_module_vote_boot_cp1_ctrl(PM_BOOT_CP1_MODULE_NAME_VIDP_LCD, PM_POWER_MODULE_STATE_OFF);
...
}
5.2.3 OSD显示
请参考 OSD视频叠加
5.3 Audio
请参考 Audio
5.4 H264编解码
请参考 H264编码
5.5 WIFI传输
请参考 WIFI传输
