Double-Board Intertransfer Mission (Server)

[English]

1 功能概述

本工程展示两块BK7258板子之间视频单向传输，音频双向传输的的功能; server端不接入实体摄像头dvp/uvc，支持当前板子接入LCD屏实时显示client端传输过来的摄像头拍摄画面

1.1 规格

  • 硬件配置：

    • 核心板，BK7258_QFN88_9X9_V3.2

    • 显示转接板，BK7258_LCD_Interface_V3.0

    • 麦克小板，BK_Module_Microphone_V1.1

    • 喇叭小板，BK_Module_Speaker_V1.1

    • PSRAM 8M/16M

  • 支持，TCP局域网图传

  • 支持，UDP局域网图传

  • 支持，LCD RGB/MCU I8080显示

    • 参考外设，ST7701SN，480 * 854 RGB LCD

    • RGB565/RGB888

  • 支持，硬件旋转

    • 0°，90°，180°，270°

  • 支持，板载喇叭

  • 支持，麦克

  • 支持，MJPEG硬件解码

    • YUV422

  • 支持，MJPEG软件解码

    • YUV420

1.2 路径

<bk_avdk源代码路径>/projects/media/av_server

2. 框架图

2.1 软件模块架构图

如下图所示，av_client负责采集USB摄像头图像，通过wifi传输给av_server， 同时av_client本地lcd会显示采集的图像，av_server显示av_client传输的图像

  • CPU0，运行WIFI/BLE，作为低功耗CPU。

  • CPU1，运行多媒体，作为多媒体高性能CPU。

module architecture Overview

Figure 1. software module architecture

2.2 代码模块关系图

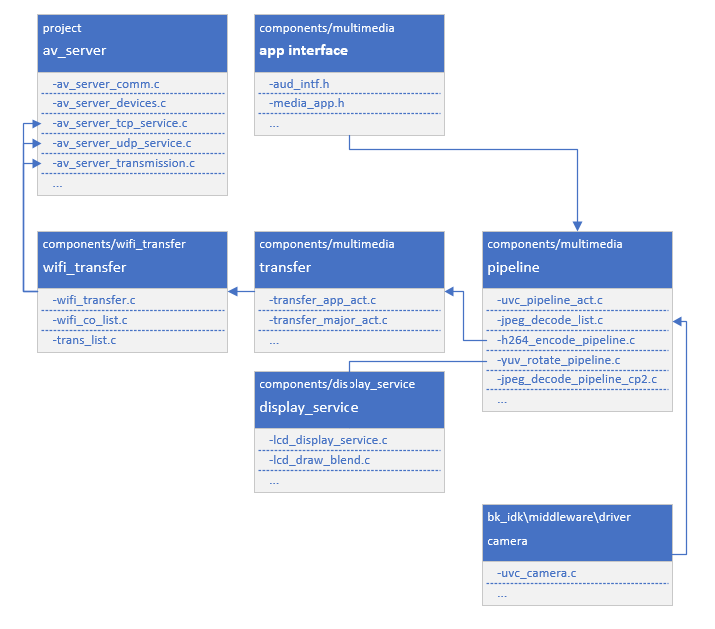

如下图所示，多媒体的接口，都定义在 media_app.h 和 aud_intf.h 中。

relationship diagram Overview

Figure 2. module relationship diagram

3. 配置

3.1 图像传输方式配置

在工程路径下config/bk7258/config，修改宏来配置图像传输方式，当前默认传输方式为UDP；

//使用UDP连接进行传输 CONFIG_AV_DEMO_MODE_UDP=y CONFIG_AV_DEMO_MODE_TCP=n

//使用TCP连接进行传输 CONFIG_AV_DEMO_MODE_UDP=n CONFIG_AV_DEMO_MODE_TCP=y

4. 演示说明

双板对传需要两个开发板，A开发板上下载av_client, B开发板上下载av_server；

B板为AP，固定SSID为”av_demo”，无密码，需要在A板前上电；需要连接LCD

A板为STA，固定连接SSID “av_demo”；需要连接USB摄像头和LCD

A板上电后默认连接B板的wifi，连接成功后打开摄像头和LCD, 在A板连接成功后，B板上LCD显示A板上USB输出的图像

5. 代码讲解

5.1 LCD显示

已支持的外设，请参考 支持外设

5.1.1 打开LCD

5.1.1.1 应用代码
//Path      ： projects/media/av_server/main/src/av_server_devices.c
//Loaction  :  CPU0

int av_server_display_turn_on(uint16_t id, uint16_t rotate, uint16_t fmt)
{
    ...

    //设置显示的像素格式
    if (fmt == 0)
    {
        media_app_lcd_fmt(PIXEL_FMT_RGB565_LE);
    }
    else if (fmt == 1)
    {
        media_app_lcd_fmt(PIXEL_FMT_RGB888);
    }

    //设置旋转的角度。
    switch (rotate)
    {
        case 90:
            rot_angle = ROTATE_90;
            break;
        case 180:
            rot_angle = ROTATE_180;
            break;
        case 270:
            rot_angle = ROTATE_270;
            break;
        case 0:
        default:
            rot_angle = ROTATE_NONE;
            break;
    }

    media_app_pipline_set_rotate(rot_angle);

    //打开本地LCD显示
            media_app_lcd_pipeline_open(&lcd_open);

    ...
}
5.1.1.2 接口代码
//Path      ： components/multimedia/app/media_app.c
//Loaction  :  CPU0

bk_err_t media_app_lcd_pipeline_open(void *lcd_open)
{
    ...

    //
    ret = media_app_lcd_pipeline_disp_open(config);

    //
    ret = media_app_lcd_pipeline_jdec_open();

    ...
}

bk_err_t media_app_lcd_pipeline_disp_open(void *config)
{
    ...

    //投票启动CPU1。投票的目的是，确保CPU1不用的时候能够被自动关闭，以达到低功耗的目的。
    bk_pm_module_vote_boot_cp1_ctrl(PM_BOOT_CP1_MODULE_NAME_VIDP_LCD, PM_POWER_MODULE_STATE_ON);

    //通知CPU1打开LCD
    ret = media_send_msg_sync(EVENT_PIPELINE_LCD_DISP_OPEN_IND, (uint32_t)ptr);

    ...
}

bk_err_t media_app_lcd_pipeline_jdec_open(void)
{
    int ret = BK_OK;

    //投票启动CPU1。投票的目的是，确保CPU1不用的时候能够被自动关闭，以达到低功耗的目的。
    bk_pm_module_vote_boot_cp1_ctrl(PM_BOOT_CP1_MODULE_NAME_VIDP_JPEG_DE, PM_POWER_MODULE_STATE_ON);

    //设置旋转角度
    ret = media_send_msg_sync(EVENT_PIPELINE_SET_ROTATE_IND, jpeg_decode_pipeline_param.rotate);

    //打开显示依赖的旋转，缩放，解码模块
    ret = media_send_msg_sync(EVENT_PIPELINE_LCD_JDEC_OPEN_IND, 0);

    return ret;
}

5.2 Audio

5.2.1 打开UAC，板载MIC/SPEAKER

//Path      ： projects/media/av_client/main/src/av_server_devices.c
//Loaction  :  CPU0

int av_server_audio_turn_on(audio_parameters_t *parameters)
{
    ...

    //启用AEC
    if (parameters->aec == 1)
    {
        aud_voc_setup.aec_enable = true;
    }
    else
    {
        aud_voc_setup.aec_enable = false;
    }


    //设置SPEAKER单端模式
    ud_voc_setup.spk_mode = AUD_DAC_WORK_MODE_SIGNAL_END;

    //启用UAC
    if (parameters->uac == 1)
    {
        aud_voc_setup.mic_type = AUD_INTF_MIC_TYPE_UAC;
        aud_voc_setup.spk_type = AUD_INTF_SPK_TYPE_UAC;
    }
    else //启动板载MIC和SPEAKER
    {
        aud_voc_setup.mic_type = AUD_INTF_MIC_TYPE_BOARD;
        aud_voc_setup.spk_type = AUD_INTF_SPK_TYPE_BOARD;
    }

    if (aud_voc_setup.mic_type == AUD_INTF_MIC_TYPE_BOARD && aud_voc_setup.spk_type == AUD_INTF_SPK_TYPE_BOARD) {
        aud_voc_setup.data_type = parameters->rmt_recoder_fmt - 1;
    }

    //设置采样率
    switch (parameters->rmt_recorder_sample_rate)
    {
        case DB_SAMPLE_RARE_8K:
            aud_voc_setup.samp_rate = 8000;
        break;

        case DB_SAMPLE_RARE_16K:
            aud_voc_setup.samp_rate = 16000;
        break;

        default:
            aud_voc_setup.samp_rate = 8000;
        break;
    }

    //注册MIC数据回调
    aud_intf_drv_setup.aud_intf_tx_mic_data = av_client_udp_voice_send_callback;

    ...
}

5.2.2 获取上行MIC数据

//Path      ： projects/media/av_server/main/src/av_server_devices.c
//Loaction  :  CPU0

//注册MIC回调
    aud_intf_drv_setup.aud_intf_tx_mic_data = av_client_udp_voice_send_callback;
    ret = bk_aud_intf_drv_init(&aud_intf_drv_setup);

int av_server_udp_voice_send_callback(unsigned char *data, unsigned int len)
{
    ...

    //通常实现的回调是往WIFI方向传输。
    return db_device_info->audio_transfer_cb->send(buffer, len, &retry_cnt);
}

5.2.3 播放下行SPEAKER数据

//Path      ： projects/media/av_server/main/src/av_server_devices.c
//Loaction  :  CPU0

void av_server_audio_data_callback(uint8_t *data, uint32_t length)
{
    ...

    //往SPEAKER送数据
    ret = bk_aud_intf_write_spk_data(data, length);

    ...
}
