1. 简介

本工程是基于，端对云，云对大模型的设计方案。

支持双屏显示，提供视觉加语音的陪伴体验和情绪价值。

支持端侧打通，各种通用大模型的设计方案，直接对接Open AI、豆包、DeepSeek等。

并且能够有效，利用云的分布式部署，降低网络延迟，提高交互体验。

支持端侧AEC，NS等音频处理算法，支持G711/G722编码格式，支持KWS关键字打断唤醒，支持提示音播放。

包含常用外设的参考设计以及Demo，比如，陀螺仪，NFC，按键，震动马达，Nand Flash，LED灯效，充电管理，DVP camera，双QPSI屏。

1.1 硬件原理图

• AI玩具开发板 原理图

• AI玩具开发板_底层位号图

• AI玩具开发板_顶层位号图

1.2 规格

• 硬件配置：

  • SPI LCD X2 (GC9D01 160x160)

  • 麦克

  • 喇叭

  • SD NAND 128MB

  • NFC (MFRC522)

  • 陀螺仪 (SC7A20H)

  • 充电管理芯片 (ETA3422)

  • 锂电池

  • DVP (gc2145)

• 软件特性：

  • AEC

  • NS

  • G722 / G711u

  • 唤醒词定制

  • WIFI Station

  • BLE

  • BT PAN

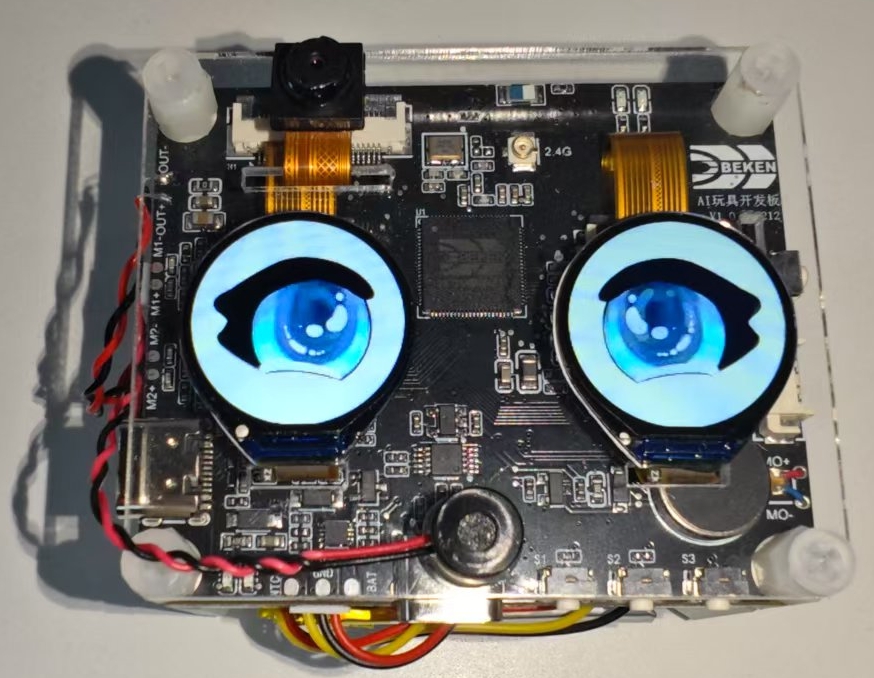

Figure 1. Hardware Development Board

1.3 按键

1.3.1 按键功能说明

开发板下边靠右三个按键，对应丝印S1,S2,S3;右边一个按键K1

开关机

• 1.开机：长按(>=3秒) S2 开机

• 2.关机：当系统处于开机状态时，长按(>=3秒) S2 关机

多模态切换

• 1.当系统首次上电，默认使用大语言模型

• 2.当系统处于唤醒状态，单击 S2 切换成图像识别大模型

• 3.当系统处于唤醒状态，再次单击 S2 切换成大语言模型

• 4.系统没有下电并处于唤醒状态，重复单击 S2 ，重复步骤2和3

配网

• 1.配网：当系统处于开机状态时，长按(>=3秒) S1 进入等待配网状态

喇叭音量控制

• 1.调大音量：单击 S1 按钮调大音量

• 2.调小音量：单击 S3 按钮调小音量

恢复出厂设置

• 1.恢复出厂设置：长按 S3 按钮恢复出厂设置

复位按键K1

• 1.关机状态复位：单击 K1 按钮，系统从关机状态开机

• 2.开机状态复位：单击 K1 按钮，系统从开机状态硬重启

1.3.2 按键开发说明

1.GPIO按键

• 按键功能配置，参考components/bk_key_app/key_app_config.h和key_app_service.c，开发者在该表中填写对应的IO管脚和按键对应的回调函数事件即可

• 长按键时长配置参考multi_button.h中的LONG_TICKS宏定义

• 当前所有的按键事件转到任务中执行，如果按键事件执行程序被阻塞或执行时间过长，会影响按键响应速度

2.GPIO按键注意事项

• 请确认GPIO管脚只供按键使用，否则同一个GPIO管脚功能冲突，会引起按键无效问题

• 如果开发者开发板与beken_genie开发板不同，请根据开发板硬件设计重新配置GPIO。关于GPIO使用方法，请参考bk_avdk_smp/ap/docs/bk7258/zh_CN/api-reference/peripheral/bk_gpio.rst。

1.4 灯效

开发板上边有红绿两个状态指示灯，重要信息红灯闪烁，一般性提示绿灯闪烁，以及特殊性提醒红绿灯交替闪烁。 灯效开发参考代码led_blink.c。

绿灯常亮/长灭提示信息

• 1.开机时，绿灯长亮，等待用户操作或下一个事件开始

• 2.对话开始，绿灯灭

红绿灯交替闪烁提示信息

• 1.用户配网：用户配网

绿灯闪烁提示信息

• 1.上电联网中：绿灯快闪

• 2.大模型服务器连接成功：绿灯慢闪

• 3.对话停止：绿灯慢闪

红灯闪烁提示信息

• 1.配网失败/网络重连失败：红灯快闪

• 2.WEBRTC连接断开：红灯快闪

• 3.大模型服务器连接断开：红灯快闪

• 4.电池电量低于20%：红灯慢闪30秒后自动停止闪烁；如果充电中，则红灯不闪烁

• 5.无重要提醒事件：当无重要提醒事件时，红灯处于关闭状态

1.5 SD-NAND存储器

• 1.SD-NAND存放本地资源文件，比如显示屏上的图片资源文件

• 2.SD-NAND存储器默认使用FAT32文件系统，供应用程序通过VFS接口间接调用FATFS开源程序接口访问文件

• 3.PC端，通过USB接口，读写访问开发板SD-NAND文件(开发板左边USB接口)

• 4.请注意PC端删除的文件，不要同时被本地应用程序使用，防止系统异常

1.6 陀螺仪-Gsensor

• 1.本地Gsensor支持唤醒系统功能，用户可以S形轨迹晃动开发板，将系统唤醒

1.7 充电管理

• 1.当前开发板使用充电管理芯片型号为 (ETA3422)

• 2.充电满时，充电口边上的红灯会关闭，绿灯亮；红灯亮表示在充电

• 3.注意：在充电过程中或者外部电源接入的情况下，系统切换至外部输入电压源进行电压检测，而非使用电池电压，此时用命令获取的电压为外部输入电压。

• 4.充电状态监测取决于GPIO51和GPIO26。

  • GPIO51负责检测是否为充电状态，GPIO51为高时，存在外部供电输入，反之，则没有。

  • GPIO26为高时，则表示电池正在充电中。为低时，则表示电池已经充满电。

  • 注意：该功能需要确认硬件上R14电阻是否已经焊接，如无焊接，需额外焊接。

• 5.使能充电管理功能需配置CONFIG_BAT_MONITOR=y，使能充电管理的测试用例需配置CONFIG_BATTERY_TEST=y。

• 6.配置电池测试命令使能后，可以通过battery命令对电池的信息进行获取。

  • 比如“battery init”可以对电池监控任务进行初始化。

  • “battery get_battery_info”可以查看电池的基本信息。

  • “battery get_voltage”可以查看电池当前的电压值。

  • “battery get_level”可以查看电池当前的电量。

  • 如上命令使用时，需注意是否为外部电源供电情况下，否则检测电压信息为外部供电电压。

  • 具体其他命令，可以只发送“battery”，打印相关命令支持。更进一步信息，可参考cli_battery.c中的定义。

• 7.当电量等于或小于20%时，会发送低电量告警事件。

  • 只有不插电的时候会触发，外部供电或者充电时，不会发送低电量告警。

  • 每次进入低电量状态时，只会发送一次。

  • 此时，另一侧的红灯慢闪30s。

• 8.充电管理任务在充电时，会打印“Device is charging…”信息。

• 9.在充满电时，会打印“Battery is full.”信息。

• 10.尽管电池存在低压保护功能，但建议用户在低电量的时候及时充电，可延长电池的寿命。

• 11.用户如果使用其他厂家的电池，需要根据具体电池的信息修改电量插值表s_chargeLUT以及iot_battery_open中电池基本信息的内容。

• 12.在我们的SDK中，我们提供了电流、电压和电量的API函数。目前，电池仅支持电压和电量的检测功能。需要注意的是，电流检测的API接口虽然已保留，但目前尚未实现，因此如果用户的设备支持电流检测，需要自行对电流的API进行实现。

• 13.由于目前硬件仅支持非充电状态下的电量检测，若用户需要充电期间检测电压，硬件上需要进行改造。

  • 仅去除D6二极管和R21电阻即可。

• 14 按键旁边的USB口既是充电口又是串口。

• 15.电量采样的ADC接口为芯片内部的ADC0，外部不需要接电阻分压电路再加ADC通道采集。ADC0与VBAT监控通道直连，该接口为芯片内部专用接口，没有外部连线。

• 16.注意：电池最高检测电压为4.35V。高于该电压存在烧坏系统的风险。

1.8 唤醒词

1. hi armino 或 嗨阿米诺 用于唤醒，本地端侧和云端AI互动，同时LCD亮起，展示眼睛动画。

   响应词为 A Ha

2. byebye armino 或 拜拜阿米诺 用于关闭，本地端侧和云端AI互动，同时关闭LCD，眼睛动画不再展示。

   响应词为 Byebye

1.9 马达

• 1.LDO连接马达的正极，PWM连接马达的负极，通过调节PWM的占空比来控制马达的振动强度。

• 2.通过长按按键开机时，马达会振动。

• 3.PWM详细使用例程见cli_pwm.c。

1.10 提示音

1.10.1 提示音功能说明

开发板工作过程中会根据事件播放对应提示音，事件对应的提示音内容如下：

蓝牙配网：

• 1.开始蓝牙配网： 请使用蓝牙配网

• 2.蓝牙配网： 蓝牙配网失败，请重新配网。

• 3.蓝牙配网成功： 蓝牙配网成功

连网

• 1.连网中： 网络连接中，请稍后。

• 2.连网失败： 网络连接失败，请检查网络。

• 3.连网成功： 网络连接成功

唤醒和关闭

• 1.唤醒： A Ha

• 2.关闭： Byebye

AI智能体

• 1.AI智能体连接成功： AI智能体已连接

• 2.AI智能体断开连接： AI智能体已断开

设备断连

• 1.设备断开连接： 设备断开连接

电池电量

• 1.电池低电量： 电池电量低，请充电。

1.10.2 提示音开发指南

请参考文档：音频组件开发指南

提示音文件资源当前存放在git上armino_sdk_resource仓库中,客户可自行下载。

默认提示音文件资源路径：<armino_sdk_resource>/bk_avdk_smp/ap/components/ai_audio_engine/resource/

下载方式:

git clone "ssh://$USER@192.168.0.46:29418/armino_sdk_resource/bk_avdk_smp" && scp -p -P 29418 $USER@192.168.0.46:hooks/commit-msg "bk_avdk_smp/.git/hooks/"

1.11 倒计时

• 1.配网事件倒计时为五分钟，五分钟未配网，则芯片会进入深度睡眠(类似于关机)。

• 2.网络错误倒计时为五分钟，若发生网络错误，五分钟内网络未恢复，则芯片会进入深度睡眠。

• 3.待机状态倒计时为三分钟，系统上电后默认状态为待机状态，当您喊 byebye armino 或 拜拜阿米诺 之后，系统也会处于待机状态，若无其他事件发生，三分钟后芯片会进入深度睡眠。

• 4.您可以在countdown_app.c的s_ticket_durations[COUNTDOWN_TICKET_MAX]数组里修改倒计时时间。

2. AI工程指南

2.1 模块架构图

此AI demo方案和门锁方案类似，设备端和和AI大模型端双向语音通话，同时设备端向AI大模型端单向图传，门锁方案中的对端apk变为了AI Agent机器人。

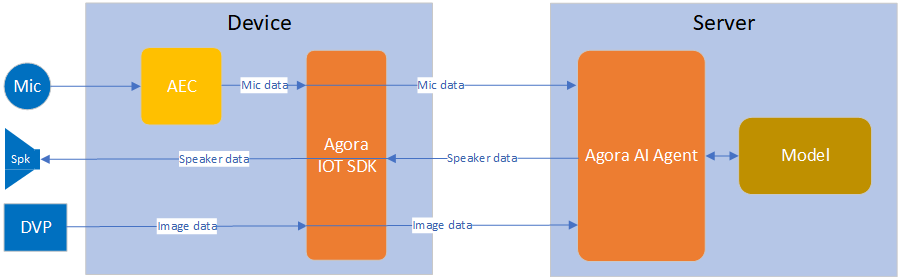

软件模块架构如下图所示：

Figure 2. software module architecture

• 方案中，设备端采集mic语音，通过agora sdk将语音数据发送至声网服务器，声网服务器负责和AI Agent大模型的交互，将mic语音发送至AI Agent并获取回复，再将语音回复发送至设备端喇叭播放。

• 方案中，设备端采集图像，通过agora sdk将每帧图像发送至声网服务器，声网服务器再将图像送至AI Agent大模型进行识别。

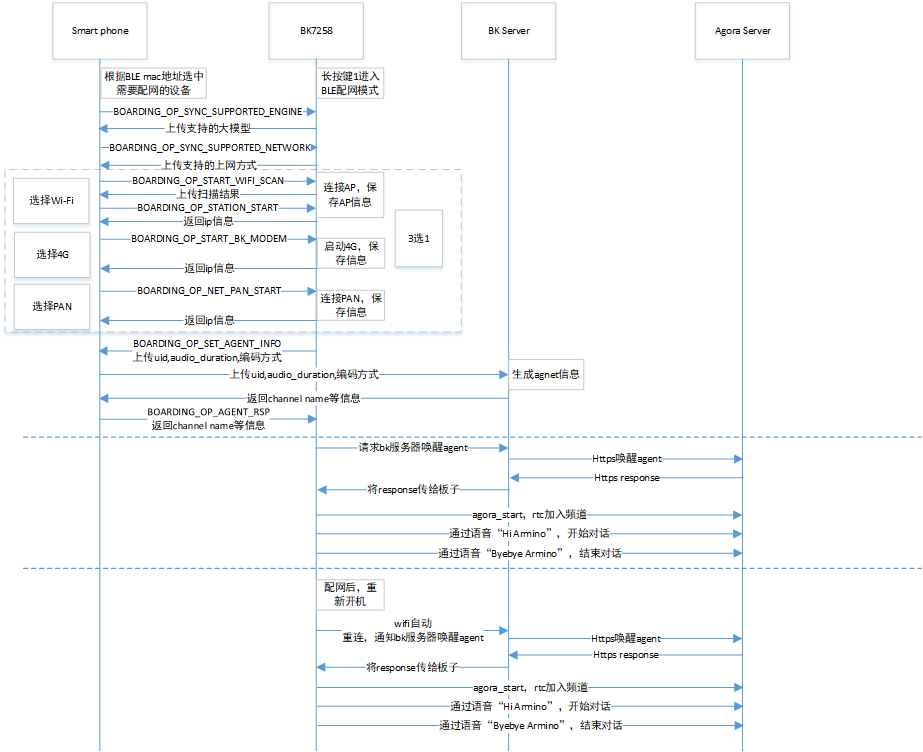

2.2 配网及对话时序图

Figure 3. Operation Flow Sequence

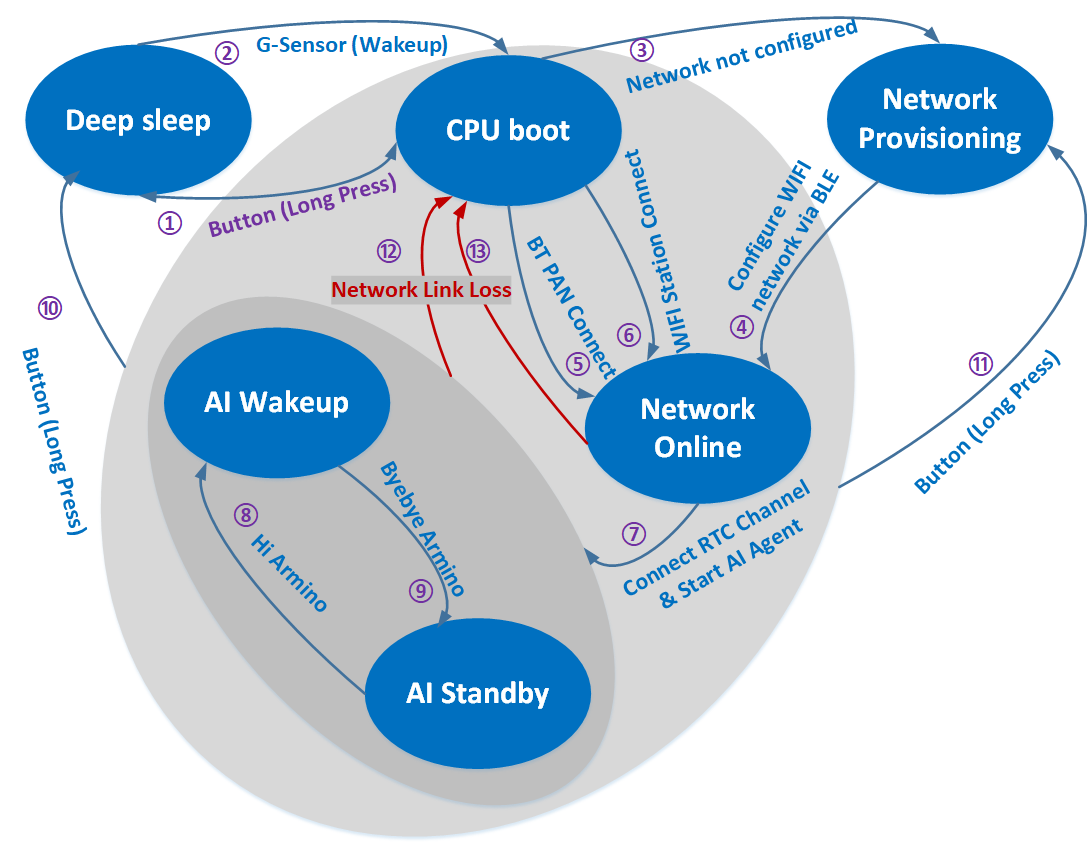

2.3 工作状态机

Figure 4. module state diagram

1/2 Green light stays on.
3/4 Green and red lights flash alternately
5/6 Green light flashes quickly.
7 Green light flashes quickly.
8 LCD on, LED off.
9 LCD off
12/13 Red light flashes quickly

2.4 主要配置

打开声网功能库需要在 cpu0 上打开以下配置:

Kconfig	CPU	Format	Value
CONFIG_AGORA_IOT_SDK	CPU0	bool	y

打开Beken配网及agent启动需要在 cpu0 上打开以下配置:

Kconfig	CPU	Format	Value
CONFIG_BK_SMART_CONFIG	CPU0	bool	y

打开双屏显示及AVI播放需要打开以下配置:

Kconfig	CPU	Format	Value
CONFIG_LCD_SPI_GC9D01	CPU1	bool	y
CONFIG_LCD_SPI_DEVICE_NUM	CPU1	int	2
CONFIG_AVI_PLAY	CPU1	bool	y
CONFIG_DUAL_SCREEN_AVI_PLAY	CPU0 & CPU1	bool	y
CONFIG_LVGL	CPU1	bool	y
CONFIG_LV_IMG_UTILITY_CUSTOMIZE	CPU1	bool	y
CONFIG_LV_COLOR_DEPTH	CPU1	int	16
CONFIG_LV_COLOR_16_SWAP	CPU1	bool	y

2.5 BLE配网及agent定制指南

BLE配网及agent相关代码主要分布在components/bk_smart_config目录，客户可以参考如下说明定制自己的方案

1、bk_sconf_prepare_for_smart_config 进入BLE配网模式

代码路径：components/bk_smart_config/src/core/bk_smart_config_core.c

void bk_sconf_prepare_for_smart_config(void)
{
    int ret = 0;
    char device_id[128] = {0};

    smart_config_running = true;

    ret = bk_sconf_get_channel_name(device_id);
    if ((ret == 0) && (os_strlen(device_id) > 0)) {
        #if CONFIG_BK_NETWORK_TRANSFER
        ntwk_trans_stop(device_id);
        #endif
    }

    bk_wifi_sta_stop();

#if CONFIG_BK_MODEM
    bk_modem_deinit();
#endif

#if CONFIG_NET_PAN
    bk_bt_enter_pairing_mode(1);
#endif

    bk_network_provisioning_start(BK_NETWORK_PROVISIONING_TYPE_BLE);
}

2、bk_sconf_ble_msg_handler负责和手机app通过BLE交互配网信息，如下代码客户可disable，使用自己的方案

代码路径: components/bk_smart_config/src/core/bk_smart_config_core.c

void bk_sconf_ble_msg_handler(ble_prov_msg_t *msg)
{
    LOGI("bk_sconf_ble_msg_handler, event:%d\n", msg->event);
    switch (msg->event)
    {
        case BOARDING_OP_STATION_START:
        {
            bk_ble_provisioning_info_t *bk_ble_provisioning_info = bk_ble_provisioning_get_boarding_info();
            bk_sconf_wifi_sta_connect(bk_ble_provisioning_info->ble_prov_info.ssid_value,
                                        bk_ble_provisioning_info->ble_prov_info.password_value);
            // ... 其他处理
        }
        break;
        // ... 其他事件处理
        case BOARDING_OP_AGENT_RSP:
        {
            LOGI("BOARDING_OP_AGENT_RSP\n");
            //接收服务器分配的channel name等信息，若客户自行搭建服务器，可以不用这段代码，也可以参照本小节4修改bk_sconf_prase_agent_info实现
            bk_sconf_prase_agent_info((char *)msg->param, 1);
        }
        break;
        // ... 其他事件处理
    }
}

3、bk_sconf_send_agent_info负责在配网阶段将agent配置参数发送给APK

代码路径：components/bk_smart_config/src/core/bk_smart_config_core.c

static uint16_t bk_sconf_send_agent_info(char *payload, uint16_t max_len)
{
    unsigned char uid[32] = {0};
    char uid_str[65] = {0};
    uint16 len = 0;

    bk_uid_get_data(uid);
    for (int i = 0; i < 24; i++)
    {
        sprintf(uid_str + i * 2, "%02x", uid[i]);
    }
    len = os_snprintf(payload, max_len, "{\"channel\":\"%s\"}", uid_str);
    BK_LOGI(TAG, "ori channel name:%s, %d\r\n", uid_str, len);
    return len;
}

4、bk_sconf_prase_agent_info负责在配网阶段解析服务器启动agent后的返回参数（如channel_name等），用于启动设备端RTC

代码路径：components/bk_smart_config/src/core/bk_smart_config_core.c

void bk_sconf_prase_agent_info(char *payload, uint8_t reset)
{
    cJSON *json = NULL;
    char *tmp_channel = NULL;

    json = cJSON_Parse(payload);
    if (!json)
    {
        BK_LOGE(TAG, "Error before: [%s]\n", cJSON_GetErrorPtr());
        return;
    }

    cJSON *channel_name = cJSON_GetObjectItem(json, "channel_name");
    if (channel_name && ((channel_name->type & 0xFF) == cJSON_String))
    {
        tmp_channel = channel_name->valuestring;
        BK_LOGI(TAG, "real channel name:%s\r\n", tmp_channel);
    }
    else
    {
        BK_LOGE(TAG, "[Error] not find msg\n");
    }

    LOGI("%s %d, bk_sconf_prase_agent_info, tmp_channel:%s\r\n", __func__, __LINE__, tmp_channel);
    bk_sconf_start_network_transfer(tmp_channel);
    bk_sconf_save_channel_name(tmp_channel);
    #if CONFIG_APP_EVT
    app_event_send_msg(APP_EVT_CLOSE_BLUETOOTH, 0);
    #endif
    cJSON_Delete(json);
}

5、bk_sconf_network_provisioning_status_cb负责wifi连上后启动agent、保存wifi及agent信息及配网后，agent唤醒，客户可替换成自己方案

代码路径: components/bk_smart_config/src/core/bk_smart_config_core.c

该函数处理网络配网状态变化事件，包括配网成功、失败、重连等状态。客户可以根据自己的需求修改该函数的实现。

6、bk_sconf_switch_ir_mode_handler负责切换多模态，客户定制需要自行实现bk_sconf_upate_agent_info函数，或者参考beken方案，将服务器连接bk_get_bk_server_url()替换成自己的服务器地址

代码路径: components/bk_smart_config/src/core/bk_smart_config_core.c

void bk_sconf_switch_ir_mode_handler(void)
{
    static bool is_enable_ir_mode = false;
    static int ir_mode_switching = 0;

    char device_id[128] = {0};
    int ret = 0;

    if (ir_mode_switching == 1) {
        LOGI("%s %d, ir mode switching ongoing\r\n", __func__, __LINE__);
        goto exit;
    }

    ir_mode_switching = 1;

    ret = bk_sconf_get_channel_name(device_id);
    if ((ret == 0) && (os_strlen(device_id) > 0)) {
        LOGI("device_id:%s\n", device_id);
    }
    else {
        LOGW("No device_id, do nothing\r\n");
        goto exit;
    }

    if (is_enable_ir_mode == false) {
        #if CONFIG_BK_VIDEO_ENGINE
        ret = video_engine_init();
        if (ret != BK_OK) {
            LOGE("%s: Failed to initialize video engine, ret=%d\n", __func__, ret);
            goto exit;
        }
        #endif

        ret = bk_sconf_upate_agent_info(device_id, "vision");
        if (ret != 0) {
            LOGW("%s %d ret:%d, Failed to update agent info\r\n", __func__, __LINE__, ret);
            goto exit;
        }

        #if (CONFIG_DUAL_SCREEN_AVI_PLAY)
        //TODO: switch to vision screen
        #endif
        is_enable_ir_mode = true;
    }
    else {
        #if CONFIG_BK_VIDEO_ENGINE
        ret = video_engine_deinit();
        if (ret != BK_OK) {
            LOGE("%s: Failed to deinitialize video engine, ret=%d\n", __func__, ret);
            goto exit;
        }
        #endif

        ret = bk_sconf_upate_agent_info(device_id, "text");
        if (ret != 0) {
            LOGW("%s %d ret:%d, Failed to update agent info\r\n", __func__, __LINE__, ret);
            goto exit;
        }
        #if (CONFIG_DUAL_SCREEN_AVI_PLAY)
        //TODO: switch to text screen
        #endif
        is_enable_ir_mode = false;
    }

exit:
    config_ir_mode_switch_thread_handle = NULL;
    ir_mode_switching = 0;
    BK_LOGI(TAG, "ir_mode_switch_main end\r\n");
    rtos_delete_thread(NULL);
}

7、bk_sconf_start_network_transfer负责启动agent及设备端rtc。

代码路径: components/bk_smart_config/src/core/bk_smart_config_core.c

该函数会调用 ntwk_trans_start(device_id)，该函数会根据配置的 RTC 后端Agora调用相应的启动函数，对于 Agora 后端，会调用 bk_agora_start(device_id)，该函数会同时启动 Agent 和 RTC。

3. 用例演示

3.1 代码下载及编译、烧录

• 请参考快速开始章节

3.2 UI资源替换

• 1、将要使用的 avi 视频文件请使用 AVI 转换工具（BEKEN 下载站） 获取工具包并完成格式转换，具体使用方法可参考工具包内的 readme.txt 说明

• 2、将转换后的文件重新放进SD NAND中，并修改为只包含英文或数字的名称

• 3、修改 /components/bk_dual_screen_avi_play/bk_dual_screen_avi_player.c 文件中传入函数 bk_dual_screen_avi_player_start() 的文件名。

3.3 多个UI资源切换

• 1、按照章节3.2中的说明，对AVI视频文件进行转换并放入到SD NAND中；

• 2、调用函数 bk_avi_play_stop() 和函数 bk_avi_play_close() 停止播放avi文件；

• 3、重新调用函数 bk_avi_play_open() 打开新的avi文件；

• 4、调用函数 bk_avi_play_start() 开始播放新的avi文件；

3.4 APP注册和下载

APP下载：https://docs.bekencorp.com/arminodoc/bk_app/app/zh_CN/v2.0.1/app_download/index.html

注册登录：使用邮箱注册登录

3.5 操作步骤

3.5.1 Beken App配网方式

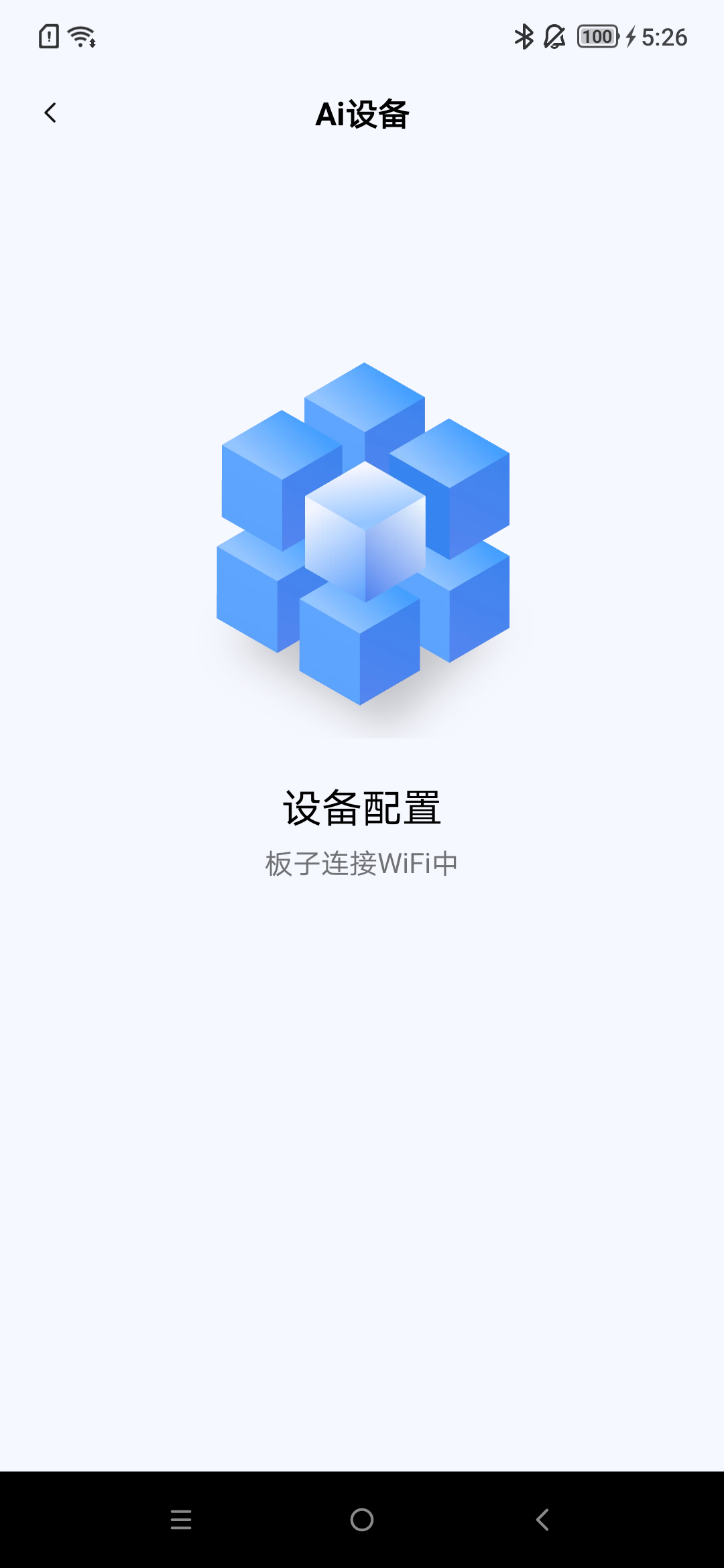

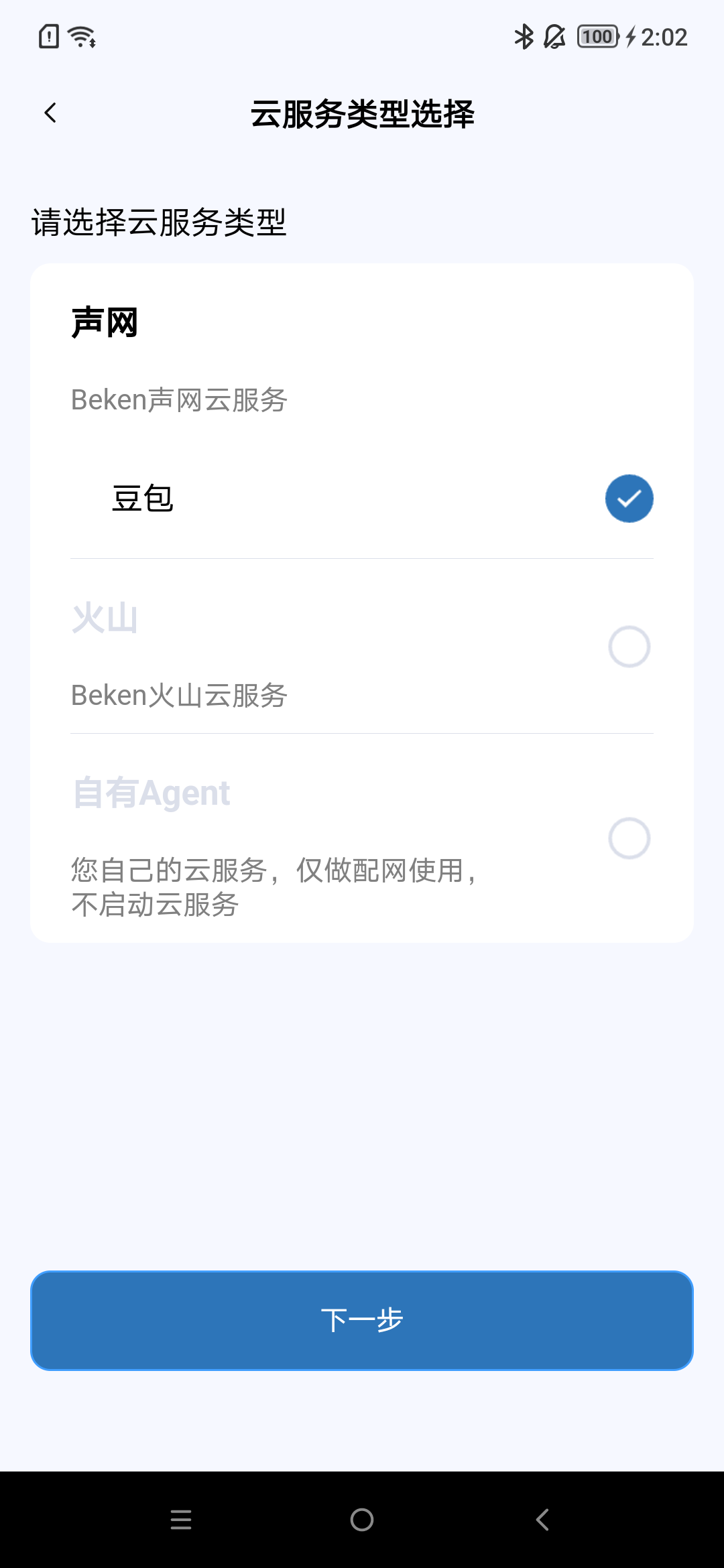

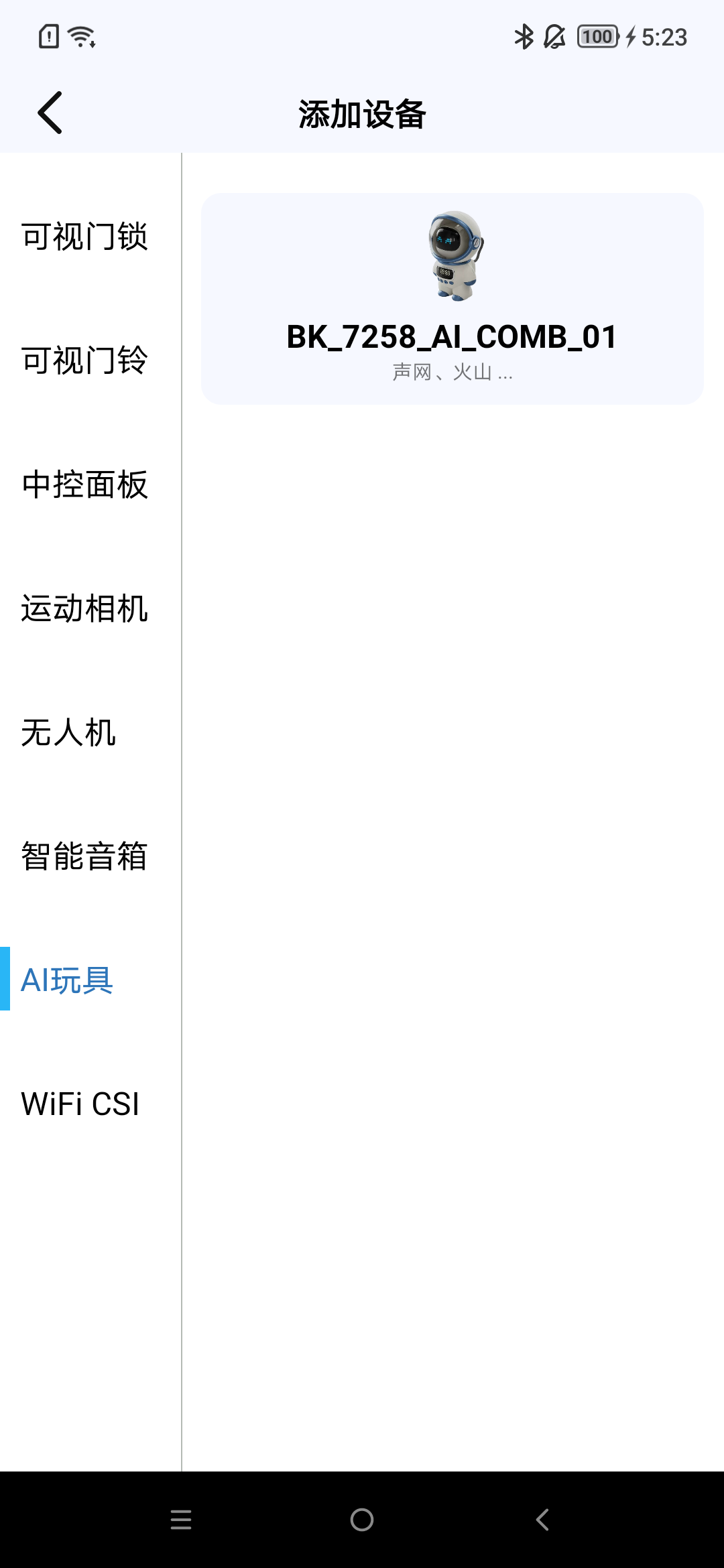

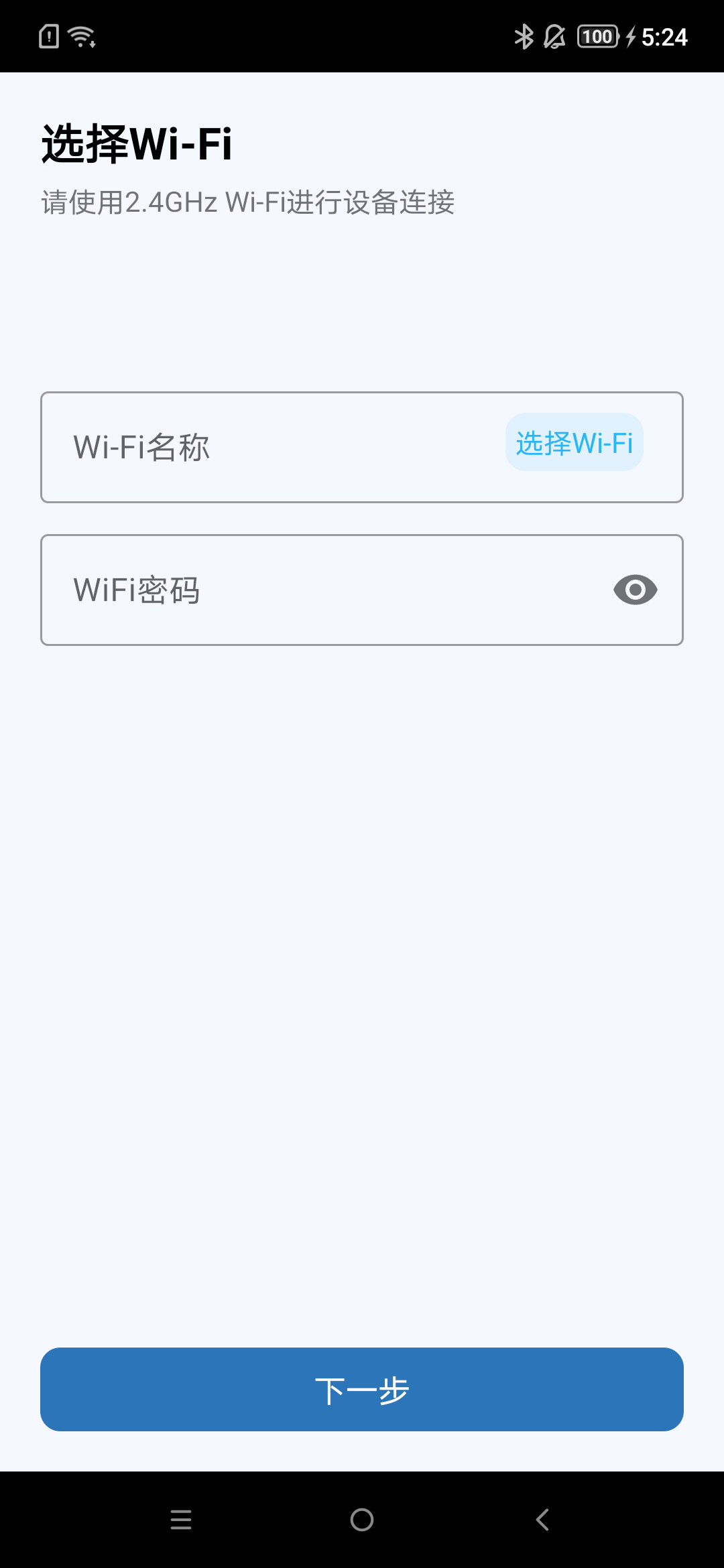

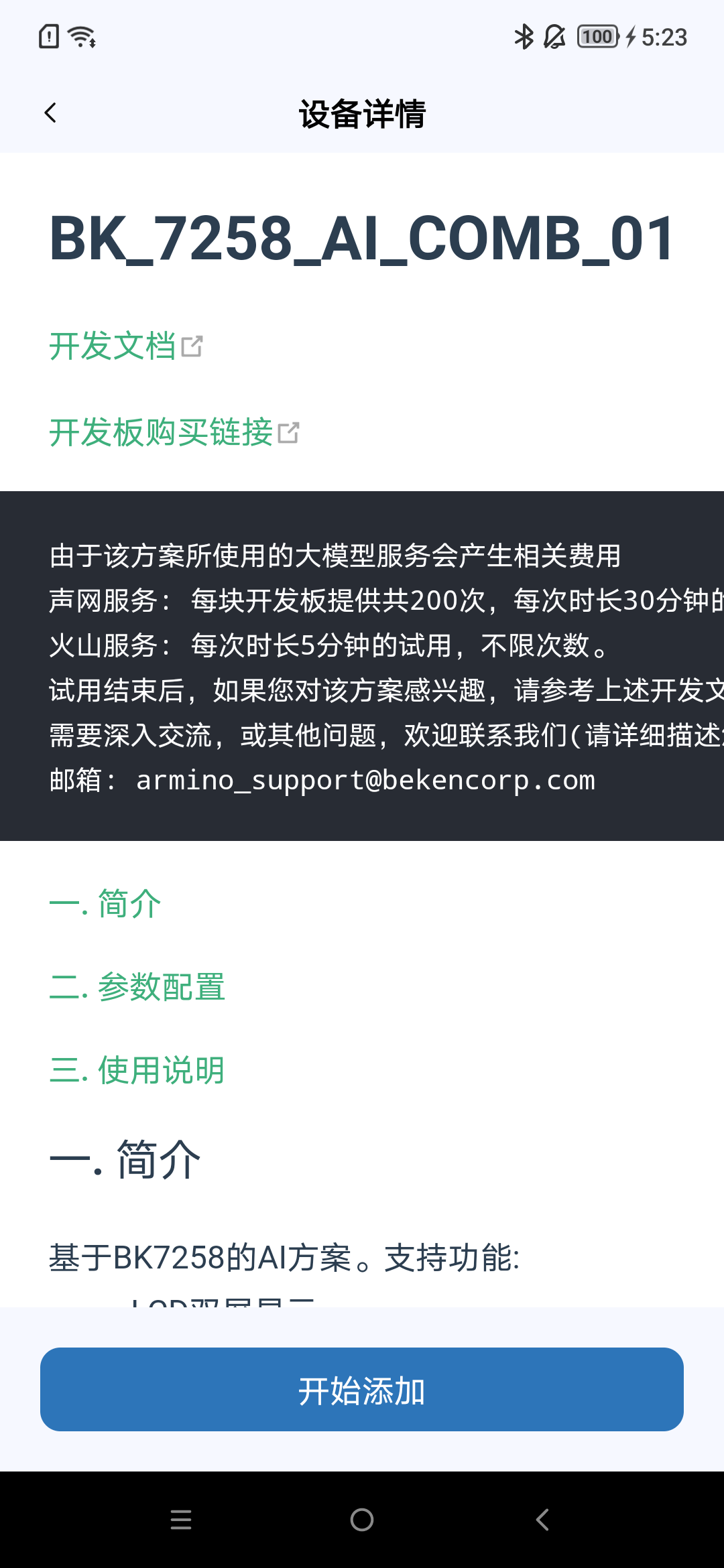

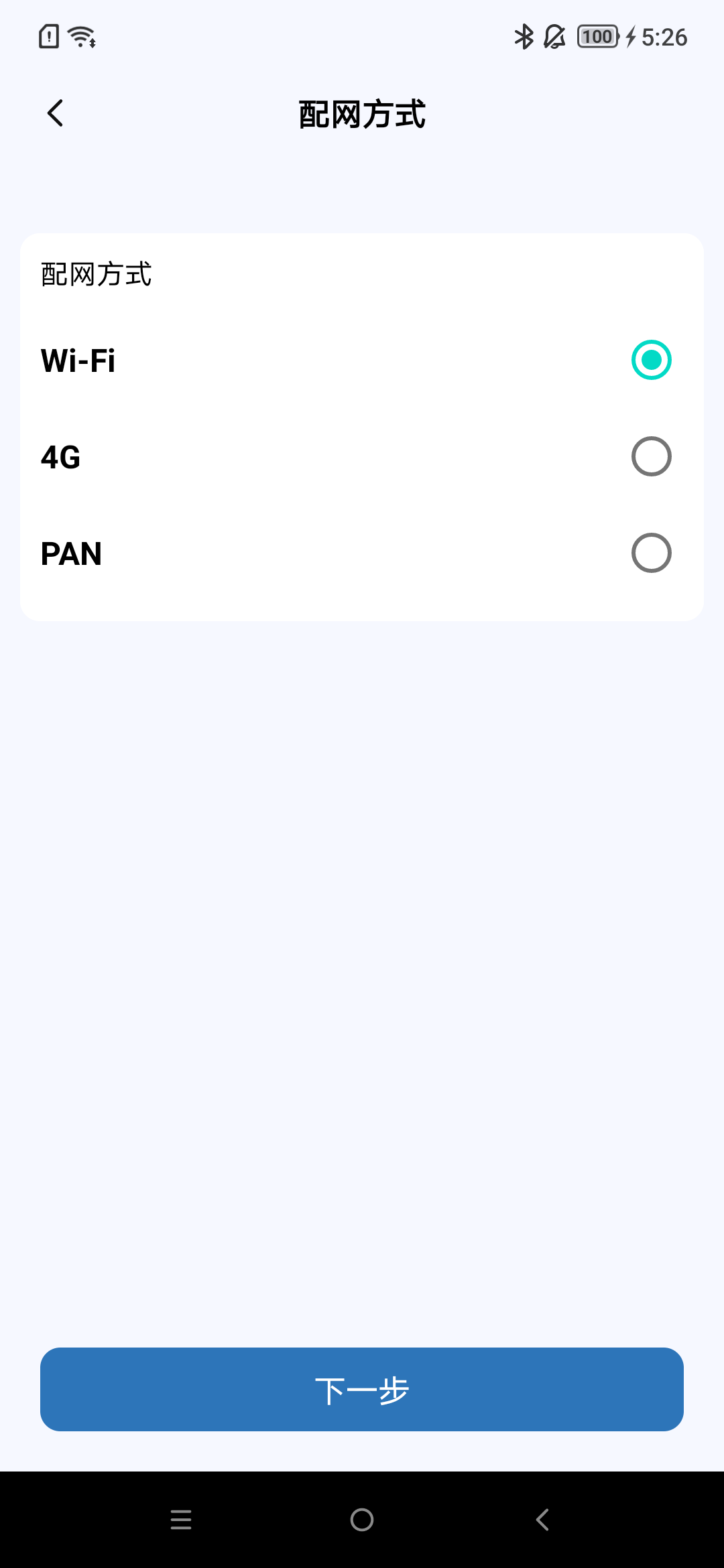

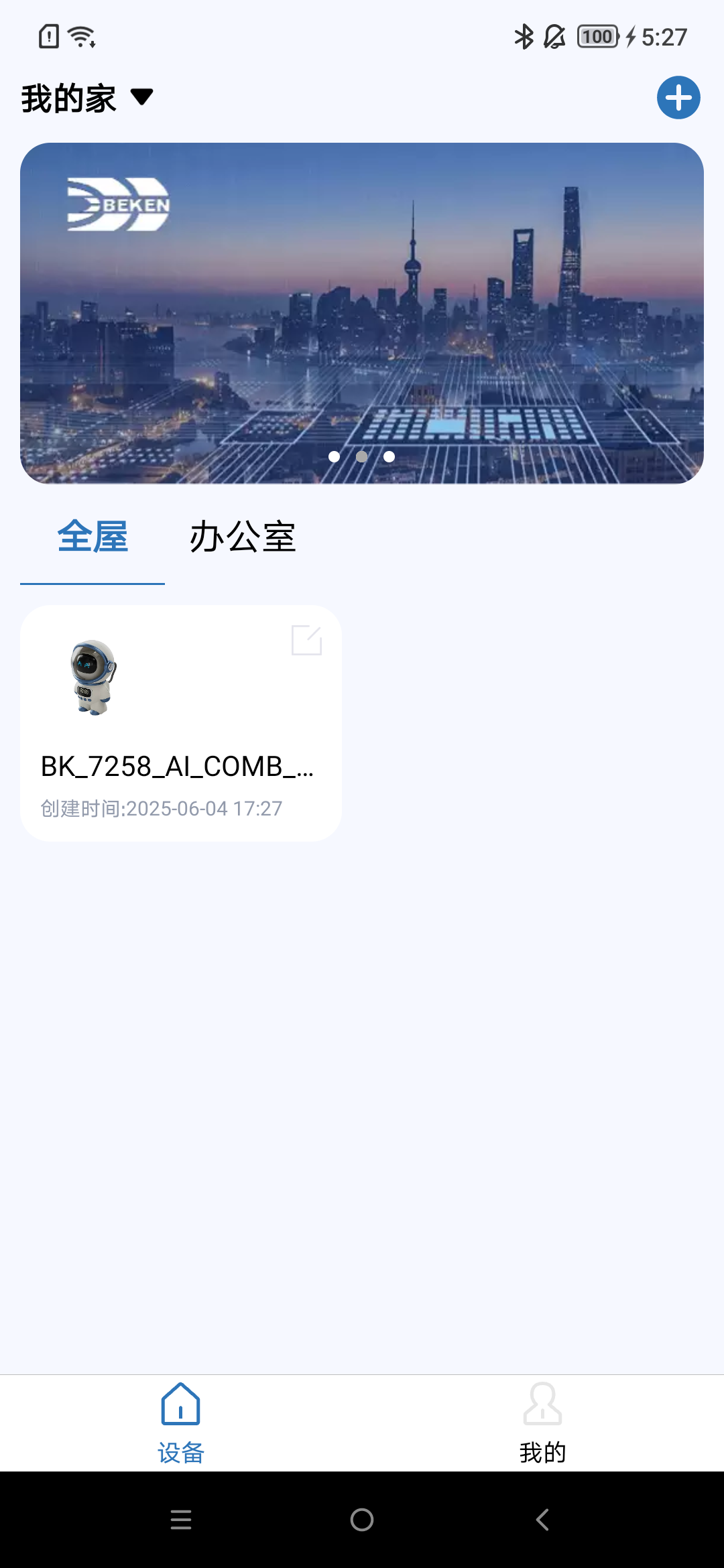

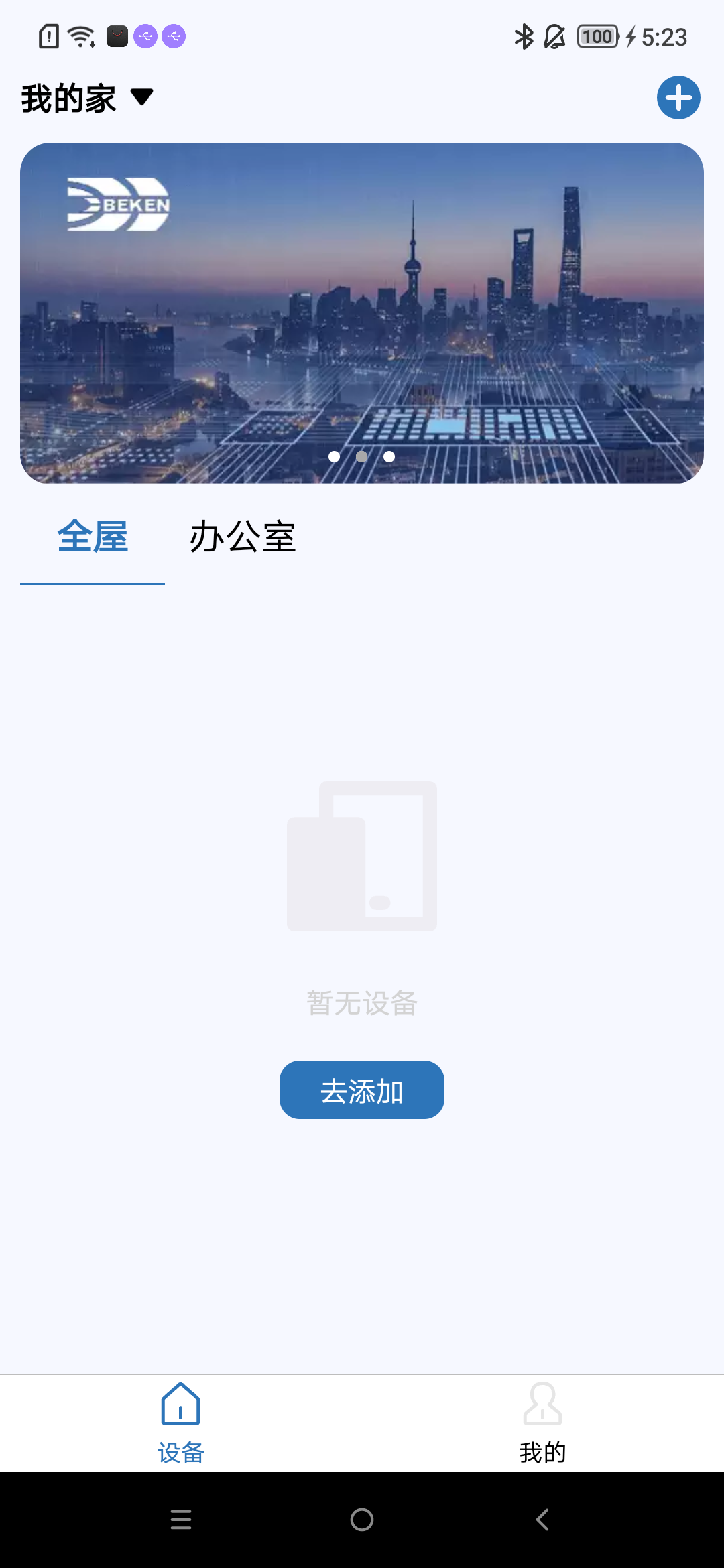

a)手机进入如下界面，按照图片步骤操作

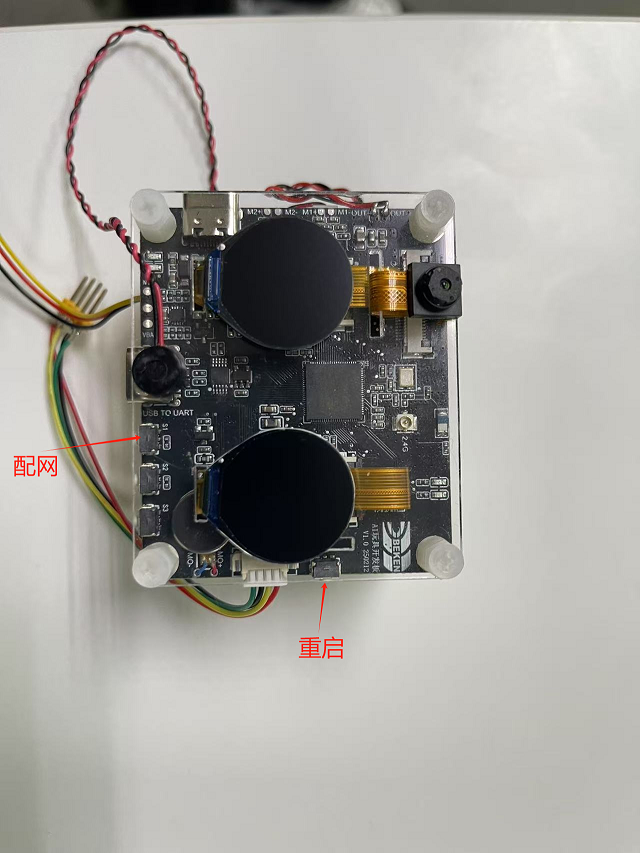

b)手机开始BLE扫描后，长按下图配网键3s，板子进入配网模式

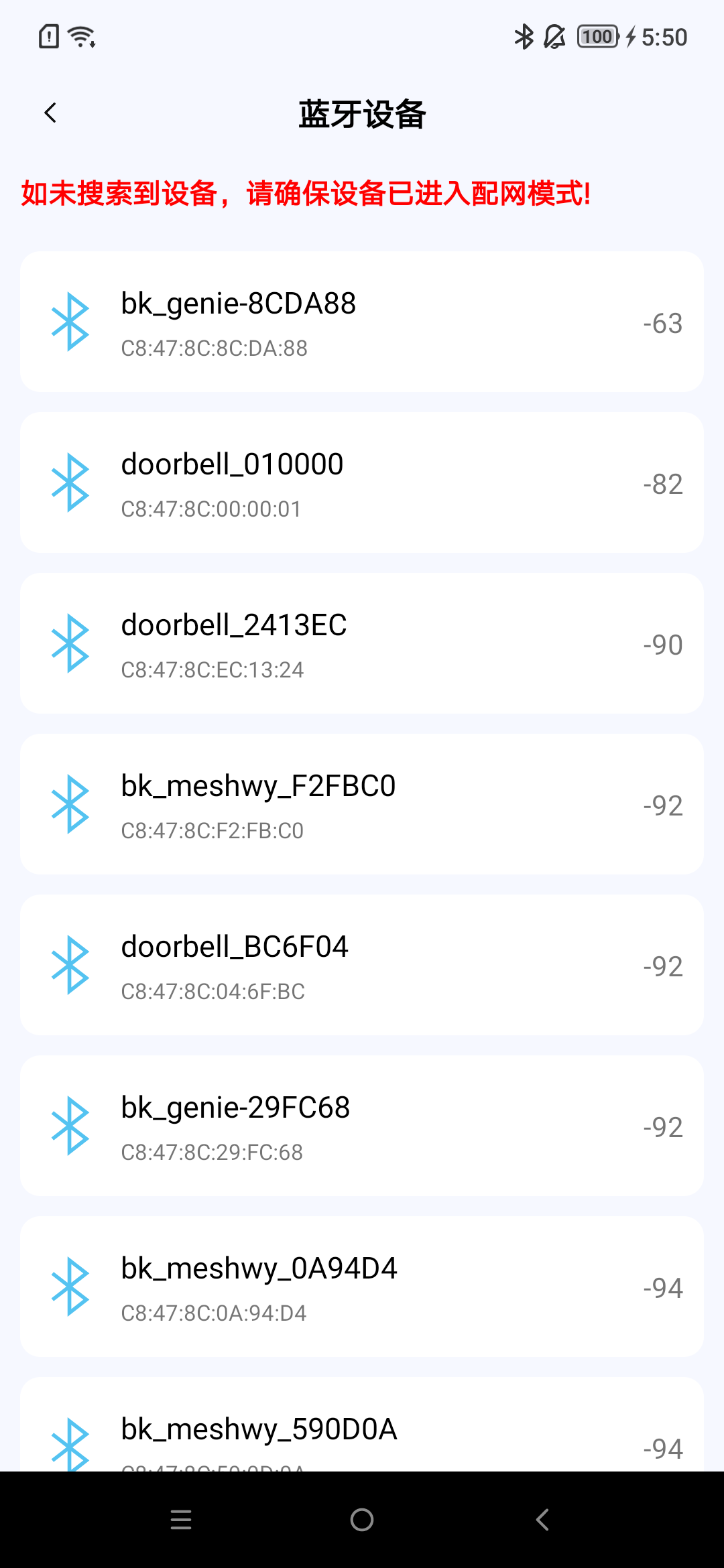

c)手机端扫到如下设备，点击设备开始配网

d)对板载mic说唤醒词 hi armino 或 嗨阿米诺，设备唤醒后会播放提示音 啊哈 ，然后可以进行AI对话

对板载mic说关键词词 byebye armino 或 拜拜阿米诺，设备检测到后会播放提示音 byebye ，然后进入睡眠，停止与AI的对话

3.5.2 重新配网

警告

重新配网之前，需要原来的配网的手机上，把设备移除，然后再重复上述章节的操作。

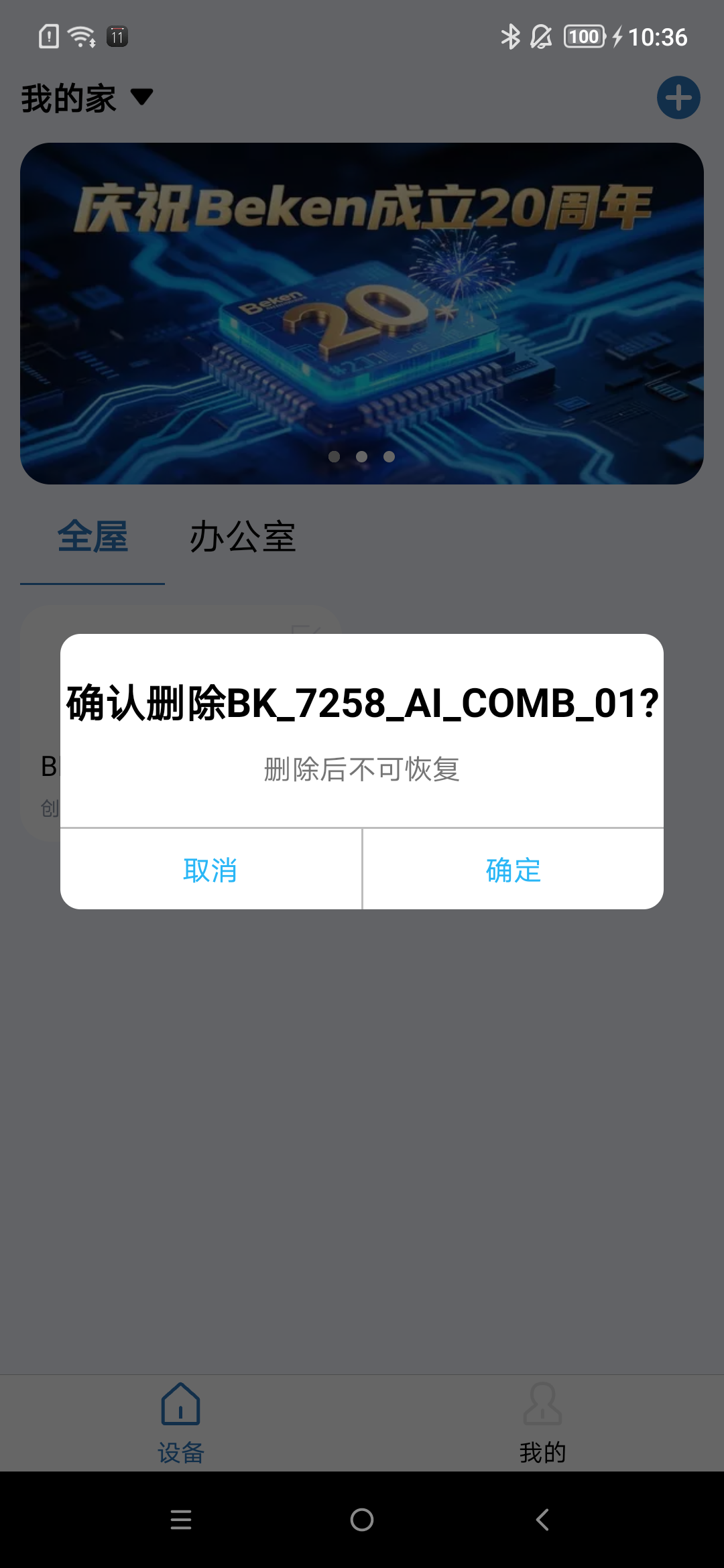

移除设备方法如下：

a)长按图示区域，会弹出提示框。

b)点击确认，完成操作。

备注

更多APP操作，请参考APP文档：

https://docs.bekencorp.com/arminodoc/bk_app/app/zh_CN/v2.0.1/app_usage/app_usage_guide/index.html#ai

1. 调试命令

警告

调试命令章节，阅读须知：

调试命令，仅适合对代码有一定理解的开发人员使用。

如果对代码和流程不熟悉，建议先按照以下演示步骤，熟悉和理解代码后，再酌情考虑。

4.1 命令列表:

代码路径：components/network_transfer/agora_rtc/bk_agora_api.c

Command	Description
agora_rtc {start|stop|start_agora|stop_agora|start_agent|stop_agent} | Agora RTC 调试命令

4.2 命令说明

基本格式:

agora_rtc <subcommand>

子命令说明:

子命令	说明	功能描述
start	必填	启动 RTC 和 Agent（同时启动）
stop	必填	停止 RTC 和 Agent（同时停止）
start_agora	可选	仅启动 RTC（不启动 Agent）
stop_agora	可选	仅停止 RTC（不停止 Agent）
start_agent	可选	仅启动 Agent（不启动 RTC）
stop_agent	可选	仅停止 Agent（不停止 RTC）

使用说明:

• 命令会自动使用设备 UID 作为 device_id（从设备 UID 自动生成，格式为 24 字节 UID 的十六进制字符串）

• 使用 start 或 stop 命令时，会同时启动/停止 RTC 和 Agent

• 如需单独控制 RTC 或 Agent，可使用对应的子命令

• 使用此命令前需要在 PC 端自行启动 AI Agent

使用示例:

# 启动 RTC 和 Agent
agora_rtc start

# 停止 RTC 和 Agent
agora_rtc stop

# 仅启动 RTC
agora_rtc start_agora

# 仅停止 RTC
agora_rtc stop_agora

# 仅启动 Agent
agora_rtc start_agent

# 仅停止 Agent
agora_rtc stop_agent

备注

使用此命令前需要在 PC 端自行启动 AI Agent

• 1、在声网官网注册，并获取以下参数 Beken声网注册文档

  • AGORA_APPID

  • AGORA_RESTFUL_TOKEN

• 2、根据 Agora AI Agent 提供的操作手册，启动服务端的 AI Agent。

  a.目前采用 PC 端启动 Agora AI Agent 的方式，POST 指令请参考声网提供的使用手册 <bk_smp源代码路径>/docs/thirdparty/agora_ai_agent

  b.也可以参考 Beken AI Agent启动文档

5. 问题&回答

Q：应用层没有mic数据上报？

A：目前beken_genie默认支持基于命令词的语音唤醒功能，只有唤醒后才会上报mic采集的数据应用层，应用层再将数据发送给AI进行对话。如果客户不需要语音唤醒功能，可通过宏 CONFIG_AE_SUPPORT_PROMPT_TONE 将该功能关闭。

Q：UI资源播放显示异常？

A：本工程中使用的UI资源必须是AVI格式的视频，其分辨率是320x160，且必须经过AVI转换工具转换后才能使用，可先检查一下UI资源是否符合上述要求。

Q：基于USB接口已经适配的4G Cat1模组有哪些？

A：广和通LE270370、合宙Air780E、移远EC-800M、移柯I511

注意：使用移远EC-800M时，适配代码需要有一些额外修改。具体patch可从该链接中获取：https://armino.bekencorp.com/article/34.html

Q：使用beken genie如何通过USB接口外接4G模组？

A：请参考 https://docs.bekencorp.com/arminodoc/bk_idk/bk7258/zh_CN/v_ai_2.0.1/developer-guide/peripheral/bk_modem.html#modem-griver-usage-guide

Q： 如何确认4G模组已经成功连接？

A：请参考 https://docs.bekencorp.com/arminodoc/bk_idk/bk7258/zh_CN/v_ai_2.0.1/api-reference/peripheral/bk_modem.html。成功连接以后可通过ping包验证。
