UVC LCD_display

1 功能概述

UVC屏显将USB camera采集的图像信息，经过其内部的ISP模块编码后，再由软件解码，最后实时的显示到RGB屏幕上。

2 代码路径

demo路径：./components/media/camera/camera_act.c, uvc.c, lcd/lcd_act.c

3 cli命令简介

demo支持的命令如下表：

Command

Param

Description

media uvc open [psram]

param:分辨率,可选

打开uvc摄像头

media lcd open [param]

param:分辨率,可选

打开LCD显示

media uvc close

无

关闭uvc摄像头

media lcd close

无

关闭LCD显示

demo运行依赖的宏配置：

NAME

Description

File

value

CONFIG_USB_HOST

配置是否支持usb host

properties\soc\bk7256\bk7256.defconfig

y

CONFIG_USB_UVC

配置是否支持把uvc

properties\soc\bk7256\bk7256.defconfig

y

4 演示介绍

demo执行的步骤如下：

1、准备好uvc摄像头，屏幕显示为RGB屏幕，连接方式如下图1所示：

2、顺序发送下面命令：

media uvc open

media lcd open

media lcd close

media uvc close

5 详细配置及其说明

1、显示初始化说明：

media uvc open [param]

[param]:可选参数，不写默认使用的是640*480的分辨率。

支持的参数是由uvc设备本身决定，可选：1280X720, 640X480, 800X480, 480X320.

media lcd open [param]

[param]:可选参数，不写默认使用的是480*272的分辨率。

支持的参数是由LCD设备本身决定，可选：480X272, 320X480, 1024X600, 480X800

2、UVC屏显得软件调用流程

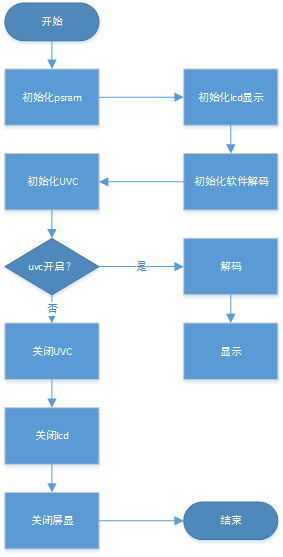

uvc_display软件流程 — Figure 2. uvc_display function call

3、图传的模块间调用

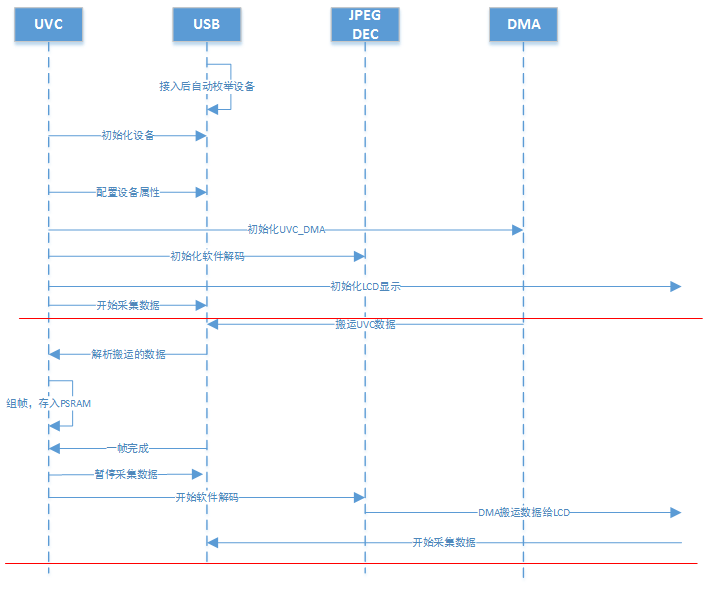

uvc_display模块调用 — Figure 3. uvc_display modules communicate
