USB Host MSD

[English]

BK7258的 USB MSD 使用的是FATFS文件系统,支持从 USB 设备读取/写入。由于文件系统默认在CPU0进行编译和使用需要将USB MSD相关宏开关在CPU0的config中打开。

USB MSD的宏定义配置

CONFIG_USB=y 打开USB的总开关宏定义 使能USB的代码功能

CONFIG_USB_VBAT_CONTROL_GPIO_ID=0x1C 默认使用的GPIO是GPIO_28进行USB Vbus电的控制,用户根据自己的实际情况进行配置

CONFIG_CHERRY_USB=y 默认使用的CherryUSB的开源代码,用户可根据实际情况进行版本的更新

CONFIG_USB_HOST=y 主程序作为HOST 对接口连接的设备进行枚举

CONFIG_TASK_USB_PRIO=2 USB的处理程序的TASK优先级配置为2

CONFIG_USB_MSD=y 打开MSD驱动的编译,能够做到打开USB后自动识别 U盘

MSD 主机驱动CLI测试示例

注:HOST MSD的使用依赖文件系统。默认文件系统的代码主要在CPU0上运行,且支持SDCARD和FLASH。

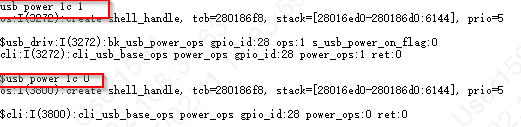

对USB的Vbus进行上电/下电操作cli示例:

输入命令: usb power 1c 1 打开USB Vbus供电 usb power 1c 0 关闭USB Vbus供电

powneron_powner_down

USB Vbus poweron and powerdown

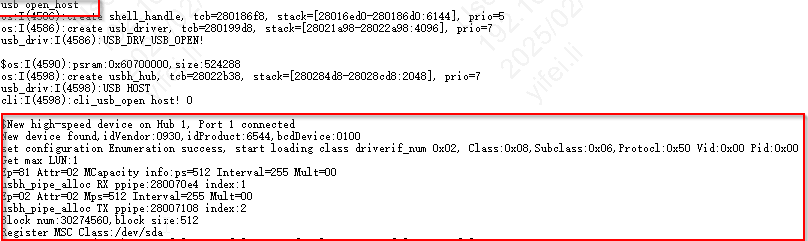

打开USB对U盘进行枚举:

输入命令: usb open_host

open USB for enumeration

open USB for enumeration

调用cli_fatfs的测试命令进行U盘的操作:

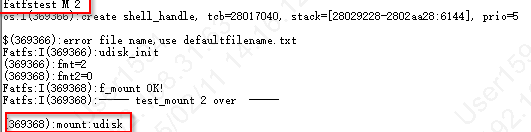

输入命令:fatfstest M 2

mount_udisk

Mount Udisk

输入命令:fatfstest S 2

scan udisk

Scan Udisk

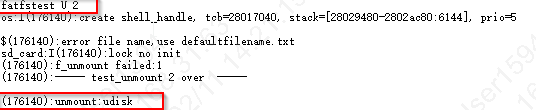

输入命令:fatfstest U 2

umount udisk

Unmount Udisk

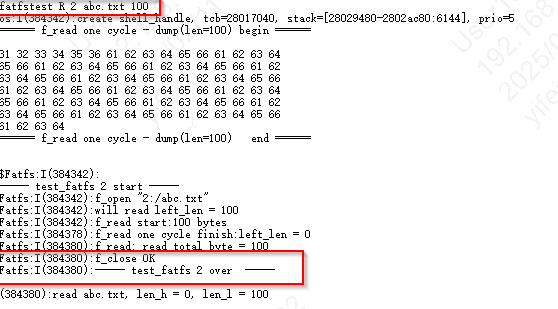

输入命令:fatfstest R 2 abc.txt 100

read file

Read file

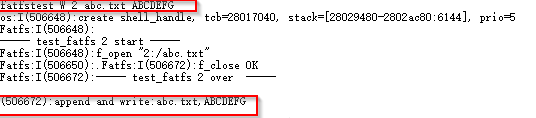

输入命令:fatfstest W 2 abc.txt ABCDEFG

write file

Write file

USB MSD

更多详细开发可参考CherryUSB相关文档, https://github.com/cherry-embedded/CherryUSB/blob/master/README_zh.md
