系统状态机说明

系统支持不同的睡眠模式:

active
normal sleep
sleep mode(low voltage)
deep sleep
shut down(super deep sleep)
power down

支持的唤醒方式：

#sleep mode

GPIO

RTC

WIFImac

BTdm

TOUCH

normal sleep

Y

Y

Y

Y

Y

sleep mode

Y

Y

Y

Y

Y

deep sleep

Y

Y

N

N

Y

super deep sleep

Y

Y

N

N

N

active(正常工作)

CPU处于工作状态且WIFI,BT可以正常收发数据。

normal sleep(普通睡眠)

RTOS没有任务需要处理时，系统进入IDLE任务中，在IDLE任务中，CPU会进入WFI睡眠；当有任何中断到来时，都能让系统退出WFI状态，进入正常工作状态。

sleep mode(低压睡眠，又名low voltage)

低压睡眠是一种相对比较节省功耗的睡眠模式。在该模式下系统只有32K时钟，此时只有部分硬件模块在工作，除了AON和部分模拟模块在工作，其他硬件模块在低压下暂停运行和关闭。

低压睡眠模式AON的电压会降低，VDDDIG的电压也会降低低。例如：如果SRAM不下电，在SRAM上保存的数据，处于保持中，低压唤醒后还能够继续使用。

进入低压的条件: - 1.RTOS没有任务需要处理时，系统进入IDLE任务中。 - 2.满足了进入低压的票（BT和WIFI进入sleep；多媒体关闭；APP的票置上；以及使用的低压都值上）。

当唤醒信号触发后，系统退出低压状态，AON,VDDDIG电压会升到正常电压。

处于低压状态下，以下唤醒源(GPIO,RTC,Touch,WIFI,BT)可以让系统退出低压。注意：WIFI,BT进入低压是根据WIFI，BT的业务场景来投票进入，投票比较特殊（SDK内部做好，应用程序不用关注），但是应用程序进入低压前需要把上层业务关闭。

该模式下32K的时钟源可以根据自己业务的场景选择，时钟源可以参考时钟说明。

为了达到最优功耗，不需要的模块，进入低压前请关闭，退出低压后，可以再开启。

deep sleep(深度睡眠)

深度睡眠是一种唤醒功能全且最节省功耗的睡眠模式。在该模式下系统只有32K时钟，只有AON和部分硬件模块在工作，其他硬件电路模块都下电。

当唤醒信号触发后，系统退出深度睡眠状态，系统复位。

处于深度睡眠状态下，以下唤醒源(GPIO,RTC,Touch)可以让系统退出深度睡眠。

该模式下32K的时钟源默认是使用ROSC的32K。

进入深度睡眠的条件: - 1.RTOS没有任务需要处理时，系统进入IDLE任务中; - 2.满足了进入深度睡眠的票（BT和WIFI进入sleep,多媒体关闭，APP的票置上）

shut down(超深度睡眠，又名super deep sleep)

与deepsleep区别在于该模式下aon电压域也断电，仅部分模拟区域有电；数字唤醒源不起效，只能依靠模拟GPIO或RTC唤醒。

备注

1.超深度睡眠支持唤醒的GPIO只有GPIO_0到GPIO_15，个别GPIO功耗有些差异。 2.RTC时间最长为1024s，时间不是连续的,例如2s,4s,8s,16s,1024s等。 3.功耗比深度睡眠低5-10uA。

Power down(关机)

整个系统下电

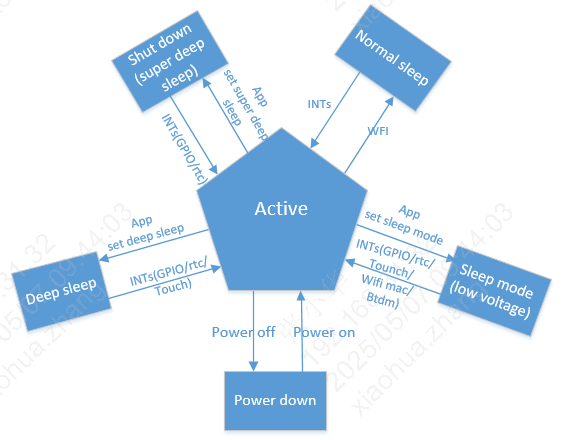

状态机切换说明

低压睡眠(sleep mode(low voltage))说明

低压睡眠和深度睡眠是系统性(整个芯片)睡眠，如果系统进入了低压睡眠和深度睡眠，个别模块还在工作，该模块的异常退出对系统从低压和深度睡眠中唤醒后，可能不能正常工作，为了从机制上避免该问题的发生，则通过投票机制进入低压睡眠和深度睡眠。

低压睡眠：当前进入低压睡眠一共设置了64张票： - 1.BT和WIFI的票，BT和WIFI模块内部进入睡眠后自己投上，SDK内部做好，应用程序不用关注； - 2.APP的票是提供给上层应用用，需要进入睡眠前，自己投上该票，唤醒后需要工作一段时间，则把该票取消，需要进入睡眠时，再投上。 - 3.多媒体(audio,video)的票，是关闭多媒体自动投上； - 4.其他票默认是投上的。 - 5.对于SDK之外不需要关注太多，只需要关注APP这一张票。

进入低压的条件 - 1.RTOS没有任务需要处理时，系统进入IDLE任务中; - 2.满足了进入低压的票（BT和WIFI进入sleep,多媒体关闭，APP的票等票置上）

如果进入低压失败，可以参考低功耗问题分析。

深度睡眠(deep sleep)说明

深度睡眠：当前进入深度睡眠一共设置了4张票：BT,WIFI,audio,video: - 1.由于深度睡眠唤醒后，系统会重启。 - 2.BT和WIFI的票，BT和WIFI模块内部进入睡眠后自己投上，SDK内部做好，应用程序不用关注。 - 3.多媒体(audio,video)的票，是关闭多媒体自动投上。

系统中RTOS没有任务处理时，自动进入IDLE任务，进行WFI。当满足了进入深度睡眠条件（满足了进入深度睡眠的票时），则进入深度睡眠状态。

进入深度睡眠的条件: - 1.RTOS没有任务需要处理时，系统进入IDLE任务中; - 2.满足了进入深度睡眠的票（BT和WIFI进入sleep,多媒体关闭票置上）

如果进入深度睡眠失败，可以参考低功耗问题分析。

超级深度睡眠(super deep sleep(shut down))说明

超级深度睡眠：当前进入超级深度睡眠一共设置了4张票：BT,WIFI,audio,video: - 1.由于超级深度睡眠唤醒后，系统会重启。 - 2.BT和WIFI的票，BT和WIFI模块内部进入睡眠后自己投上，SDK内部做好，应用程序不用关注。 - 3.多媒体(audio,video)的票，是关闭多媒体自动投上。

系统中RTOS没有任务处理时，自动进入IDLE任务，进行WFI。当满足了进入超级深度睡眠条件（满足了进入超级深度睡眠的票时），则进入超级深度睡眠状态。

进入深度睡眠的条件 - 1.RTOS没有任务需要处理时，系统进入IDLE任务中; - 2.满足了进入超级深度睡眠的票（BT和WIFI进入sleep,多媒体关闭票置上）

如果进入超级深度睡眠失败，可以参考低功耗问题分析。

超级深度睡眠(super deep sleep)和深度睡眠的差异

1.超深度休眠功耗更低，相比深度睡眠，额外把AON中数字逻辑电路也下电了。

2.超深度休眠支持唤醒的GPIO只有GPIO_0到GPIO_15，深度睡眠对使用的GPIO没有限制。

3.超深度休眠设置的RTC时间最大为1024s,深度休眠模式的RTC时间没有这个限制。
