工程概述

  • 工程路径: projects/wifi/controller_4wire

  • 适用芯片: BK7239N

  • 功能定位: 基于 SDIO 4-wire 虚拟网卡模式的 Wi-Fi 方案,提升 SDIO 带宽与稳定性,满足高吞吐需求。

工程配置

工程中有两个关键配置需要关注，分别是I/O相关配置和工程相关配置.

I/O相关配置

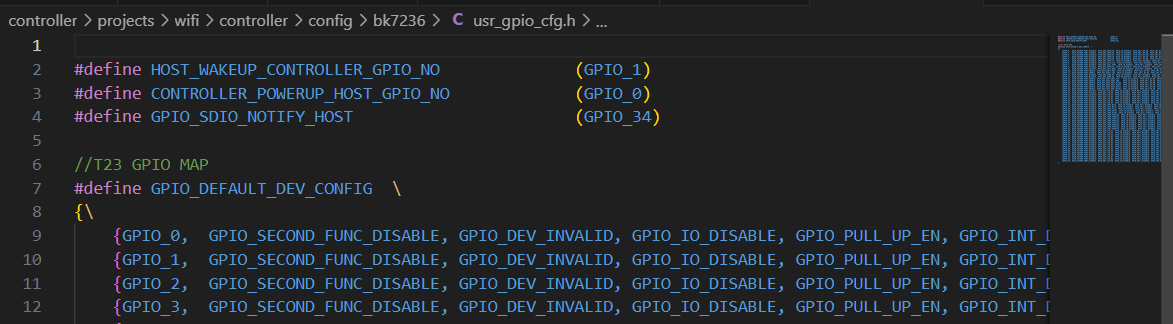

IO相关配置主要子如下两个文件中配置： /projects/wifi/controller/config/bk7239/usr_gpio_config.h 文件实现GPIO功能配置和关键I/O定义，比如关键的SDIO中断I/O、主控上电控制I/O等

关键I/O配置

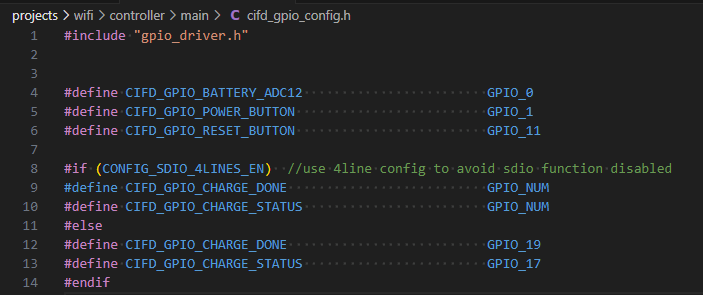

/projects/wifi/controller/main/cifd_gpio_config.h 文件定义demo工程功能I/O定义，比如按键和电量检测等

工程I/O配置

重要

根据实际硬件情况配置I/O，controller工程为4线SDIO配置，SDIO D1/D2/D3被占用

工程相关配置

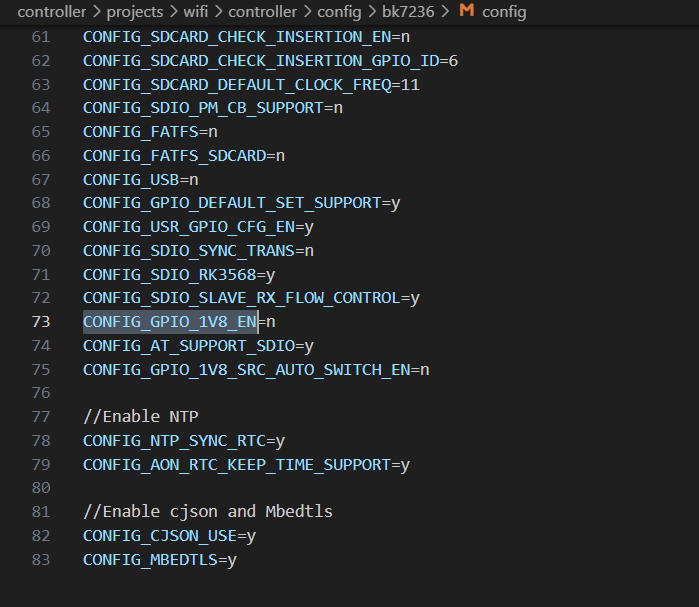

工程相关配置通过 /projects/wifi/controller/config/bk7239/config 文件实现 该文件主要配置相关宏，其中比较重要的是SDIO 4线配置和I/O供电电压是3.3V配置。 CONFIG_GPIO_1V8_EN=y用来能1.8V I/O供电，CONFIG_SDIO_4LINES_EN=y用来使能4线SDIO。

config配置

编译命令

  • make bk7239 PROJECT=wifi/controller_4wire (根据芯片替换目标)。

参考资料

  • 更多细节请查看工程目录下的 README.md 文件。
