lcd_devices
概述
本节主要讲解新增RGB接口和MCU接口的lcd device
增加RGB接口屏幕
1:新增lcd_rgb_name.c
在用户在开发目录下新增lcd_rgb_name.c
2：实现lcd_rgb_t结构体
针对RGB屏幕需要根据lcd spec 设置clk, data_out_clk_edge, hsync/vsync proch等参数。 注意参数的范围也要满足spec的要求，也要满足display模块限定的范围。
display模块设置的时钟clk，信号线proch，以及数据输出在时钟的上升沿下降沿的范围如下：
/** rgb lcd clk select, infulence pfs, user should select according to lcd device spec*/
typedef enum {
LCD_80M,
LCD_64M,
LCD_60M,
LCD_54M,
LCD_45M, //45.7M
LCD_40M,
LCD_35M, //35.5
LCD_32M,
LCD_30M,
LCD_26M, //26.6M
LCD_24M, //24.6M
LCD_22M, //22.85M
LCD_20M,
LCD_17M, //17.1M
LCD_15M,
LCD_12M,
LCD_10M,
LCD_9M, //9.2M
LCD_8M,
LCD_7M //7.5M
} lcd_clk_t;
/** rgb data output in clk rising or falling */
typedef enum {
POSEDGE_OUTPUT = 0, /**< output in clk falling*/
NEGEDGE_OUTPUT, /**< output in clk rising*/
} rgb_out_clk_edge_t;
/** rgb interface config param */
typedef struct
{
lcd_clk_t clk; /**< config lcd clk */
rgb_out_clk_edge_t data_out_clk_edge; /**< rgb data output in clk edge, should refer lcd device spec*/
uint16_t hsync_back_porch; /**< rang 0~0x3FF (0~1023), should refer lcd device spec*/
uint16_t hsync_front_porch; /**< rang 0~0x3FF (0~1023), should refer lcd device spec*/
uint16_t vsync_back_porch; /**< rang 0~0xFF (0~255), should refer lcd device spec*/
uint16_t vsync_front_porch; /**< rang 0~0xFF (0~255), should refer lcd device spec*/
uint8_t hsync_pulse_width; /**< rang 0~0x3F (0~7), should refer lcd device spec*/
uint8_t vsync_pulse_width; /**< rang 0~0x3F (0~7), should refer lcd device spec*/
} lcd_rgb_t;
实现如下：
static const lcd_rgb_t lcd_rgb =
{
.clk = LCD_30M,
.data_out_clk_edge = NEGEDGE_OUTPUT,
.hsync_pulse_width = 2,
.vsync_pulse_width = 2,
.hsync_back_porch = 46,
.hsync_front_porch = 48,
.vsync_back_porch = 24,
.vsync_front_porch = 24,
};
有关结构体参考，请参阅：

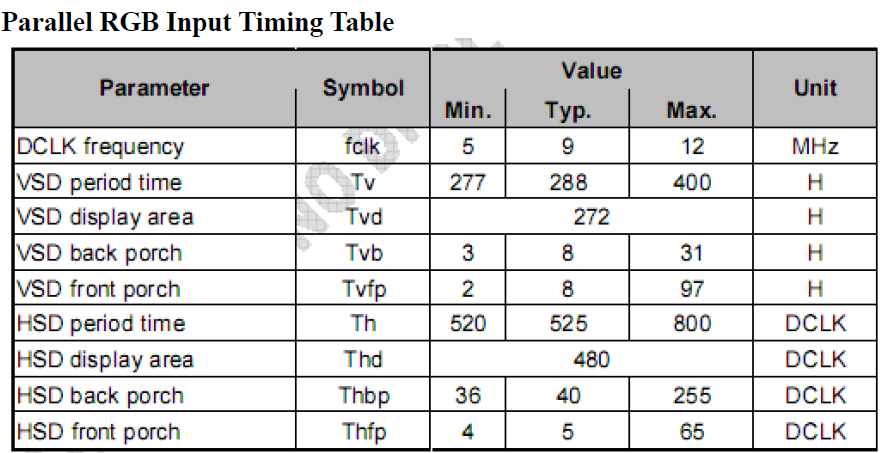

spec中提供的参数一般如图，具体需要看每个屏幕的spec：
Figure. rgb sync params config
3：实现屏幕初始化等功能函数
屏幕的初始化代码函数一般是屏幕厂商提供，需要SPI接口给LCD发送初始化命令. 一般为GPIO模拟SPI，所以需要在创建display handle时传入spi io，目前SDK中已适配了8-bit和16-bit的命令格式。
static void lcd_st7701sn_config(const bk_lcd_spi_handle_t *spi_handle)
{
#define Delay rtos_delay_milliseconds
#define SPI_WriteComm(data) spi_handle->write_cmd(spi_handle, data)
#define SPI_WriteData(data) spi_handle->write_data(spi_handle, data)
bk_gpio_set_output_low(spi_handle->io.rst);
Delay(10);
bk_gpio_set_output_high(spi_handle->io.rst);
Delay(120);
SPI_WriteComm(0x11);
Delay(10);
SPI_WriteComm(0xFF);
SPI_WriteData(0x77);
SPI_WriteData(0x01);
.......
SPI_WriteComm(0x29);
}
static bk_err_t lcd_st7701sn_off(const void *handle)
{
if (!handle)
{
return BK_FAIL;
}
((bk_lcd_spi_handle_t *)handle)->write_cmd((bk_lcd_spi_handle_t *)handle, 0x28);
return BK_OK;
}
static bk_err_t lcd_st7701sn_init(const void *handle)
{
if (!handle)
{
return BK_FAIL;
}
lcd_st7701sn_config((bk_lcd_spi_handle_t *)handle);
BK_LOGD(NULL, "lcd_st7701sn: init.\r\n");
return BK_OK;
}
16-bit命令api如下：
#define SPI_WriteComm(data) spi_handle->write_hf_word_data(spi_handle, data)
#define SPI_WriteData(data) spi_handle->write_hf_word_cmd(spi_handle, data)
4：实现lcd_device_t结构体
针对不同的屏幕类型，需要实现不同的lcd_device_t结构体，结构体中包含屏幕的名称、类型、分辨率, 输出格式、初始化函数、关闭函数等。
因为display支持像素转换功能，即输入数据可以和lcd支持的输出数据格式不同，所以可以通过
src_fmt和out_fmt来区分：src_fmt用于指定输入给display模块的数据格式，out_fmt为display输出到LCD的格式。实践中（参考
lcd_rgb_st7701sn.c），src_fmt通常在刷屏时通过调用bk_display_flush动态指定，而不是固定在lcd_device_t中。因此，lcd_device_t中的src_fmt为可选项，示例中不再固定配置；out_fmt根据屏幕接口能力固定配置。
bg_frame->fmt = PIXEL_FMT_RGB565_LE; /**< 每次刷屏配置源数据的输入格式，可以动态改变 */
bg_frame->width = bg_frame_width; /**< 源数据的宽度 */
bg_frame->height = bg_frame_height; /**< 源数据的高度 */
bk_display_flush(lcd_display_handle, bg_frame, display_frame_free_cb);
const lcd_device_t lcd_device_custom_st7701sn =
{
.name = "custom_lcd_st7701sn", /**< lcd 名称, 用于打印debug查看 */
.type = LCD_TYPE_RGB, /**< lcd 接口类型 */
.width = 480, /**< lcd 分辨率宽度 */
.height = 854, /**< lcd 分辨率高度 */
.rgb = &lcd_rgb, /**< lcd rgb 参数 */
.out_fmt = PIXEL_FMT_RGB888, /**< lcd 输出格式（固定） */
.lcd_init = lcd_st7701sn_init, /**< lcd 初始化函数 */
.lcd_off = lcd_st7701sn_off, /**< lcd 关闭函数 */
};
备注
刷屏时请根据源数据格式设置`bg_frame->fmt`并调用`bk_display_flush`，无需在`lcd_device_t`中固定`src_fmt`。
有关结构体参考，请参阅：
增加MCU接口屏幕
1: 新增lcd_mcu_name.c
在用户在开发目录下新增lcd_mcu_name.c
2: 实现屏幕初始化等功能函数
static bk_err_t lcd_st7796s_init(const void *handle)
{
if (!handle) {
return BK_FAIL;
}
// MCU LCD初始化序列
bk_lcd_i80_handle_t *i80_handle = (bk_lcd_i80_handle_t *)handle;
rtos_delay_milliseconds(131);
i80_handle->write_cmd(i80_handle, 0, SLEEP_OUT, NULL);
rtos_delay_milliseconds(120);
// ... 更多初始化命令
return BK_OK;
}
3: 实现lcd_mcu_t结构体
lcd_mcu_t结构体用于配置lcd的clk、set_display_area、start_transfer、continue_transfer等函数指针。 客户一般需要实现start_transfer和continue_transfer，如果这两个函数为NULL，则display默认会使用0x2C进行刷屏。 如果不为NULL， 那么display就调用客户实现的start_transfer和continue_transfer函数。
static const lcd_mcu_t lcd_mcu =
{
.clk = LCD_40M, /**< lcd clk */
.start_transfer = lcd_st7796s_start_transfer, /**< lcd start transfer */
.continue_transfer = lcd_st7796s_continue_transfer,/**< lcd continue transfer */
};
4: 实现lcd_device_t结构体
const lcd_device_t lcd_device_custom_st7796s =
{
.name = "custom_lcd_st7796s", /**< lcd 名称 */
.type = LCD_TYPE_MCU8080, /**< lcd 接口类型 */
.width = 320, /**< lcd 分辨率宽度 */
.height = 480, /**< lcd 分辨率高度 */
.mcu = &lcd_mcu, /**< lcd mcu 参数 */
.lcd_init = lcd_st7796s_init, /**< lcd 初始化函数 */
.lcd_off = st7796s_lcd_off, /**< lcd 关闭函数 */
};
备注
MCU 接口同样建议在刷屏时通过 bg_frame->fmt 指定源数据格式，不在 lcd_device_t 固定 src_fmt；out_fmt 如需固定请根据面板支持情况配置，但在本示例中省略以保持与参考实现一致。
注意事项
RGB屏幕参数需要同时满足LCD规格书和display模块的要求
初始化函数需要与屏厂确认为正确的初始化序列
设备名称需要唯一，避免调试误导
输出格式需要与实际屏幕支持的格式匹配
时钟频率设置需要根据屏幕规格和性能要求调整
