Timer使用指南

1 功能概述

通用定时器组Timer0和Timer1各包含三个定时器，每个定时器有一个32位递增计数器。
每个定时器组的三个计数器由一个4位预分频器驱动。
通用定时器可用于在达到设定的周期后触发中断或充当硬件时钟。

Timer相关demo和配置介绍: Timer相关demo和配置介绍

2 Timer特性

每个 TIMG 模块具有如下特性：
- 3 个定时器 (Timer0/1/2)
- 3 个 32 位递增计数器
- 可读取计数器的实时值
- 4 位预分频器，用于对计数器时钟频率进行分频，分频系数介于 1 到 16之间

3 Timer功能说明

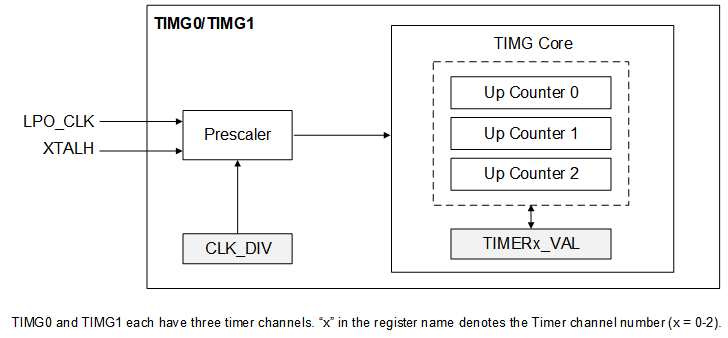

Figure 1显示了通用定时器组的概览。

- 时钟选择与预分频器
  每个定时器组可以选择低功耗的32 kHz 时钟 (LPO_CLK) 或26 MHz 的外部时钟 (XTAL) 作为时钟源。时钟源的选择在系统模块中进行配置。
  定时器组包含一个 4 位预分频器。时钟源经该预分频器分频，产生计数器使用的计数器时钟。
  4 位预分频器的分频系数可通过 CLK_DIV 字段配置，选取从 1 到 16之间的任意值。


- 32 位计数器
  定时器组的主要模块由三个 32 位的递增计数器及其相关的计数器值寄存器组成。计数器采用递增方式计数。
  当计数器启动位 (TIMERx_EN) 置 1 时，相应计数器才会启动。
  在递增计数模式下，计数器从 0 计数到寄存器 TIMERx_VAL 设置的值，然后重新从 0 开始计数并生成计数器上溢事件。


- 使用通用定时器组的步骤
    若要使用通用定时器组，请执行以下步骤：
      1) 配置定时器
        a. 在系统模块配置相关位选择时钟源
        b. 设置CLK_DIV 的值以配置 4 位预分频器
        c. 在TIMERx_VAL 寄存器上写值设置相应定时器的计数周期
      2) 置位 TIMERx_EN 使能相应定时器
      3) 读取相应定时器的当前值
        a. 配置 TIMERL_INDEX 选择要读取当前值的定时器
        b. 置位 TIMERL_CNT_READ 将锁存定时器的当前值
        c. 从 TIMERL_CNT 读取锁存的定时器的当前值

- Timer中断
    置位TIMERx_INT可使能相应定时器的中断。
    定时器每次产生的电平中断必须由 CPU 清除。电平中断在超时后触发。超时后，电平中断会一直被拉高，直至手动清除中断。
