Doorbell_4M
1. 简介
本工程是USB摄像头门锁的一个demo，支持端（BK7258设备）到端（手机APP端）的演示。默认支持尚云进行网络传输。
1.1 规格
- 硬件配置：
核心板，BK7258_QFN88_9X9_V3.2
显示转接板，BK7258_LCD_Interface_V3.0
喇叭小板，BK_Module_Speaker_V1.1
PSRAM 4M
- 支持，UVC
参考外设，最大支持**864 * 480** 分辨率的UVC
支持，UAC
支持，TCP局域网图传
支持，UDP局域网图传
支持，尚云，P2P图传
- 支持，LCD RGB/MCU I8080显示
参考外设，ST7701SN，480 * 854 RGB LCD
RGB565/RGB888
- 支持，硬件/软件旋转
0°，90°，180°，270°
支持，板载喇叭
- 支持，MJPEG硬件解码
YUV422
- 支持，MJPEG软件解码
YUV420
支持，H264硬件解码
- 支持，OSD显示
ARGB888[PNG]
自定义字体
1.2 路径
<bk_avdk源代码路径>/projects/media/doorbell_4M
2. 框架图
请参考 框架图
3. 配置
请参考 配置
3.1 区别
doorbell_4M与doorbell_8M的区别在于，前一个不支持DVP摄像头，还不支持板载mic。 从8M的PSRAM大小修改为4M（非ab）的PSRAM大小，需要针对config文件进行修改，文件路径为：
media/doorbell_4M/config/bk7258/config
media/doorbell_4M/config/bk7258_cp1/config
media/doorbell_4M/config/bk7258_cp2/config
- 以下是 doorbell_8M 与doorbell_4M 的CONFIG参数区别：
project
doorbell_8M
doorbell_4M
CONFIG_PSRAM_MEM_SLAB_USER_SIZE
102400
0
CONFIG_PSRAM_MEM_SLAB_AUDIO_SIZE
102400
51200
CONFIG_PSRAM_MEM_SLAB_ENCODE_SIZE
1433600
946176
CONFIG_PSRAM_MEM_SLAB_DISPLAY_SIZE
5701632
2490368
CONFIG_MEDIA_PSRAM_SIZE_4M
N
Y
CONFIG_BUCK_ANALOG_DISABLE
N
Y
CONFIG_PSRAM_W955D8MKY_5J
N
Y
CONFIG_PSRAM_APS6408L_O
N
N
CONFIG_CPU0_SPE_RAM_SIZE
0X56000
0X5E000
CONFIG_CPU1_APP_RAM_SIZE
0X3F000
0X38000
CONFIG_CPU2_APP_RAM_SIZE
0XB000
0XA000
CONFIG_PSRAM_HEAP_BASE
0x60700000
0x60354000
CONFIG_PSRAM_HEAP_SIZE
0x80000
0x7D000
CONFIG_PSRAM_HEAP_CPU0_BASE_ADDER
0x60700000
0x60354000
CONFIG_H264_P_FRAME_CNT
5
3
流程如下图所示：

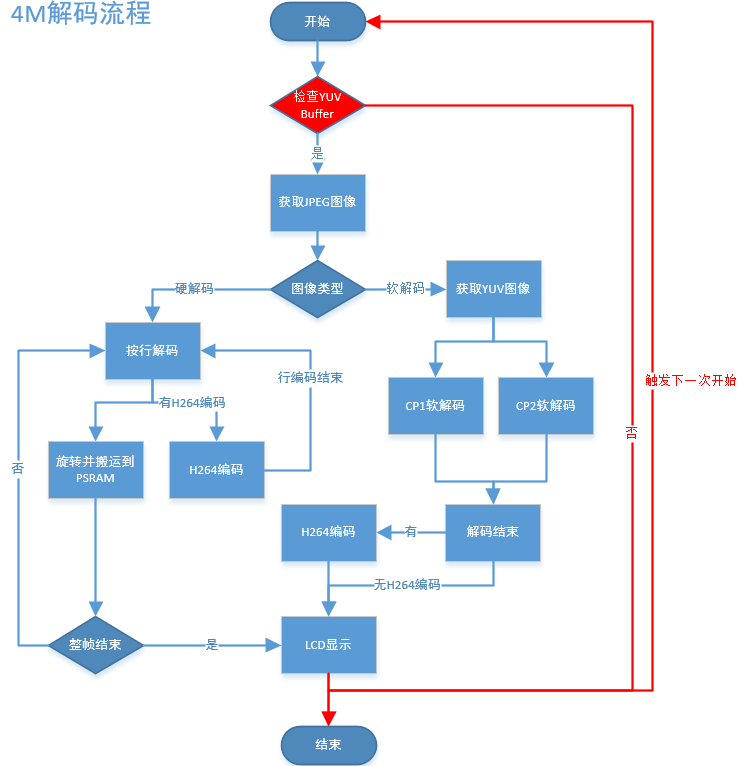

Figure 1. doorbell_4M解码流程

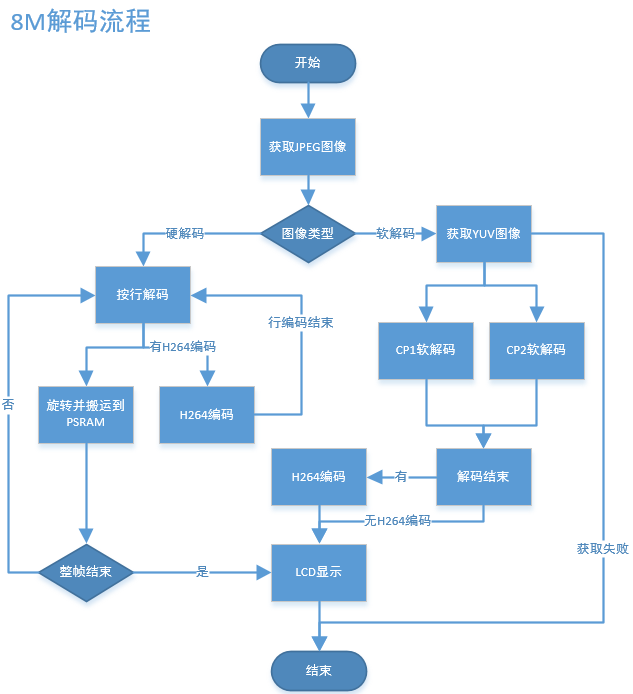

Figure 2. doorbell_8M解码流程
流程上主要区别如下表：
project
解码流程
doorbell_4M
先尝试获取YUV图像，申请成功后才继续进行解码， lcd显示完直接触发下一次获取图像流程
doorbell_8M
直接解码，获取YUV图像失败后直接将JPEG释放，等待下一帧JPEG
4. 演示说明
请访问 APP使用文档 查看。 演示结果：运行时会启动UVC，LCD和AUDIO，LCD显示UVC输出JPEG（864X480）图像经过解码和旋转90°后显示到LCD(480X854)上， 解码后的YUV经过H264编码后，经CS2云到手机上显示(864X480)。
提示
如果您没有云账号权限，可以使用debug模式，设置局域网TCP图传方式。
5. 代码讲解
请参考 代码讲解
6. 移植说明
对于media模块而言，4M和8M最大的区别在于PSRAM大小配置缩小，因此内部缓冲图像数量减少，如下表所示；
project
YUV图像（张）
JPEG图像（张）
H264图像（张）
doorbell_4M
3
4
4
doorbell_ab_4M
3
4
4
doorbell_8M
5
4
8
将8M FLASH + 8M PSRAM 修改为4M FLASH + 4M PSRAM工程按照以下步骤进行：
步骤1：
将平台代码合入； 根据patch将修改同步，patch的提交标题为”adapter for new 4+4 psram of W955D8MKY”, 共三笔提交，注意：不包括doorbell_ab_4M工程代码的patch，代码目录核涉及文件如下表所示：
代码目录
涉及文件
middleware
driver/pwr_clk/Kconfig
soc/bk7258/hal/sys_pm_hal.c
soc/common/hal/include/psram_hal.h
soc/common/hal/psram_hal.c
tools/build_tools
part_table_tools/otherScript/special_project_deal.py
bk_idk/components/part_table
CMakeLists.txt
part_table.mk
主要修改点如下表所示：
涉及文件
主要修改点
driver/pwr_clk/Kconfig
增加BUCK_ANALOG_DISABLE 关闭模拟域BUCK的宏控
soc/bk7258/hal/sys_pm_hal.c
配置关闭模拟域BUCK的实际代码
soc/common/hal/include/psram_hal.h
增加4M PSRAM的新配置MODE以及ID信息
soc/common/hal/psram_hal.c
增加4M PSRAM的初始化流程
part_table_tools/otherScript/special_project_deal.py
增加针对doorbell_cs2_ab_4M分区工程的编译处理
CMakeLists.txt
part_table.mk
增加doorbell_cs2_ab_4M工程
增加doorbell_cs2_ab_4M编译信息
步骤2：
根据patch将修改同步,patch的提交标题为”PSRAM configuration for image transmission-related buffers when the size is 4M”,
共三笔提交,代码目录核涉及文件如下表所示：
代码目录
涉及文件
components
display_service/src/lcd_display_service.c
media_utils/src/psram_mem_slab.c
multimedia/comm/frame_buffer.c
multimedia/Kconfig
multimedia/pipeline/h264_encode_pipeline.c
multimedia/pipeline/jpeg_decode_pipeline.c
multimedia/pipeline/jpeg_get_pipeline.c
bk_idk/components/part_table
CMakeLists.txt
part_table.mk
projects
media/doorbell_4M/config/bk7258_cp1/config
media/doorbell_4M/config/bk7258_cp2/config
media/doorbell_4M/config/bk7258/config
media/doorbell_4M/config/bk7258/bk7258_partitions.csv
主要修改点如下表所示：
涉及文件
主要修改点
display_service/src/lcd_display_service.c
显示完成后立马获取JPEG图像
media_utils/src/psram_mem_slab.c
避免buffer循环查找
multimedia/comm/frame_buffer.c
减少内部图像缓冲数量
multimedia/Kconfig
增加CONFIG_MEDIA_PSRAM_SIZE_4M的宏控
multimedia/pipeline/h264_encode_pipeline.c
multimedia/pipeline/jpeg_decode_pipeline.c
multimedia/pipeline/jpeg_get_pipeline.c
修改pipeline流程
降低YUV图像缩减对软解码帧率的影响
CMakeLists.txt
part_table.mk
增加doorbell_4M工程
media/doorbell_4M/config/bk7258_cp1/config
media/doorbell_4M/config/bk7258_cp2/config
media/doorbell_4M/config/bk7258/config
使用CONFIG_MEDIA_PSRAM_SIZE_4M宏控
修改PSRAM分配,将USB移到CP1上运行
PSRAM具体修改见上面的表格
media/doorbell_4M/config/bk7258/bk7258_partitions.csv
修改FLASH空间分配为4M
