提供了两种实现方式：GUI和CLI。

术语解释：术语解释

烧录all-app.bin

  1. 使用CLI

    .\bk_loader.exe download -p COM11 -b 1500000 --reset_baudrate 115200 -i D:/all-app.bin --reboot

  • .\bk_loader.exe: CLI工具路径

  • download: 烧录

  • -p: 串口名称

  • -b: 工作波特率

  • --reset_baudrate: 重置波特率

  • -i: bin文件路径

  • --reboot: 烧录完成后重启设备

CLI 中指定 bin 文件有两种方式：-i / --infile 与 --infile_json，区别如下：

维度

-i / --infile

--infile_json

入参形式

字符串：path 或 path@addr-length

JSON 数组，每项为 {"path":..., "start":..., "len":...}

多个 bin 的分隔符

用英文逗号 , 分隔（a.bin@0x0-0x1000,b.bin@0x11000-0x2000）

由 JSON 数组表达，无需逗号分隔

路径含英文逗号

不支持（逗号会被当作多文件分隔符）

支持

start / len 可省略

@addr-length 整体可省略；存在时两者必须同时给出

各自可省略：start 缺省回退到 -s/0x0，len 缺省为整文件

适用场景

单文件、路径无特殊字符的常见情况

多 bin、路径含逗号、或希望更明确结构化表达

警告

使用 -i / --infile 指定固件路径时，路径中不能包含空格、英文括号 ()、英文逗号 ,、&、;、| 等特殊字符。 若路径中确实包含逗号，请改用 --infile_json 通过 JSON 方式传入（见下方示例）。 若确实需要使用 -i 方式传入，建议给固件路径加上双引号。

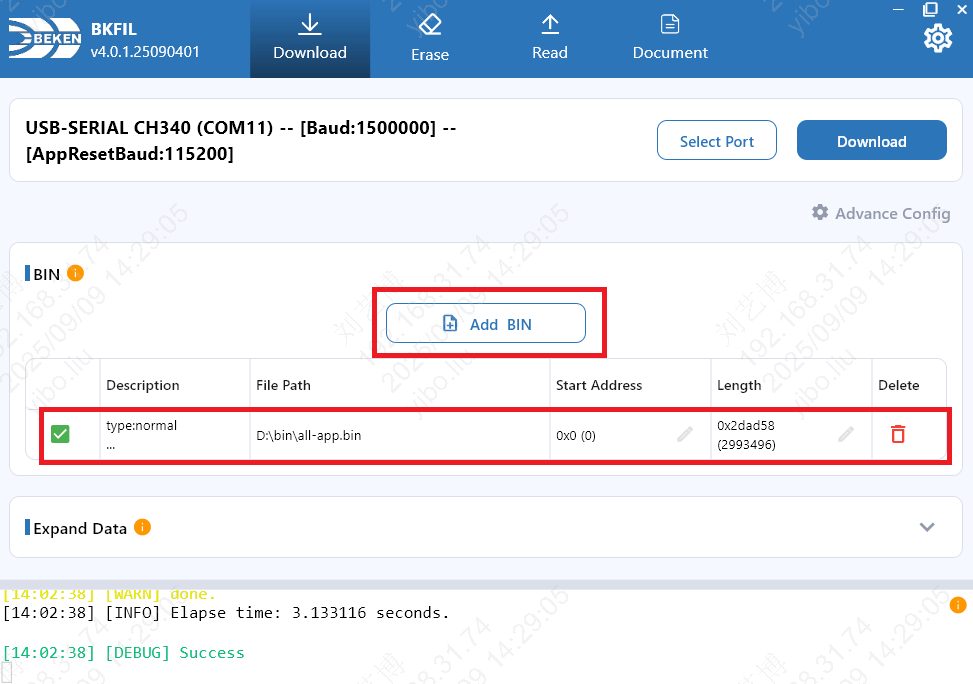

  1. 使用GUI

  • 选择all-app.bin文件

../../_images/download_all_app.png

通过 JSON 指定待烧录 bin 文件

JSON 数组中每个元素描述一个 bin（数组允许只有一个元素，也可包含多个）：

  • path: bin 文件路径，必填。支持英文逗号等特殊字符。

  • start: flash 起始地址，可选。省略时回退到 -s / --startaddr，再回退到 0x0。

  • len: 要烧录的长度，可选。省略时使用文件全部长度。支持十六进制字符串（如 "0x1000"）或整数。

  1. 最简形态（仅 path，整文件烧到 -s 指定地址，未指定时为 0x0）：

    [{"path": "D:/fw/app,v1.bin"}]

  2. 精确控制起始地址与长度：

    [{"path": "D:/fw/app.bin", "start": "0x1000", "len": "0x2000"}]

  3. 一次烧录多个 bin：

    [
  {"path": "D:/fw/bootloader.bin"},
  {"path": "D:/fw/app.bin", "start": "0x11000"}
]

CLI 调用形式（将上述 JSON 作为 --infile_json 的值传入）：

.\bk_loader.exe download -p COM11 -b 1500000 --reset_baudrate 115200 --infile_json <JSON> --reboot

备注

--infile_json 与 -i / --infile 二选一使用即可。

将all-app.bin的前8K数据，烧录到flash的0x1000地址

  1. 使用CLI

    .\bk_loader.exe download -p COM11 -b 1500000 --reset_baudrate 115200 -i D:/all-app.bin@0x1000-0x2000 --reboot

  • -i: bin文件路径

  • D:/all-app.bin@0x1000-0x2000 格式为：path@addr-length

    • path: bin文件路径

    • addr: flash的起始地址

    • length: 要操作的长度

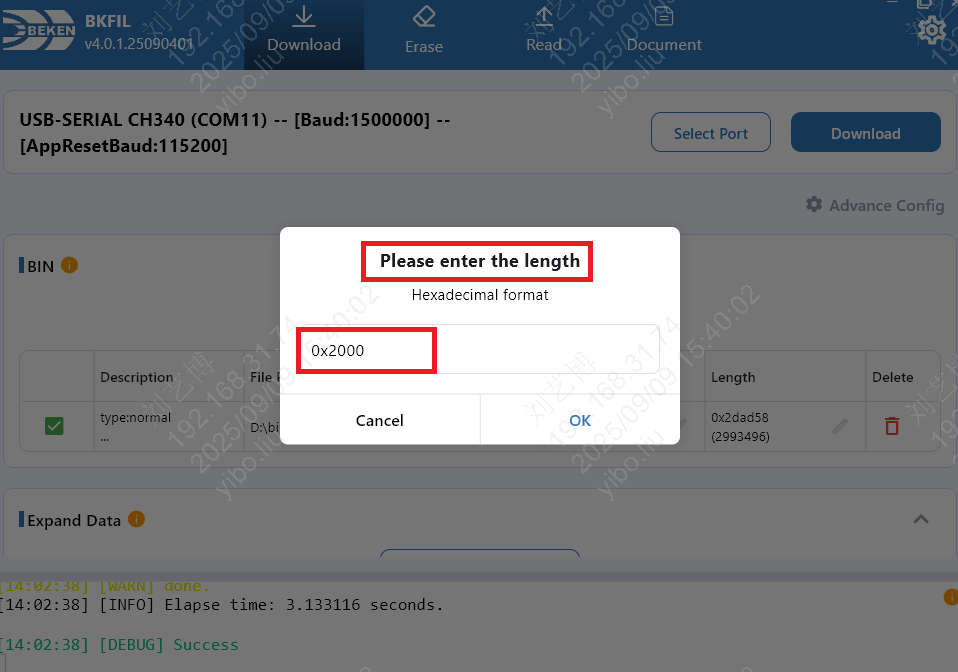

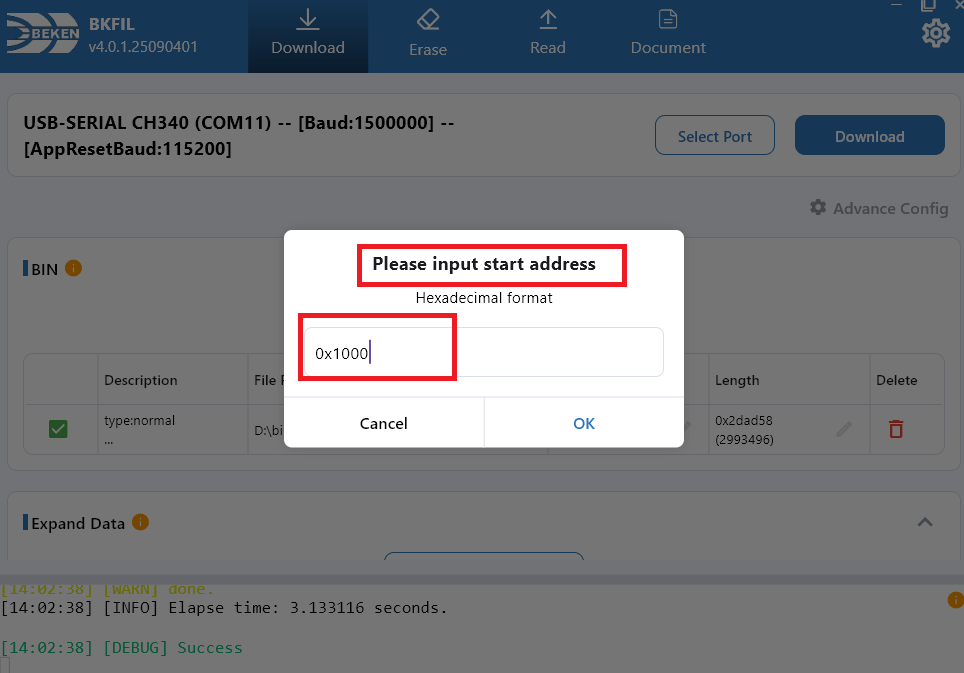

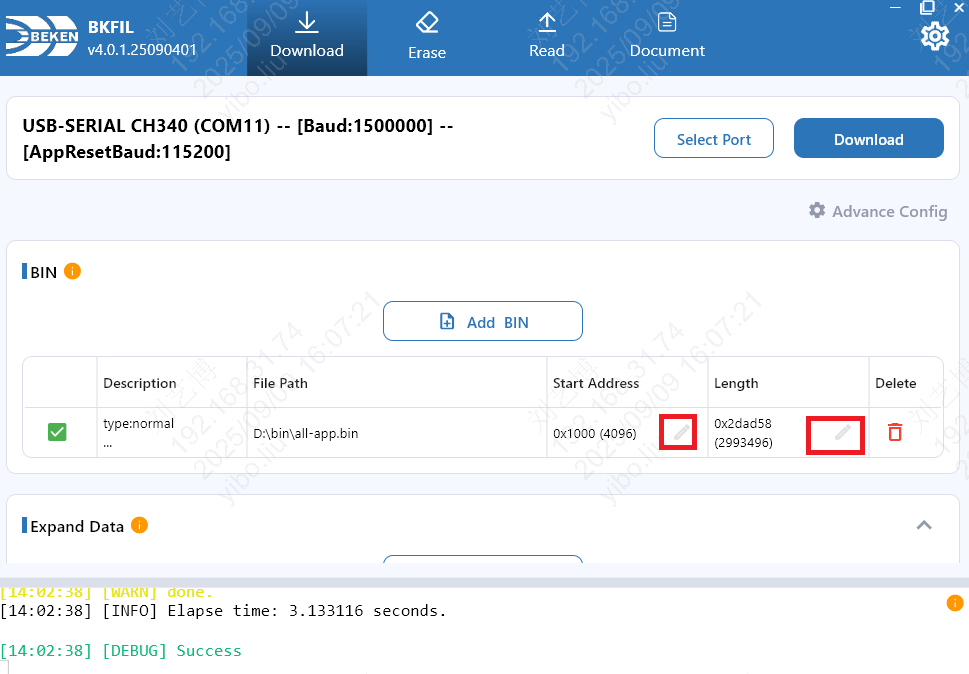

  1. 使用GUI

  • 选择all-app.bin文件

  • 编辑区域

../../_images/download_all_app_pre_8k_1.png
../../_images/download_all_app_pre_8k_2.png
../../_images/download_all_app_pre_8k_3.png

烧录bootloader-ota.bin

bootlader-ota.bin用来升级bootloader

  1. 使用命令行：

    .\bk_loader.exe download -p COM11 -b 1500000 --reset_baudrate 115200 -i D:/bootloader-ota.bin --reboot

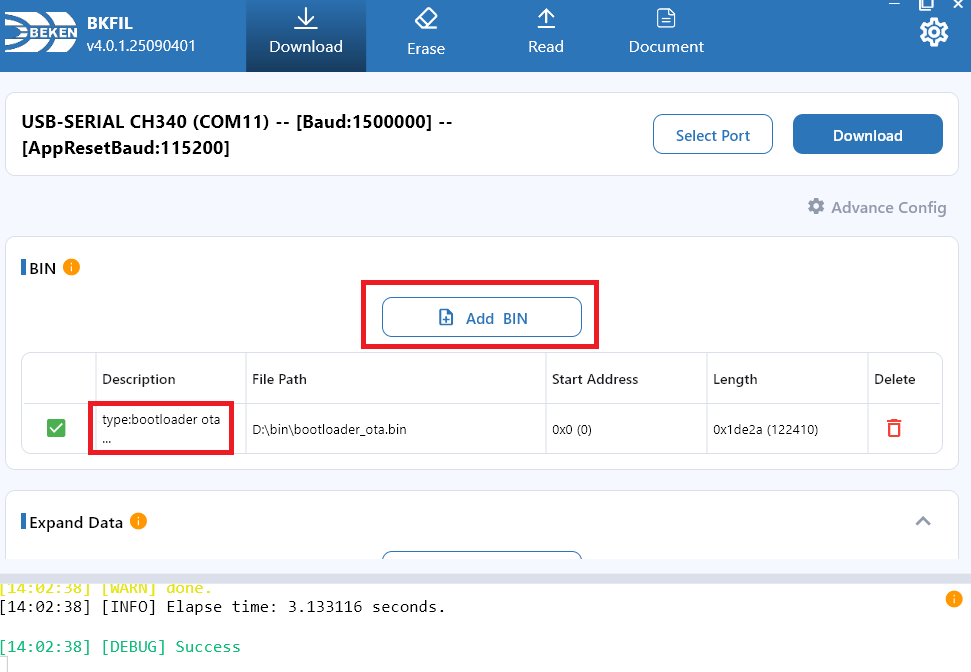

  2. 使用GUI

  • 选择bootloader-ota.bin文件

../../_images/download_bootloader_ota.png

烧录all-app-outter-flash.bin

all-app-outter-flash.bin，可用来烧录外部flash

  1. 使用命令行：

    .\bk_loader.exe download -p COM11 -b 1500000 --reset_baudrate 115200 -i D:/all-app-outter-flash.bin --reboot

  2. 使用GUI

  • 选择all-app-outter-flash.bin文件

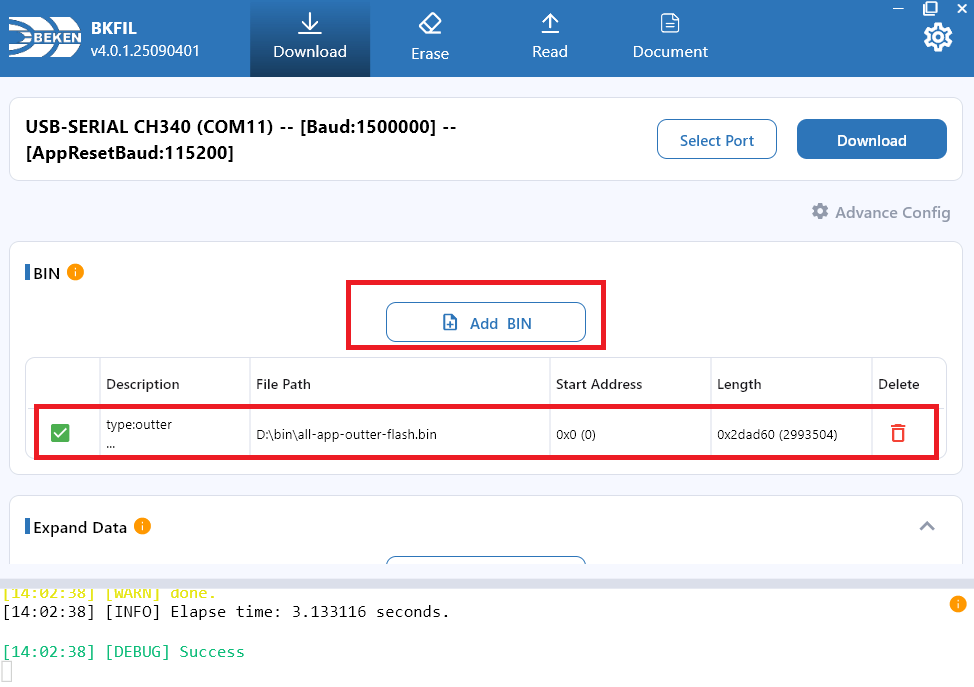

../../_images/download_outter_flash.png

烧录设备名称

设备名称example，格式为string，烧录到flash的0x1000地址，字节序为大端序。

  1. 使用CLI

    .\bk_loader.exe download -p COM11 -b 1500000 --reset_baudrate 115200 --expand_data device_name@3@0x1000@example --reboot

  • --expand_data：拓展数据

  • 拓展数据格式 name@type@addr@data

    • name：拓展数据名称

    • type：拓展数据类型

    • addr：flash地址

    • data：拓展数据值

拓展数据: 拓展数据

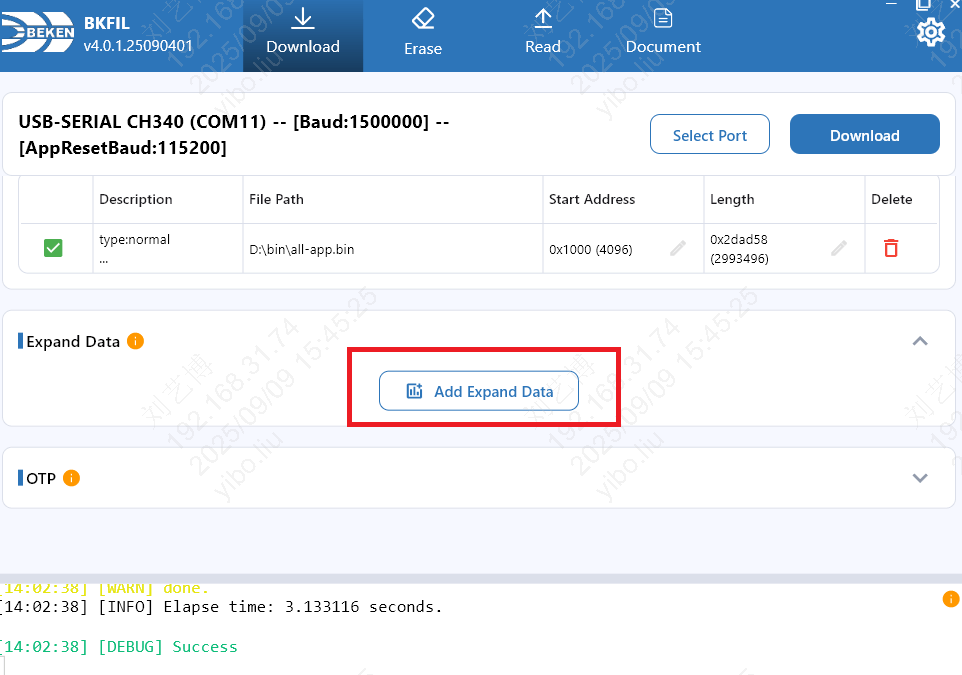

  1. 使用GUI

  • 添加拓展数据

  • 填写名称、类型、地址、数据

警告

名称中间不能有空格。

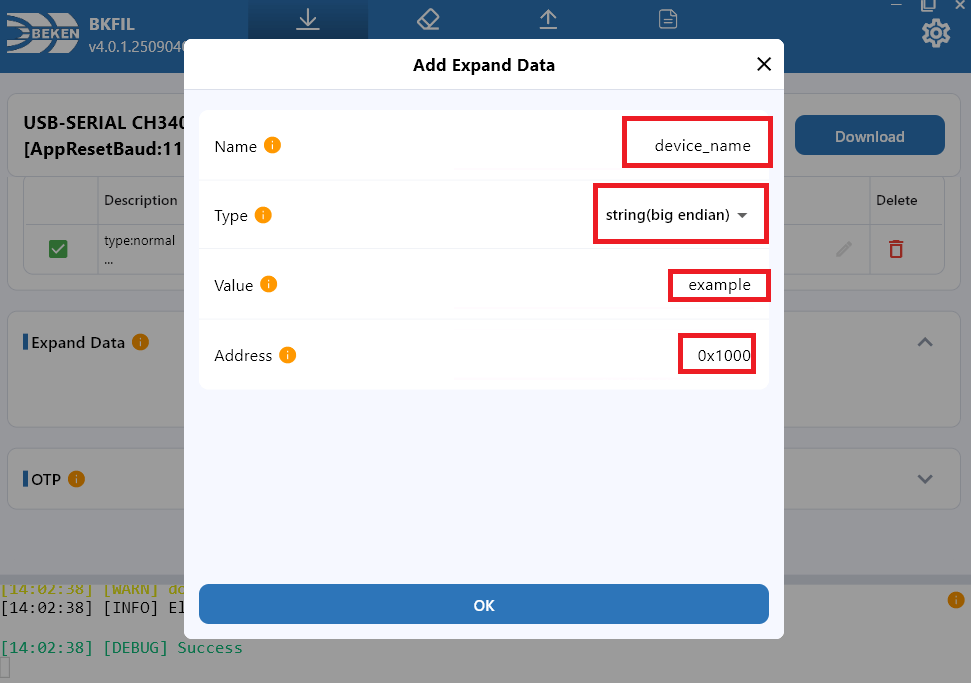

../../_images/download_device_name_1.png
../../_images/download_device_name_2.png

烧录拓展数据

  1. 使用CLI .\bk_loader.exe download -p COM11 -b 1500000 --reset_baudrate 115200 --expand_data name@type@addr@value --reboot

  • name：拓展数据名称

  • type：字节序

  • addr：拓展数据地址

  • value：拓展数据值

  1. 使用GUI

  • 添加拓展数据

  • 填写名称、字节序、地址、数据

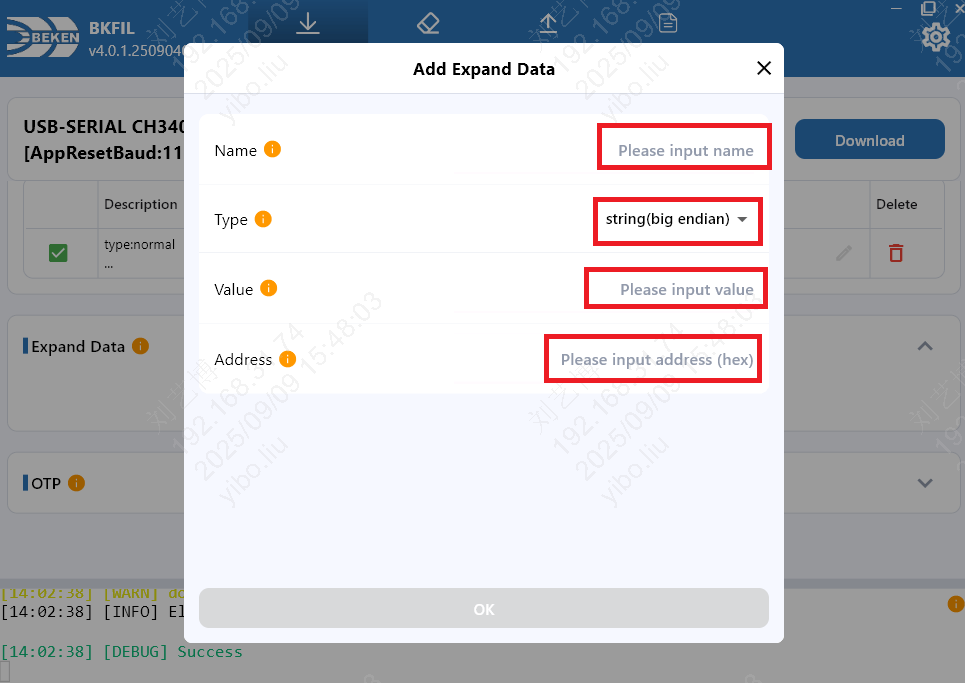

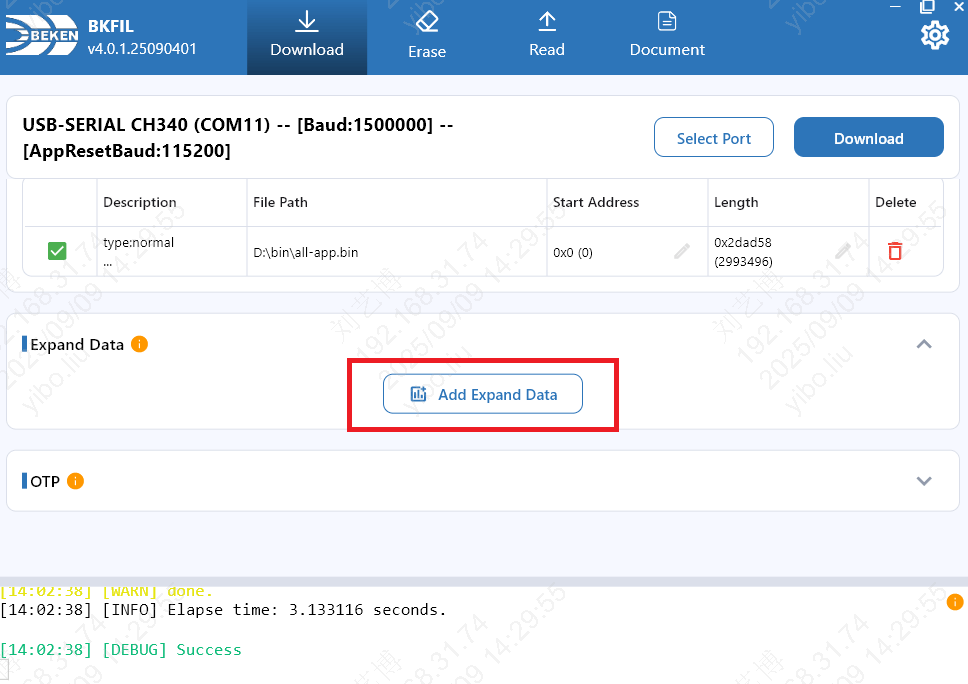

../../_images/download_expand_data_1.png
../../_images/download_expand_data_2.png

烧录OTP/eFuse

OTP/eFuse 文件为 JSON 格式

  1. 使用CLI

    .\bk_loader.exe download -p COM11 -b 1500000 --reset_baudrate 115200 --safe_json D:/safe.json --reboot

  • --safe_json: OTP/eFuse 文件路径

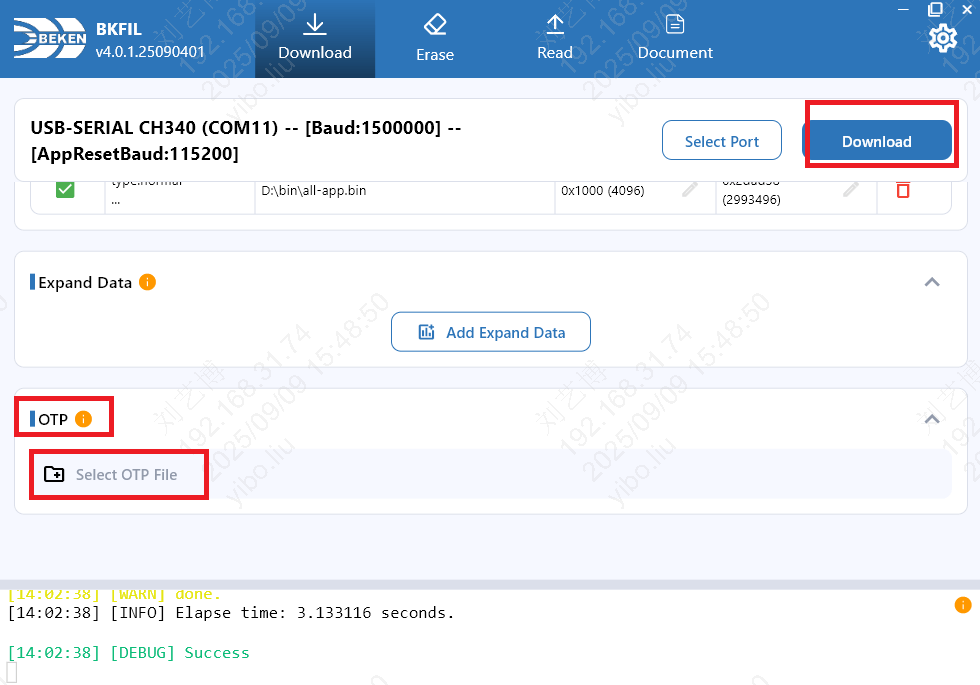

  1. 使用GUI

  • 选择 OTP/eFuse 文件

备注

OTP/eFuse 文件格式，请参考 https://docs.bekencorp.com/arminodoc/bk_idk/bk7236/zh_CN/v2.0.1/developer-guide/config_tools/bk_config_otp_efuse.html。

警告

警告： OTP/eFuse 数据一旦烧录将无法修改，请务必确认数据内容完全正确后再进行烧录操作！

../../_images/download_efuse.png

将flash数据全部擦除

  1. 使用CLI

    .\bk_loader.exe erase -p COM11 -b 1500000 --reset_baudrate 115200 --chip_all --reboot

  • erase：擦除

  • --chip_all：flash全部

  • --reboot：擦除完成后重启设备

  1. 使用GUI

  • 选择全量擦除

警告

警告： flash中包含重要的校准数据,请确保擦除区域的正确性。

../../_images/erase_all.png

擦除flash指定区域数据

  1. 使用CLI

    .\bk_loader.exe erase -p COM11 -b 1500000 --reset_baudrate 115200 -f 0x1000-0x2000,0x3000-0x4000 --reboot

  • erase：擦除

  • -f:指定要擦除的flash区域

  • 格式：-f:addr1-length1,addr2-length2

    • addr1: 要擦除的flash区域的起始地址

    • length1: 要擦除的flash区域的长度

    • addr2: 要擦除的flash区域的起始地址

    • length2: 要擦除的flash区域的长度

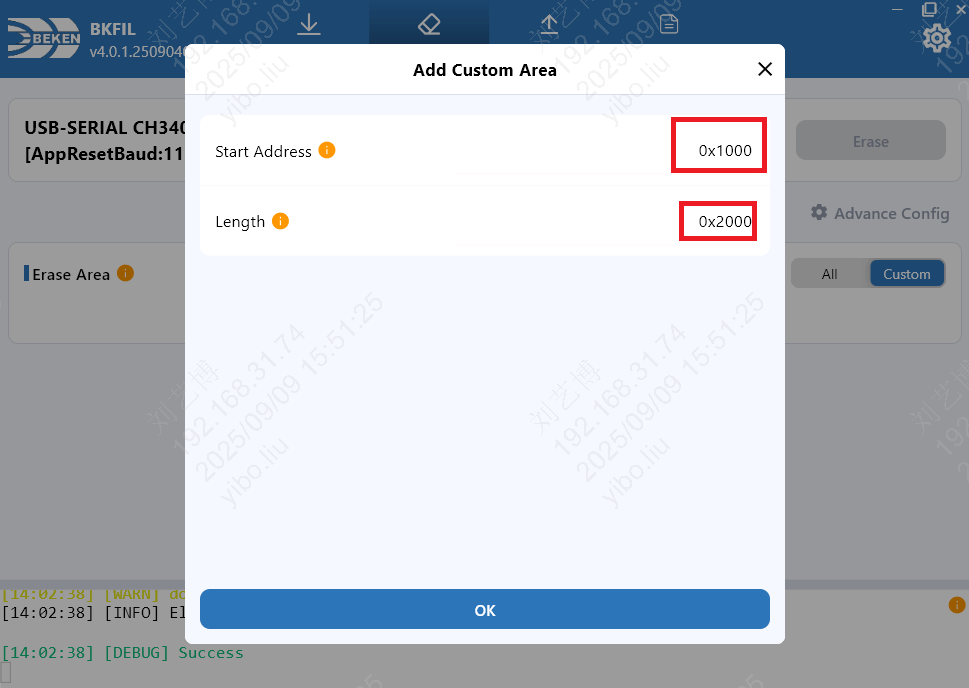

  1. 使用GUI

  • 填写区域

  • 开始擦除

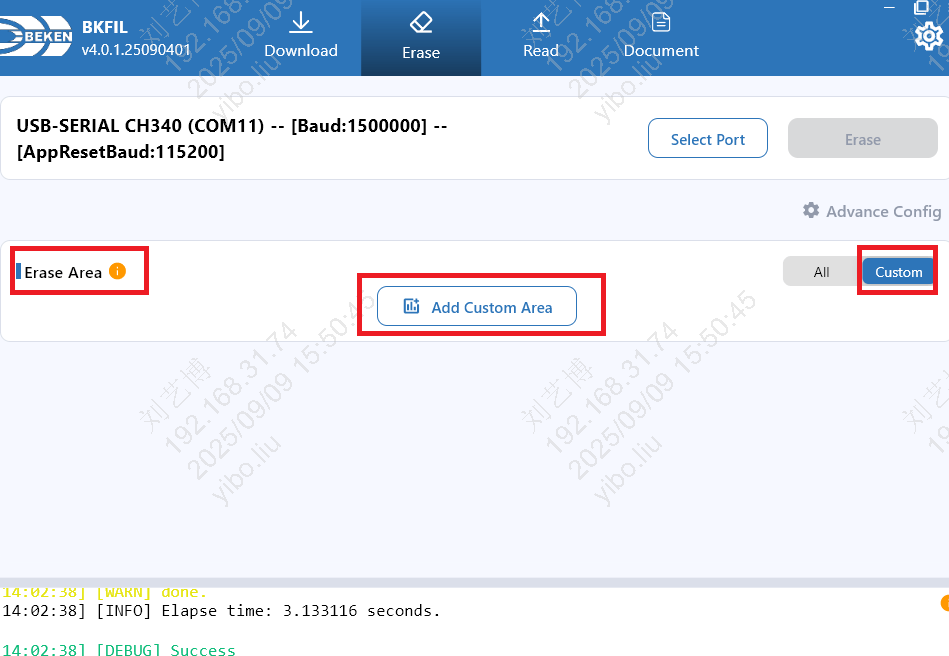

../../_images/erase_custom_1.png
../../_images/erase_custom_2.png

读取 OTP/eFuse

GUI 入口为 otp/efuse，由工具按地址自动识别 OTP 或 eFuse；CLI 也可使用单独的 --read_efuse / --read_otp 指定通道。

  1. 使用CLI

    • 自动识别（推荐，对应 GUI 自定义模式）：

      .\bk_loader.exe read -p COM11 -b 1500000 --reset_baudrate 115200 --read_otp_efuse_auto 0x44850014-4 --reboot

    • 仅读 eFuse：

      .\bk_loader.exe read -p COM11 -b 1500000 --reset_baudrate 115200 --read_efuse 0-0 --reboot

    • 仅读 OTP：

      .\bk_loader.exe read -p COM11 -b 1500000 --reset_baudrate 115200 --read_otp 0x4b010000-4 --reboot

    字段说明：

    • read：读取

    • --read_otp_efuse_auto：按地址自动识别 OTP/eFuse 通道；具体地址范围请参考芯片手册

    • --read_efuse：仅读 eFuse；入参为 addr-length，0-0 表示读取 eFuse 的全部

    • --read_otp：仅读 OTP，地址为 OTP 寄存器地址

    • 入参格式：addr-length，多段以英文逗号分隔（如 0x44850014-4,0xa-4）

  2. 使用GUI

  • 读取类型选择 otp/efuse

  • 读取模式有两种：

    • 自定义：手动添加一条或多条地址区间（地址 + 长度）

    • 按 JSON：选择本地 JSON 配置文件，按文件内容批量读取

../../_images/read_efuse.png

读取flash全部数据

  1. 使用CLI

    .\bk_loader.exe read -p COM11 -b 1500000 --reset_baudrate 115200 --chip_all --reboot

  • --reboot：读取完成后重启设备

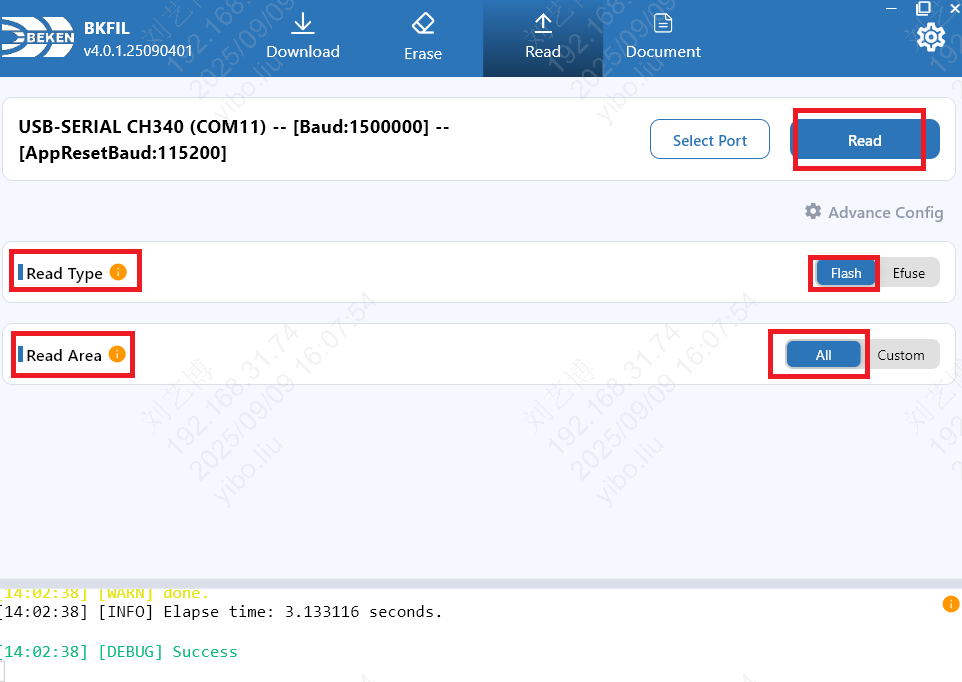

  1. 使用GUI

  • 选择全部flash

../../_images/read_all.png

读取flash指定区域

  1. 使用CLI

    .\bk_loader.exe read -p COM11 -b 1500000 --reset_baudrate 115200 0 -f 0x0-0x1000,0x2000-0x3000 --reboot

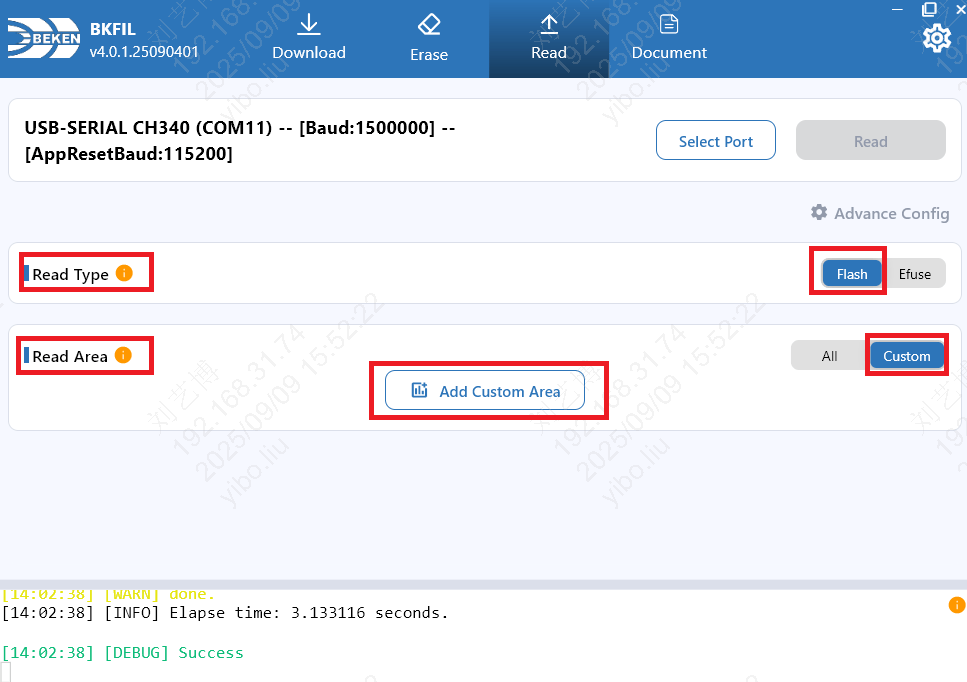

  2. 使用GUI

  • 填写区域

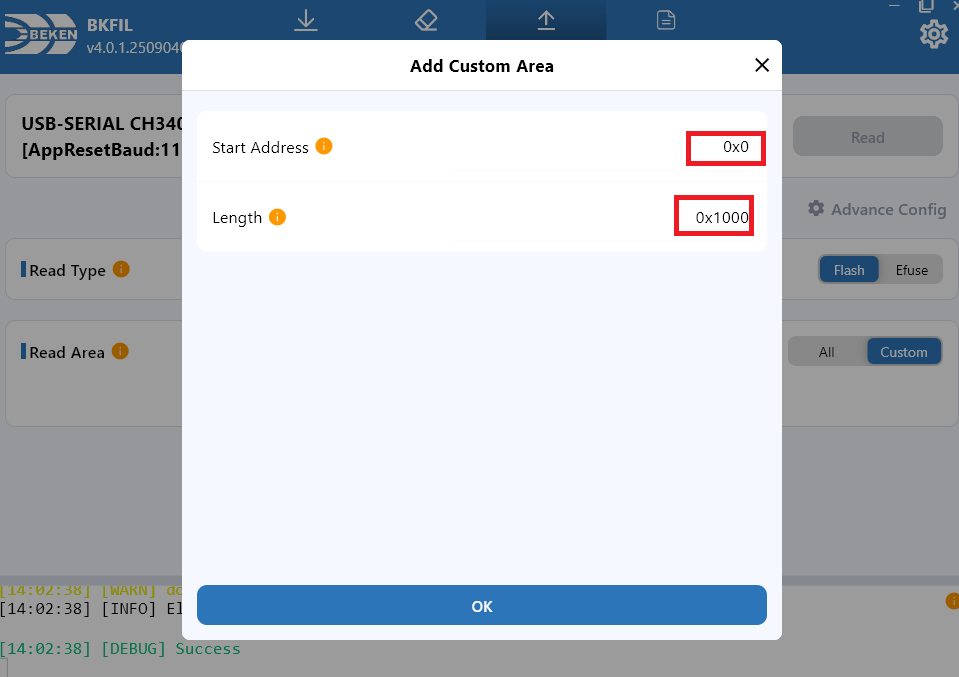

../../_images/read_custom_1.png
../../_images/read_custom_2.png
