术语解释

芯片介绍

芯片分为开启安全功能的芯片（统称为安全芯片）和未开启安全功能的芯片（统称为非安全芯片）。

  • 安全芯片：使用bootloader进行烧录、读取、擦除。

  • 非安全芯片：使用bootrom进行烧录、读取、擦除。

bin

  • bin文件是烧录到flash中的固件。

  • 不同类型的业务对应不同的bin文件，不同的bin文件有不同的作用。

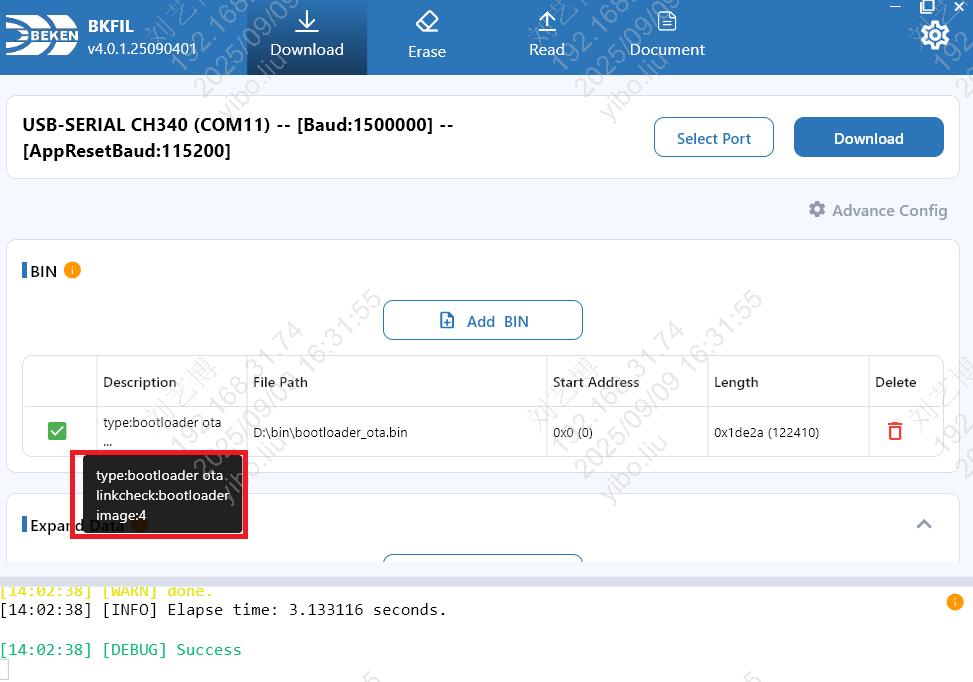

bin分类如下：

  • normal

    普通bin文件，包含了完整的应用程序代码和数据。

  • ota

  • bootrom all bin

  • bootloader app

  • secure fix

  • outter

  • normal fixed

  • bootlader ota

    升级bootloader。

../../_images/download_bin_type.png

波特率

  1. Baud：工具在烧录、读取、擦除的过程中，使用的通信波特率。

  2. AppRestBaud：APP运行时的波特率。工具给芯片发送reset指令时，会将串口切换到此波特率，然后再发送reset指令,默认为115200。

USB转串口芯片波特率支持

不同的USB转串口芯片对波特率的支持有所不同，请根据您使用的芯片选择合适的波特率：

芯片型号

最大支持波特率

CP210X

2000000 (2 Mbps)

CH340

2000000 (2 Mbps)

FT232R / FT232RL

3000000 (3 Mbps)

FT2232 / FT4232 (多通道)

6000000 (6 Mbps)

备注

如果选择的波特率超过芯片支持的最大值，可能会导致通信失败。建议根据实际使用的USB转串口芯片选择合适的波特率。

芯片选择

研发模式下，下载 / 读取 / 擦除页面顶部提供「芯片选择」，可在以下两项之间切换，选择后会自动记忆：

  • BK3515N：明确指定芯片为 BK3515N，按该芯片执行下载 / 读取 / 擦除。

  • BK72xx 系列：由设备自动识别芯片型号，适用于 BK72xx 系列芯片。

备注

工厂模式的芯片选择在工厂配置中单独设置，不受此处影响。

烧录功能

添加bin

  • 描述：简介bin文件的基本信息，包括包含的镜像数量、工作环境和bin的业务种类。

  • 长度：文件要烧录的长度。只有normal类型的bin可以编辑长度。

  • 地址：文件要烧录到flash的指定地址。只有normal类型的bin可以编辑地址。

拓展数据

扩展数据功能允许将一些特定数据（如MAC地址、设备名称、BLE地址等）写入到flash的指定地址。

  • 名称：扩展数据的名称，名称中间不允许有空格。

  • 类型：指定数据的字节序，支持以下四种类型： 0. hex(little endian)：十六进制小端格式 1. hex(big endian)：十六进制大端格式 2. string(little endian)：字符串小端格式 3. string(big endian)：字符串大端格式

  • 数据：要写入到flash的具体数据，根据类型的不同，数据的格式也不同。

  • 地址：指定数据要写入到flash的指定地址。

OTP

选择otp文件进行烧录。

警告

在进行OTP烧录前，请务必确认OTP文件的内容完全正确，避免因错误数据导致芯片功能异常。

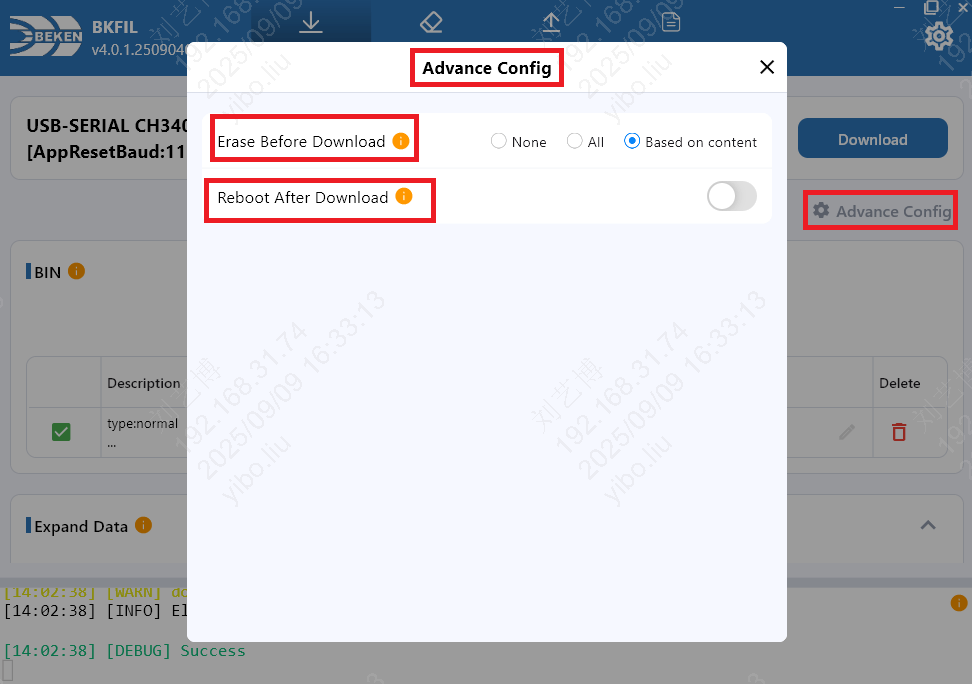

烧录高级配置

  • 烧录前是否需要擦除flash

    • 不擦除：烧录前不擦除flash

    • 全擦除：烧录前全擦除flash，清除所有数据

    • 根据内容擦除：擦除要烧录的区域

  • 烧录后是否重启

    • 不重启：烧录后不重启板子

    • 重启：烧录后自动重启板子

../../_images/download_advance_config.png

擦除功能

擦除全部和擦除指定区域。

擦除全部

擦除全部功能会擦除整个flash区域，清除所有存储在flash中的数据。

警告

警告： 擦除整个flash区域后，flash中的数据会全部丢失，包括一些重要的校准数据和用户配置数据。

擦除指定区域

添加指定区域，工具进行擦除。

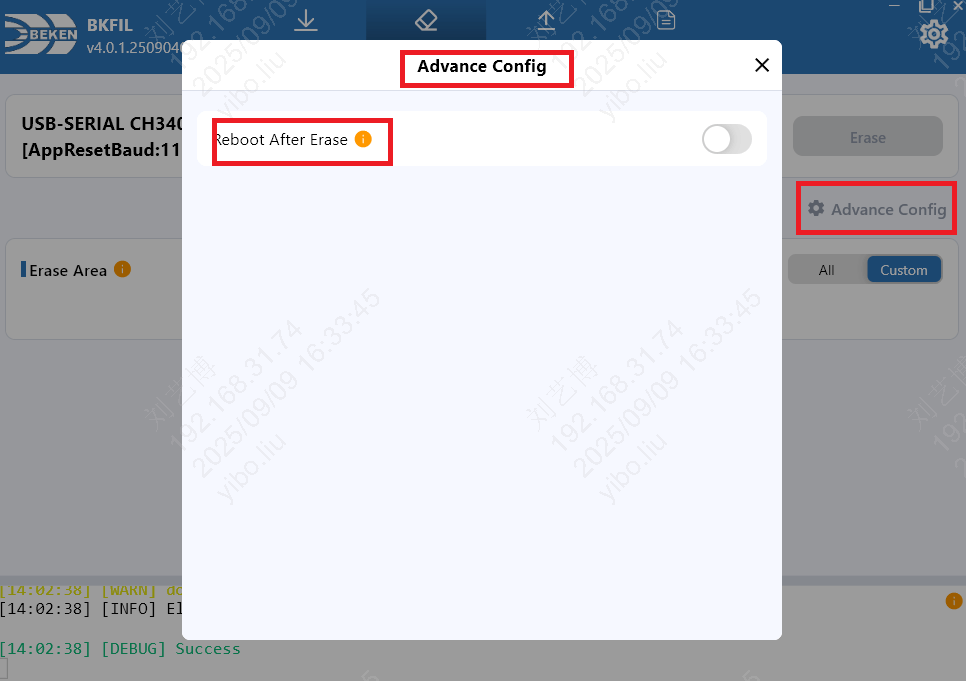

擦除高级配置

  • 擦除后是否重启

    • 不重启：擦除后不重启板子

    • 重启：擦除后自动重启板子

../../_images/erase_advance_config.png

读取功能

读取全部、读取指定区域、读取efuse。

读取全部flash

读取全部flash功能会将flash中所有内容读取出来，并存储到对应的文件中。

读取自定义区域flash

填写指定区域，工具进行读取。

读取efuse

读取efuse配置。

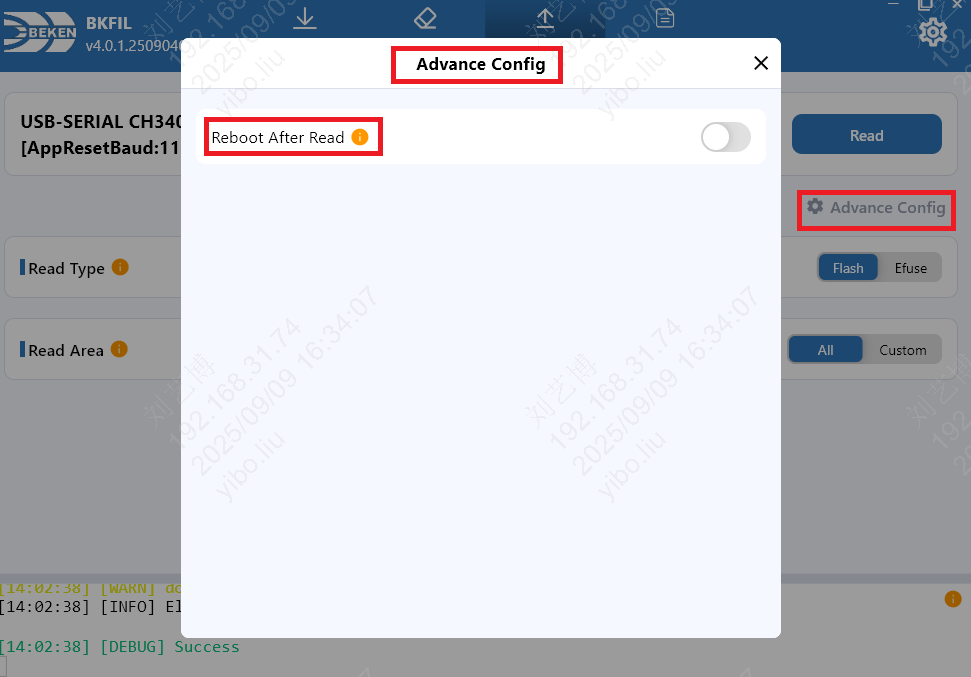

读取高级配置

  • 读取后是否重启

    • 不重启：读取后不重启板子

    • 重启：读取后自动重启板子

../../_images/read_advance_config.png

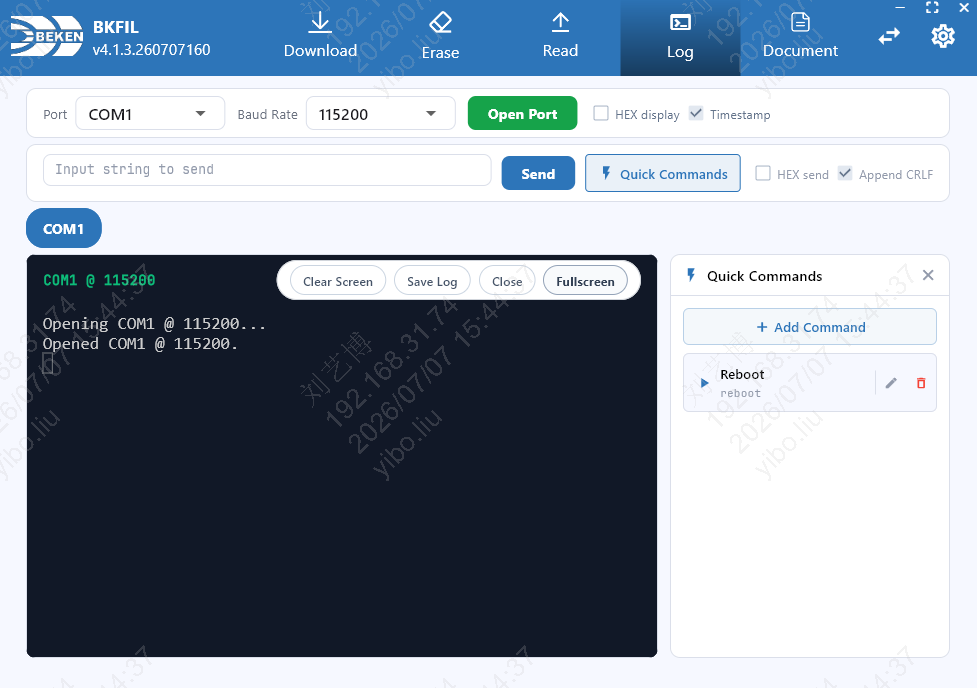

串口日志

串口日志用于打开串口、实时查看设备日志，并向设备发送指令，适用于调试与自检。入口为顶部导航栏的「日志」标签。

../../_images/serial_log_page.png

打开串口

  • 串口：选择要打开的串口。

  • 波特率：选择通信波特率，默认 115200。

  • 打开串口：按所选串口与波特率建立会话。每个串口对应一个独立的会话 Tab，可在多个串口之间切换；会话状态有「打开中」「已打开」「已暂停」「恢复中」「已断开」「已关闭」「异常」，保存日志时另有「保存中」指示。

  • HEX 显示：以十六进制形式显示接收到的日志。

  • 时间戳：在每行日志前显示时间戳。

发送指令

  • 字符串发送：在输入框中输入要发送的内容，点击「发送」下发。

  • HEX 发送：勾选「HEX 发送」后按十六进制格式输入（例如 01 03 00 00）。每 2 位组成 1 个字节，可使用空格、逗号、分号或冒号分隔；格式非法时不会下发。

  • 追加 CRLF：发送时在末尾追加回车换行；勾选「HEX 发送」时会自动关闭该选项，HEX 发送不追加 CRLF。

  • 发送仅作用于当前选中的串口 Tab。

快捷指令

点击「快捷指令」打开侧栏，用于管理与下发常用指令。

  • 新增指令：填写名称与内容后保存。

  • 编辑 / 删除：修改或删除已有指令。

  • 发送：一键下发对应指令。工具默认内置一条名为 Reboot 的快捷指令（内容为 reboot），可在此基础上自行增删。

日志显示与保存

  • 清屏：清空当前会话的日志显示。

  • 保存日志：将后续日志记录保存到文件。

  • 关闭：关闭当前串口会话。

  • 全屏显示：全屏查看日志窗口。

AI 能力接口服务

AI 能力接口服务是 BKFIL 内置的本机 HTTP 服务，将部分能力以接口形式对外开放，供外部工具或 AI 调用，实现自动化操作。

备注

该服务监听 0.0.0.0，会绑定所有网卡；端口在 17631–17640 段内取第一个可用端口（默认起始端口 17631，被占用时自动顺延），建议仅在可信网络或本机环境中使用。外部工具可对该端口段逐个 GET /v1/capabilities，以返回 service 为 bkfil_ai_capability 的端口作为实际服务端口。 当 BKFIL 处于工厂模式等状态时服务不可用，此时相关接口会返回 503 AI_CAPABILITY_UNAVAILABLE，并在 reason 中说明原因。

备注

可在 BKFIL 设置页查看该服务的运行状态与实际监听端口，无需手动探测端口即可确认服务是否可用。

主要能力

  • raw_task：在指定串口执行原始命令（如烧录、读取版本等），任务完成后可下载执行产物。

  • serial_log：以共享方式打开串口，采集并向设备发送串口日志数据。

服务通过 REST 接口启动任务、上传 / 下载文件、查询状态，并通过 WebSocket 订阅任务事件。完整的接口说明（端点、请求 / 响应、参数、错误码等）请以下文引用的技能仓库为准。

配合 Armino Skills 使用

BKFIL 可与 Armino SDK AI 开发技能包 配合使用。 在支持的 Agent 平台（如 Cursor、Claude Code）加载这些技能后，即可用自然语言完成固件烧录、 串口日志查看等操作，底层通过本服务执行。

备注

完整的接口说明（端点、请求 / 响应、参数、错误码等），以及技能的安装、配置、连接模式与具体用法，请以上述仓库为准（内容持续更新）。
