Beken Genie火山RTC版本

1. 简介

本工程是基于，端对云，云对大模型的设计方案。

支持双屏显示，提供视觉加语音的陪伴体验和情绪价值。

支持端侧打通，各种通用大模型的设计方案，直接对接Open AI、豆包、DeepSeek等。

并且能够有效，利用云的分布式部署，降低网络延迟，提高交互体验。

支持端侧AEC，NS等音频处理算法，支持G711/G722编码格式，支持KWS关键字打断唤醒，支持提示音播放。

包含常用外设的参考设计以及Demo，比如，陀螺仪，NFC，按键，震动马达，Nand Flash，LED灯效，充电管理，DVP camera，双QPSI屏。

本工程使用火山RTC

1.1 硬件原理图

AI玩具开发板原理图

AI玩具开发板_底层位号图

AI玩具开发板_顶层位号图

1.2 规格

硬件配置：

SPI LCD X2 (GC9D01 160x160)

麦克

喇叭

SD NAND 128MB

NFC (MFRC522)

陀螺仪 (SC7A20H)

充电管理芯片 (ETA3422)

锂电池

DVP (gc2145)

软件特性：

AEC

NS

G722 / G711u

唤醒词定制

WIFI Station

BLE

BT PAN

1.3 按键

开发板下边靠右三个按键，对应丝印S1,S2,S3;右边一个按键K1

开关机

开机：长按(>=3秒) S2 开机
关机：当系统处于开机状态时，长按(>=3秒) S2 关机

配网

配网：当系统处于开机状态时，长按(>=3秒) S1 进入等待配网状态

喇叭音量控制

调大音量：单击 S1 按钮调大音量
调小音量：单击 S3 按钮调小音量

恢复出厂设置

恢复出厂设置：长按 S3 按钮恢复出厂设置

复位按键K1

关机状态复位：单击 K1 按钮，系统从关机状态开机
开机状态复位：单击 K1 按钮，系统从开机状态硬重启

按键功能开发请参考火山RTC

1.4 灯效

开发板上边有红绿两个状态指示灯，重要信息红灯闪烁，一般性提示绿灯闪烁，以及特殊性提醒红绿灯交替闪烁。

绿灯常亮/长灭提示信息

开机时，绿灯长亮，等待用户操作或下一个事件开始

对话开始，绿灯灭

红绿灯交替闪烁提示信息

用户配网：用户配网

绿灯闪烁提示信息

上电联网中：绿灯快闪

大模型服务器连接成功：绿灯慢闪

对话停止：绿灯慢闪

红灯闪烁提示信息

配网失败/网络重连失败：红灯快闪

RTC连接断开：红灯快闪

大模型服务器连接断开：红灯快闪

电池电量低于20%：红灯慢闪30秒后自动停止闪烁；如果充电中，则红灯不闪烁

无重要提醒事件：当无重要提醒事件时，红灯处于关闭状态

灯效开发参考代码led_blink.c。

1.5 SD-NAND存储器

SD-NAND存放本地资源文件，比如显示屏上的图片资源文件

SD-NAND存储器默认使用FAT32文件系统，供应用程序通过VFS接口间接调用FATFS开源程序接口访问文件

PC端，通过USB接口，读写访问开发板SD-NAND文件(开发板左边USB接口)

请注意PC端删除的文件，不要同时被本地应用程序使用，防止系统异常

1.6 陀螺仪-Gsensor

本地Gsensor支持唤醒系统功能，用户可以S形轨迹晃动开发板，将系统唤醒

1.7 充电管理

1.当前开发板使用充电管理芯片型号为 (ETA3422)

2.充电满时，充电口边上的红灯会关闭，绿灯亮；红灯亮表示在充电

3.注意：在充电过程中或者外部电源接入的情况下，系统切换至外部输入电压源进行电压检测，而非使用电池电压，此时用命令获取的电压为外部输入电压。

4.充电状态监测取决于GPIO51和GPIO26。

GPIO51负责检测是否为充电状态，GPIO51为高时，存在外部供电输入，反之，则没有。

GPIO26为高时，则表示电池正在充电中。为低时，则表示电池已经充满电。

注意：该功能需要确认硬件上R14电阻是否已经焊接，如无焊接，需额外焊接。

具体硬件信息以该项目原理图为准。

5.使能充电管理功能需配置CONFIG_BAT_MONITOR=y，使能充电管理的测试用例需配置CONFIG_BATTERY_TEST=y。

6.配置电池测试命令使能后，可以通过battery命令对电池的信息进行获取。

比如“battery init”可以对电池监控任务进行初始化。

“battery get_battery_info”可以查看电池的基本信息。

“battery get_voltage”可以查看电池当前的电压值。

“battery get_level”可以查看电池当前的电量。

如上命令使用时，需注意是否为外部电源供电情况下，否则检测电压信息为外部供电电压。

具体其他命令，可以只发送“battery”，打印相关命令支持。更进一步信息，可参考cli_battery.c中的定义。

7.当电量等于或小于20%时，会发送低电量告警事件。

只有不插电的时候会触发，外部供电或者充电时，不会发送低电量告警。

每次进入低电量状态时，只会发送一次。

此时，另一侧的红灯慢闪30s。

8.充电管理任务在充电时，会打印“Device is charging…”信息。

9.在充满电时，会打印“Battery is full.”信息。

10.尽管电池存在低压保护功能，但建议用户在低电量的时候及时充电，可延长电池的寿命。

11.用户如果使用其他厂家的电池，需要根据具体电池的信息修改电量插值表s_chargeLUT以及iot_battery_open中电池基本信息的内容。

12.在我们的SDK中，我们提供了电流、电压和电量的API函数。目前，电池仅支持电压和电量的检测功能。需要注意的是，电流检测的API接口虽然已保留，但目前尚未实现，因此如果用户的设备支持电流检测，需要自行对电流的API进行实现。

13.由于目前硬件仅支持非充电状态下的电量检测，若用户需要充电期间检测电压，硬件上需要进行改造。去除D6二极管和R21电阻即可。

14 按键旁边的USB口既是充电口又是串口。

15.电量采样的ADC接口为芯片内部的ADC0，外部不需要接电阻分压电路再加ADC通道采集。ADC0与VBAT监控通道直连，该接口为芯片内部专用接口，没有外部连线。

16.注意：电池最高检测电压为4.35V。高于该电压存在烧坏系统的风险。

1.8 唤醒词

hi armino 或 嗨阿米诺 用于唤醒，本地端侧和云端AI互动，同时LCD亮起，展示眼睛动画。

响应词为 A Ha

byebye armino 或 拜拜阿米诺 用于关闭，本地端侧和云端AI互动，同时关闭LCD，眼睛动画不再展示。

响应词为 Byebye

1.9 马达

1.LDO连接马达的正极，PWM连接马达的负极，通过调节PWM的占空比来控制马达的振动强度。

2.通过长按按键开机时，马达会振动。

3.PWM详细使用例程见cli_pwm.c。

1.10 提示音

开发板工作过程中会根据事件播放对应提示音，事件对应的提示音内容如下：

蓝牙配网：

开始蓝牙配网： 请使用蓝牙配网

蓝牙配网： 蓝牙配网失败，请重新配网。

蓝牙配网成功： 蓝牙配网成功

连网

连网中： 网络连接中，请稍后。

连网失败： 网络连接失败，请检查网络。

连网成功： 网络连接成功

唤醒和关闭

唤醒： A Ha

关闭： Byebye

AI智能体

AI智能体连接成功： AI智能体已连接

AI智能体断开连接： AI智能体已断开

设备断连

设备断开连接： 设备断开连接

电池电量

电池低电量： 电池电量低，请充电。

请参考文档：音频组件开发指南默认提示音文件资源路径： /projects/common_componets/resource/

1.11 倒计时

配网事件倒计时为五分钟，五分钟未配网，则芯片会进入深度睡眠(类似于关机)。

网络错误倒计时为五分钟，若发生网络错误，五分钟内网络未恢复，则芯片会进入深度睡眠。

待机状态倒计时为三分钟，系统上电后默认状态为待机状态，当您喊 byebye armino 或 拜拜阿米诺 之后，系统也会处于待机状态，若无其他事件发生，三分钟后芯片会进入深度睡眠。

您可以在countdown_app.c的s_ticket_durations[COUNTDOWN_TICKET_MAX]数组里修改倒计时时间。

1.12 火山RTC

火山RTC，参考文档火山RTC

2. 工程使用介绍

2.1 代码下载及编译

AIDK 代码下载

SDK 构建环境搭建

代码编译: make bk7258 PROJECT=volc_rtc

在源代码根目录下编译

工程目录位于 <source code>/project/volc_rtc

2.2 APP注册和下载

APP下载：https://docs.bekencorp.com/arminodoc/bk_app/app/zh_CN/v2.0.1/app_download/index.html

注册登录：使用邮箱注册登录

2.3 固件烧录和资源文件烧录

2.3.1 烧录固件

烧录固件可请参考如下文档固件烧录

备注

烧录的二进制文件位于 <source code>/build/volc_rtc/bk7258/all-app.bin

2.3.2 拷贝资源文件

将 <source code>/project/common_components/resource 目录音视频文件拷贝到AIDK开发版的SD NAND中。 SD NAND具体使用方法可参考 Nand磁盘使用注意事项

2.3.3 上电

烧录编译好的all-app.bin文件并上电执行即可。

2.4 配网

2.4.1 首次配网

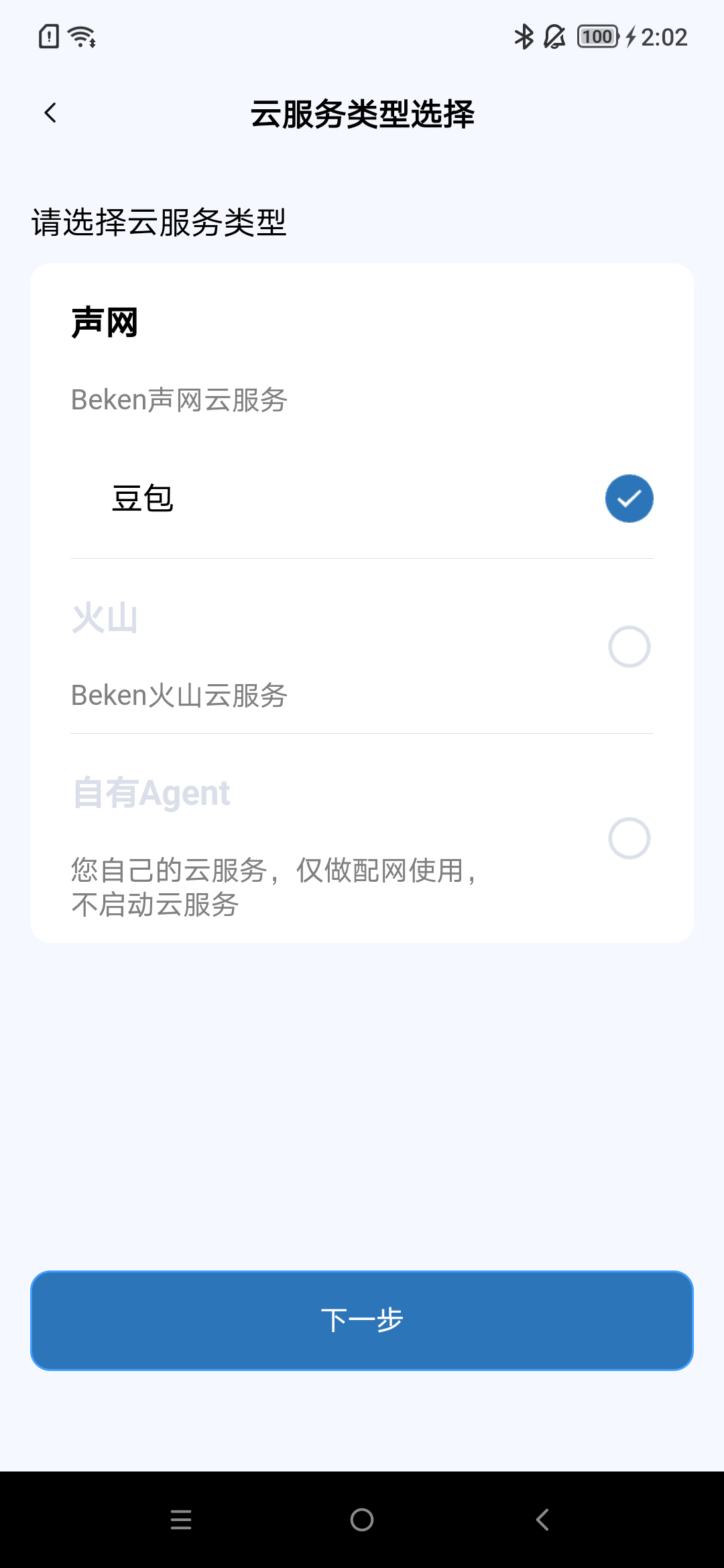

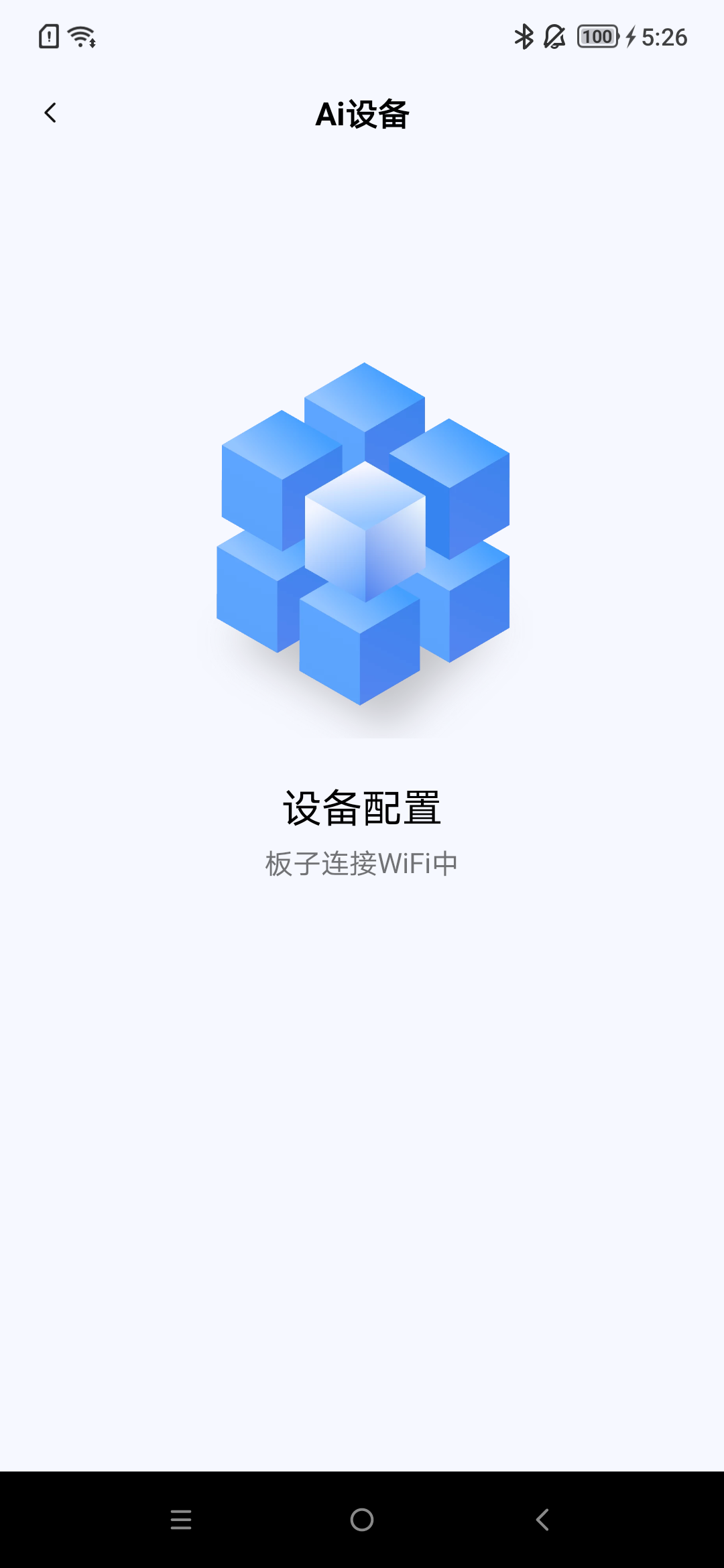

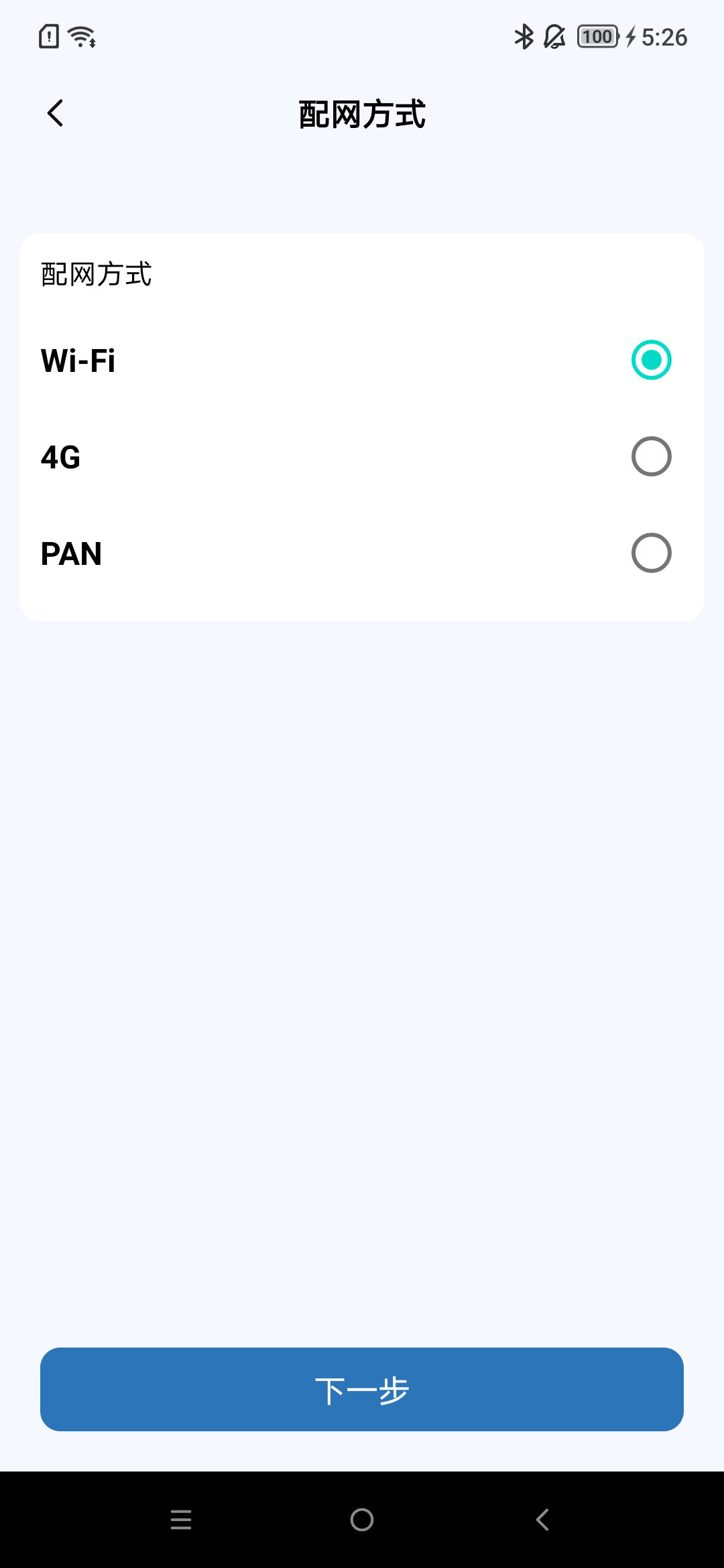

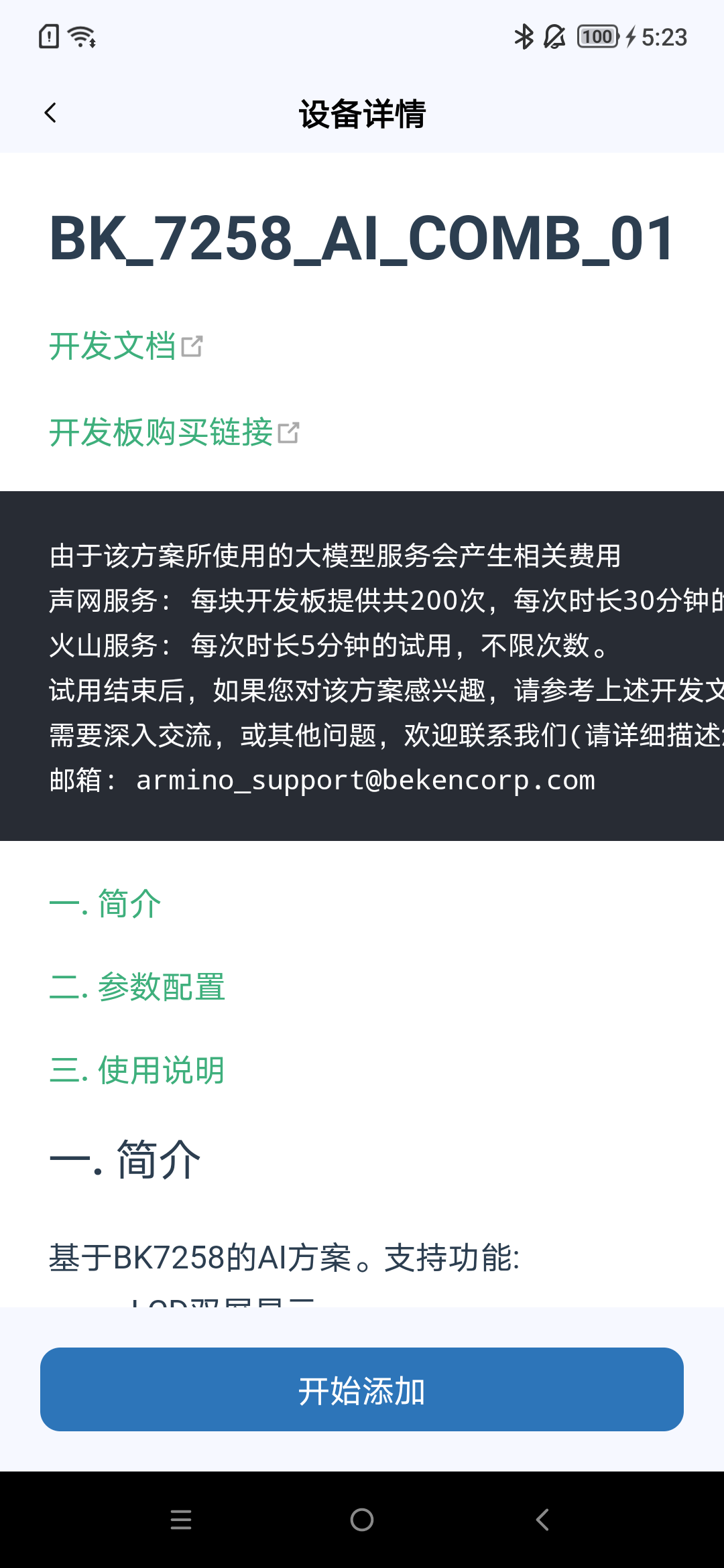

a)手机进入如下界面，按照图片步骤操作

b)手机开始BLE扫描后，长按下图配网键3s，板子进入配网模式

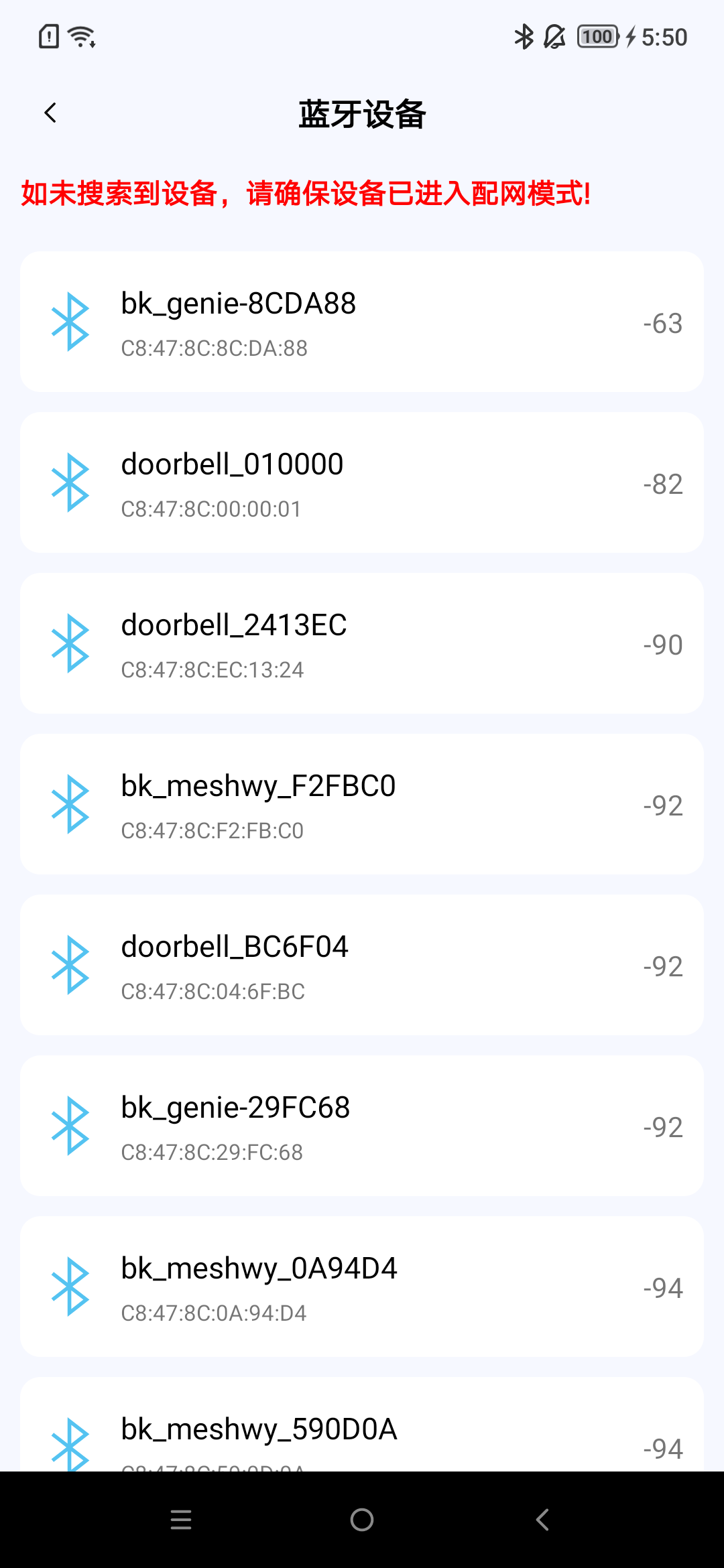

c)手机端扫到如下设备，点击设备开始配网

2.4.1 重新配网

警告

重新配网之前，需要原来的配网的手机上，把设备移除，然后再重复上述章节的操作。

移除设备方法如下：

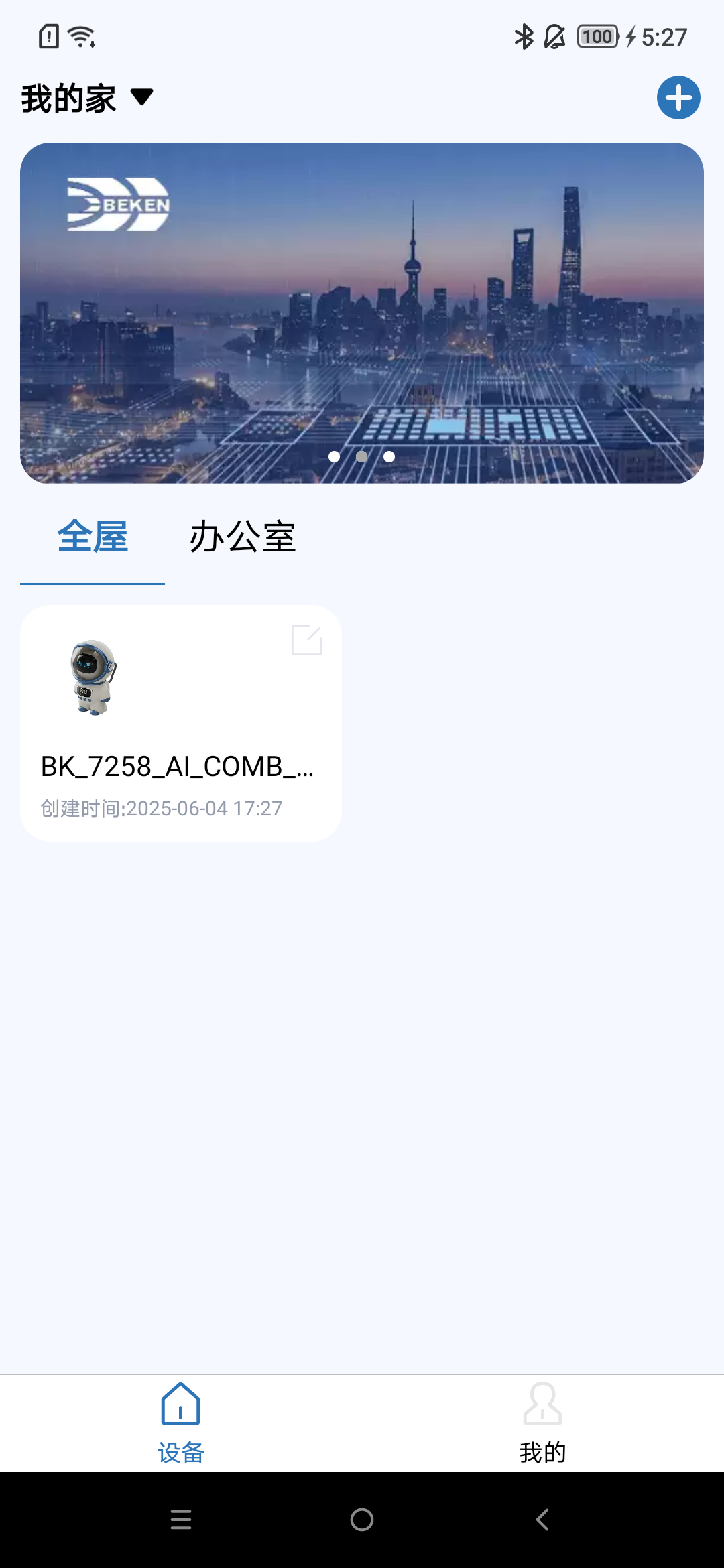

a)长按图示区域，会弹出提示框。

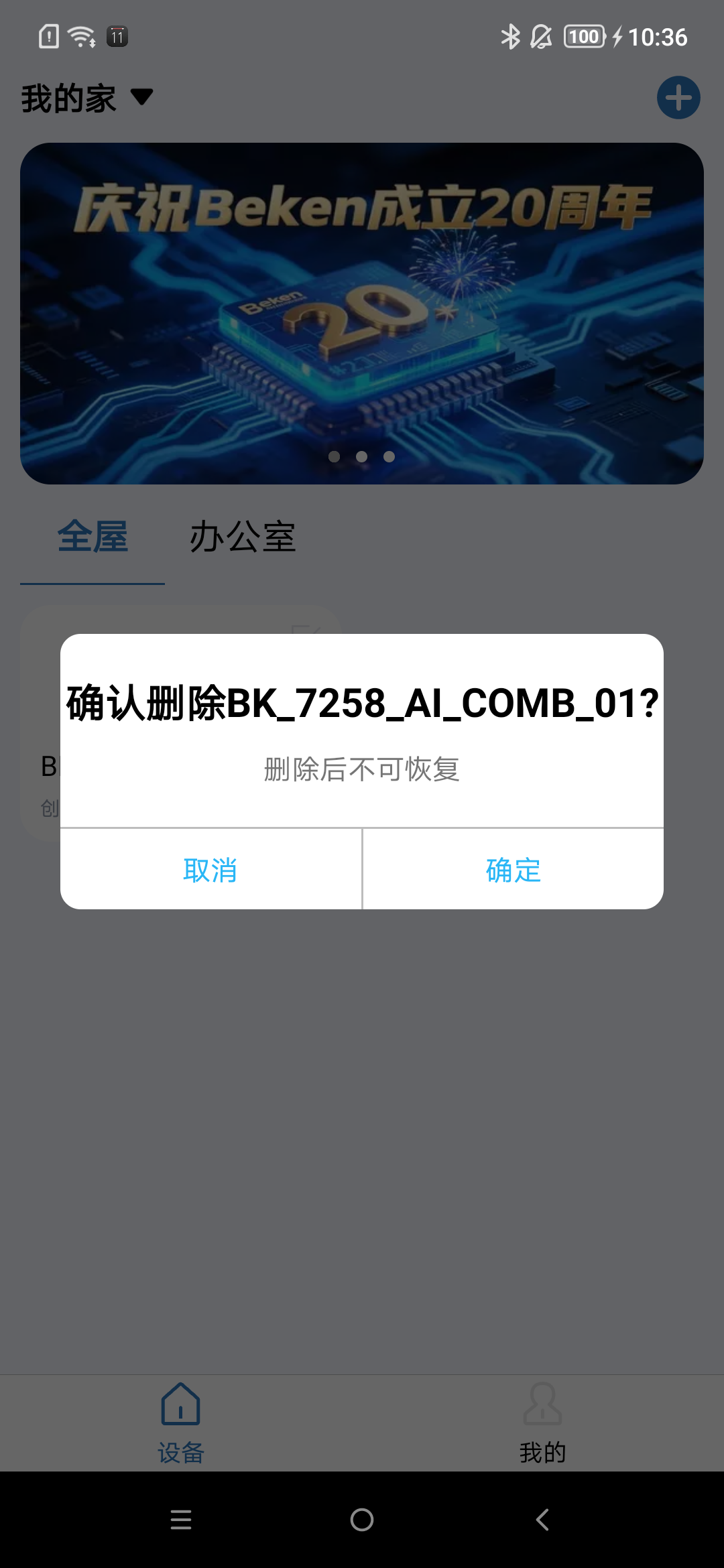

b)点击确认，完成操作。

备注

更多APP操作，请参考APP文档：

https://docs.bekencorp.com/arminodoc/bk_app/app/zh_CN/v2.0.1/app_usage/app_usage_guide/index.html#ai

2.5 AI对话

对板载mic说唤醒词 hi armino 或 嗨阿米诺，设备唤醒后会播放提示音 啊哈 ，然后可以进行AI对话

对板载mic说关键词词 byebye armino 或 拜拜阿米诺，设备检测到后会播放提示音 byebye ，然后进入睡眠，停止与AI的对话

3. 开发指南

3.1 模块架构图

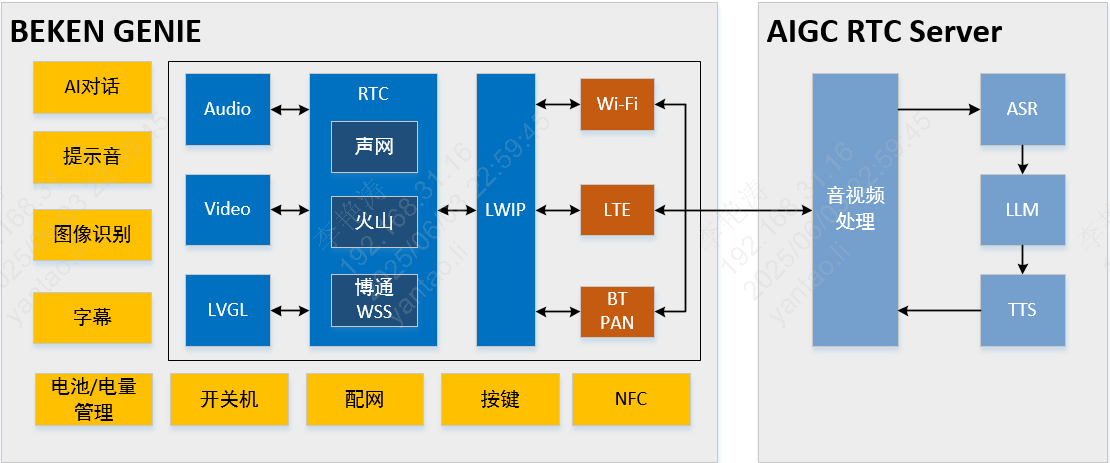

此AI demo方案和门锁方案类似，设备端和和AI大模型端双向语音通话，同时设备端向AI大模型端单向图传，门锁方案中的对端apk变为了AI Agent机器人。软件模块架构如下图所示：

module architecture Overview — Figure 3. software module architecture

方案中，设备端采集mic语音，通过火山RTC SDK将语音数据发送至服务器，服务器负责和AI Agent大模型的交互，将mic语音发送至AI Agent并获取回复，再将语音回复发送至设备端喇叭播放。

方案中，设备端采集图像，通过火山RTC SDK将每帧图像发送至服务器，服务器再将图像送至AI Agent大模型进行识别。

3.2 配网及对话时序图

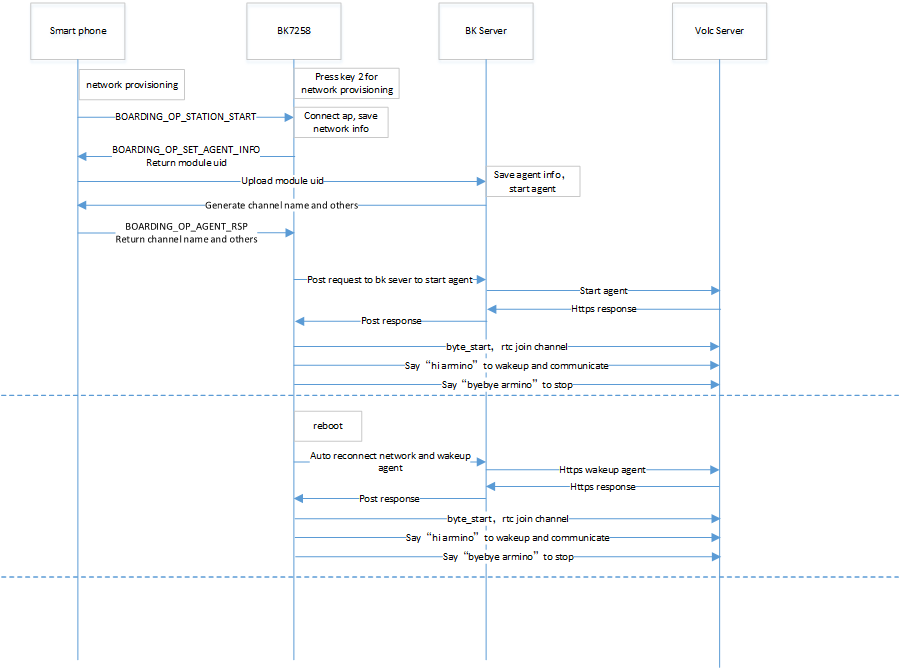

State Machine Overview — Figure 4. Operation Flow Sequence

3.3 工作状态机

1/2 Green light stays on.
3/4 Green and red lights flash alternately
5/6 Green light flashes quickly.
7 Green light flashes quickly.
8 LCD on, LED off.
9 LCD off
12/13 Red light flashes quickly

3.4 主要配置

打开火山RTC功能库需要在 cpu0 上打开以下配置:

Kconfig

CPU

Format

Value

CONFIG_VOLC_RTC_EN

CPU0

bool

y

打开Beken配网及agent启动需要在 cpu0 上打开以下配置:

Kconfig

CPU

Format

Value

CONFIG_BK_SMART_CONFIG

CPU0

bool

y

打开双屏显示及AVI播放需要打开以下配置:

Kconfig

CPU

Format

Value

CONFIG_LCD_SPI_GC9D01

CPU1

bool

y

CONFIG_LCD_SPI_DEVICE_NUM

CPU1

int

2

CONFIG_AVI_PLAY

CPU1

bool

y

CONFIG_DUAL_SCREEN_AVI_PLAY

CPU0 & CPU1

bool

y

CONFIG_LVGL

CPU1

bool

y

CONFIG_LV_IMG_UTILITY_CUSTOMIZE

CPU1

bool

y

CONFIG_LV_COLOR_DEPTH

CPU1

int

16

CONFIG_LV_COLOR_16_SWAP

CPU1

bool

y

3.5 按键开发说明

GPIO按键使用说明

按键功能配置，参考 /projects/common_components/bk_key_app/key_app_config.h 和 key_app_service.c，开发者在该表中填写对应的IO管脚和按键对应的回调函数事件即可
长按键时长配置参考multi_button.h中的LONG_TICKS宏定义
当前所有的按键事件转到任务中执行，如果按键事件执行程序被阻塞或执行时间过长，会影响按键响应速度

GPIO按键注意事项

请确认GPIO管脚只供按键使用，否则同一个GPIO管脚功能冲突，会引起按键无效问题
如果开发者开发板与beken_genie开发板不同，请根据开发板硬件设计重新配置GPIO。关于GPIO使用方法，请参考 bk_avdk/bk_idk/docs/bk7258/zh_CN/api-reference/peripheral/bk_gpio.rst

3.6 BLE配网及agent定制指南

BLE配网及agent相关代码主要分布在 /projects/common_components/bk_boarding_service 目录及 /projects/common_components/bk_smart_config 目录，客户可以参考如下说明定制自己的方案

核心代码如下：

进入BLE配网模式，请参考 bk_sconf_prepare_for_smart_config(void) 实现
手机app通过BLE交互配网信息，参考代码 bk_genie_message_handle(void)
将Agent配置参数发送给手机app，参考代码 bk_sconf_send_agent_info(char *payload, uint16_t max_len)
解析服务器启动Agent参数，参考代码 bk_sconf_prase_agent_info(char *payload, uint8_t reset)
启动Agent和RTC，参考代码 bk_sconf_wakeup_agent(uint8_t reset)
wifi连上后启动agent、保存wifi及agent信息及配网，参考代码 bk_sconf_netif_event_cb
保持（存flash）/擦除/获取Agent信息相关函数接口， bk_sconf_erase_agent_info bk_sconf_save_agent_info bk_sconf_get_agent_info
按键切换多模态，参考代码 ir_mode_switch_main
启动火山agent及设备端rtc，参考代码 bk_sconf_start_volc_rtc, reset参数用来通知beken服务器是否强制切回初始agent配置

3.7 火山相关功能开发

火山相关功能开发请参考火山RTC功能

4. 问题&回答

Q：应用层没有mic数据上报？ A：目前beken_genie默认支持基于命令词的语音唤醒功能，只有唤醒后才会上报mic采集的数据应用层，应用层再将数据发送给AI进行对话。如果客户不需要语音唤醒功能，可通过宏 CONFIG_AUD_INTF_SUPPORT_AI_DIALOG_FREE 将该功能关闭。

Q：UI资源播放显示异常？ A：本工程中使用的UI资源必须是AVI格式的视频，其分辨率是320x160，且必须经过AVI转换工具转换后才能使用，可先检查一下UI资源是否符合上述要求。
