I2S demo

[English]

1 功能概述

I2S demo支持音频信号在不同I2S配置下的传输。

2 代码路径

demo路径: \components\demos\media\audio\i2s

I2S模块API接口的详细说明请参考同网页: /api-reference/multi_media/bk_i2s.html

3 cli命令简介

demo支持的命令如下表:

Command

Description

cpu1 i2s_master_test {start|stop}

作为master运行I2S测试demo

cpu1 i2s_slave_test {start|stop}

作为slave运行I2S测试demo

demo运行依赖的宏配置:

Name

Description

File

value

CONFIG_I2S

配置I2S功能使能

\properties\soc\bk7256_cp1\bk7256_cp1.defconfig

y

CONFIG_I2S_TEST

配置demo是否生效

\properties\soc\bk7256_cp1\bk7256_cp1.defconfig

y
demo运行依赖的库和驱动:

  • GPIO GPIO驱动

4 演示介绍

demo执行的步骤如下:

1.连接两块测试板子

  • 使用两块开发板进行测试，一块作为master端，一块作为slave端

  • 将两块板子的GPIO6和GPIO7引脚互连

  • 将master端的GPIO8和slave端的GPIO9连接

  • 将master端的GPIO9和slave端的GPIO8连接

2.开始slave端测试

  • slave端Uart发送AT指令 cpu1 i2s_slave_test start 执行slave角色的I2S功能测试

3.开始master端测试

  • Uart发送AT指令 cpu1 i2s_master_test start 执行master角色的I2S功能测试

4.停止测试

  • 观察串口log打印，待测试完成后，slave和master端分别Uart发送AT指令 cpu1 i2s_slave_test stop 和 cpu1 i2s_master_test stop 停止执行I2S功能测试

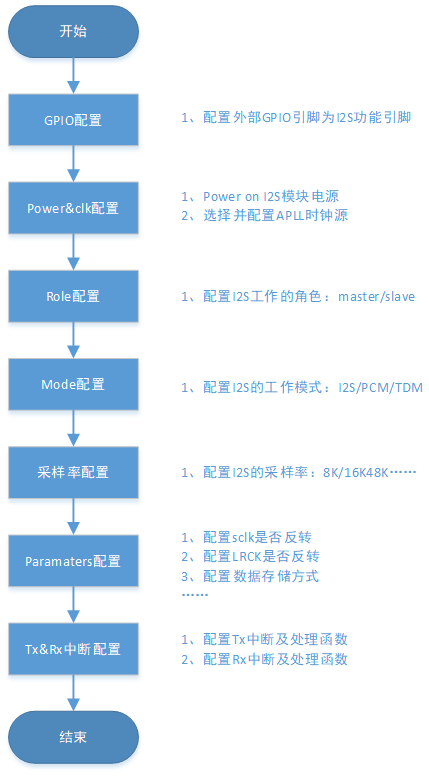

执行测试指令, case的工作流程如下图所示:

i2s软件流程

Figure 1. i2s work flow chart

5 详细配置及说明

I2S支持的工作模式和采样率说明如下:

  • 工作模式

    I2S模块支持下述多种工作模式:

    • Philips

    • Left Justified

    • Right Justified

    • Short Sync Frame

    • Long Sync Frame

    • Normal 2B+D模式

    • Delay 2B+D模式

    • TDM模式

重要

使用TDM模式时, 只需要将工作模式配置为其他的7中工作模式中的一种, 然后使能多个通道就可，模块内部会将多个通道的数据组合成时分复用的形式发出

  • 采样率

    I2S模块支持下述采样率Fs(bps):

    • 8K

    • 12K

    • 16K

    • 24K

    • 32K

    • 48K

    • 96K

    • 8.0182K

    • 11.025K

    • 22.05K

    • 44.1K

    • 88.2K

备注

建议采用前6种常用的采样率

重要

注意事项:

  • 1.I2S通讯时master和slave的DIN和DOUT引脚连接要正确，master的DIN和slave的DOUT连接，master的DOUT和slave的DIN连接;

  • 2.master和slave的工作模式要一致;

  • 3.测试demo主要测试了前三种工作模式和不同的采样率.
