SPI 使用指南

[English]

概述

SPI (Serial Peripheral Interface, 串行外设接口) 是一种同步串行通信接口，被广泛应用在ADC、Flash等与MCU的通信过程中。 该SPI 接口支持与外部设备的全双工通信。 该接口可以配置为主模式或从模式。当配置为主器件时，它为外部从器件提供通信时钟(SCK)。

1 SPI 特性

BK7258具有2路SPI控制器，其中SPI0对应3组PIN脚，SPI1对应1组PIN脚。 SPI GPIO 分配情况

SPI 接口具有如下特性：

  • 基于三条线或四条线的全双工同步传输

  • 支持主模式或从模式工作方式

  • 数据位宽可为 8 位或16 位

  • 可编程的时钟极性和相位

  • 可编程的数据顺序，最先移位 MSB 或 LSB

  • 具有 DMA 功能的 64 深度的内置 RX FIFO 和 TX FIFO

  • 数据传输长度可配置，CPU方式单次最大传输长度是4096 Byte，DMA方式单次最大传输长度是65536 Byte

  • 可配置的 TX FIFO 和 RX FIFO 中断产生条件

2 SPI 功能说明

  • SPI 框图

spi design

Figure 1. SPI 框图

上图显示了 SPI 模块的概览。

  • SPI 信号

下表列出了四个与外部进行通信的 SPI 引脚。

信号名称

信号类型

描述

SCK

数字输入/输出

串行时钟。SPI 主器件的串行时钟输出引脚和 SPI 从器件的串行时钟输入引脚。

MOSI

数字输入/输出

主输出/从输入。该引脚用于在主模式下发送数据，在从模式下接收数据。

MISO

数字输入/输出

主输入/从输出。该引脚用于在从模式下发送数据，在主模式下接收数据。

CSN

数字输入/输出

芯片选择。低电平有效，主器件输出表示正在传输数据。

  • SPI 通信

    SPI 总线支持一个主器件与一个从器件进行通信。通信流使用全双工模式（3 或 4 线）。 通信由主机发起和控制。主器件基于 SCK 线提供时钟信号，并通过 SCK 时钟同步从器件。CSN 信号默认启用。 在单主/单从全双工通信中，主器件和从器件可以分别通过 MOSI 和 MISO 线同时发送数据。 主器件通过 MOSI 线将待发送的数据发送给从器件，同时通过 MISO 线从从器件接收数据。 主器件提供的串行时钟边沿同步数据的移位和采样。当数据帧传输完成（所有位均被移出）时，主机和从机之间信息交换完成。

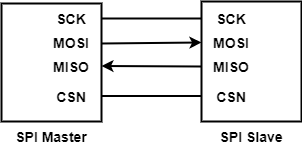

SPI Connection

Figure 2. SPI全双工单主/单从应用示例

  • 时钟速率

串行时钟 (SCK) 同步数据的移位和采样。可以通过 SPI_CKR 位配置 SCK 的输出频率。SCK 时钟频率(fSCK)从系统时钟分频得到的，具体公式如下：

f_SCK=(SYS_CLK)/(2×(SPI_CKR+1))

其中，SYS_CLK 为系统时钟频率，SPI_CKR 为 SPI_CKR 位的 8 位值。SPI_CKR 可以为0 到 255 之间的任一值。 注意，SPI_CKR 在 SPI 使能期间 (SPIEN=1) 不能修改。

  • 通信格式

SPI 通信过程中，数据发送和数据接收是同时进行的。串行时钟 (SCK) 同步数据的移位和采样。 通信格式由时钟相位、时钟极性和数据帧格式决定。要进行通信，主从器件必须正确同步并采用相同的通信格式。

1） 时钟相位和时钟极性 通过 CKPOL 和 CKPHA 位，可以用软件选择四种时序关系。 CKPOL（时钟极性）位设置空闲状态下时钟的极性。 如果复位 CKPOL 位，SCK 引脚在空闲时处于低电平。第一个边沿为上升沿，第二个边沿为下降沿。 如果将 CKPOL 置 1，则 SCK 引脚在空闲时状态处于高电平。第一个边沿为下降沿，第二个边沿为上升沿。

CKPHA 位决定是在上升沿还是在下降沿捕获数据。 如果复位 CKPHA 位，则会在 SCK 引脚的第一个边沿捕获传输的第一个数据位（如果将 CKPOL 位置 1，则为下降沿；如果复位 CKPOL 位，则为上升沿）。每次出现该时钟边沿时锁存数据。 如果将 CKPHA 位置 1，则会在 SCK 引脚的第二个边沿捕获传输的第一个数据位（如果将 CKPOL 位置 1，则为上升沿；如果复位 CKPOL 位，则为下降沿）。每次出现该时钟边沿时锁存数据。

根据极性和相位的组合，有四种 SPI 模式可用。

SPI 模式

CPOL

CPHA

空闲状态下 SCK 引脚

用于采样和/或移位数据的时钟相位

0

0

0

低电平

在上升沿采样数据，在下降沿移出数据

1

0

1

低电平

在下降沿采样数据，在上升沿移出数据

2

1

0

高电平

在下降沿采样数据，在上升沿移出数据

3

1

1

高电平

在上升沿采样数据，在下降沿移出数据

2）数据帧格式 LSB_FIRST 位决定以 MSB 在前或 LSB 在前的方式移出数据。BIT_WDTH 位可以设置发送和接收的数据长度为 8 位或 16 位。

  • SPI 配置

    主器件和从器件的配置过程几乎相同。请执行以下步骤对通信进行初始化：
A）      选择 SPI 工作时钟源，并开启 SPI 工作时钟。
B）      开启 SPI 接口相应 I/O的复用功能，并设置对应 I/O 的功能选择。

C）      对配置寄存器 (0x0) 进行写操作，为所有非保留位配置合适的值，以下为特殊情况：

    a）仅在主模式下才需要配置BYTE_INTLVAL位
    b）仅在四线从模式下才需要设置SLV_RELEASE_INTEN位

D）      对 RX_TRANS_LEN 和 TX_TRANS_LEN 位域进行写操作，以选择传输的长度。

  • RX FIFO 和 TX FIFO

SPI 数据传输均通过按字节组织的嵌入式 FIFO。发送和接收方向的 FIFO 分别被称为 TX FIFO 和 RX FIFO。TX FIFO 和 RX FIFO 均为 64 x 16 位。 对数据寄存器 SPI_DAT 执行读访问时，会返回尚未读取的 RX FIFO 中存储的最早的值。 对数据寄存器 SPI_DAT执行写访问时，会在发送队列结束时将写入的数据存储到 TX FIFO 中。 RX FIFO 和 TX FIFO 的阈值可分别通过 RXFIFO_INT_LEVEL 和 TXFIFO_INT_LEVEL 字段进行编程。 如果 RX FIFO 中的数据个数超过 RXFIFO_INT_LEVEL 设置的阈值，会产生 RX FIFO中断，中断标志位 RXFIFO_INT 置 1。 如果 TX FIFO 数据个数小于 TXFIFO_INT_LEVEL 设置的阈值，会产生 TX FIFO 中断，中断标志位 TXFIFO_INT 置 1。 需要将接收到的数据写入 RX FIFO 中，而 RX FIFO 已满时，RXOVF 标志置 1，某些传入的数据会丢失。 在发送模式下，需要将新数据载入移位寄存器中，而 TX FIFO 已空时，TXUDF 标志置 1。 只要 TX FIFO 未满，TXFIFO_WR_READY 就会置 1。只要 RX FIFO 不为空，RXFIFO_RD_READY 就会置 1。

3 SPI时序示例

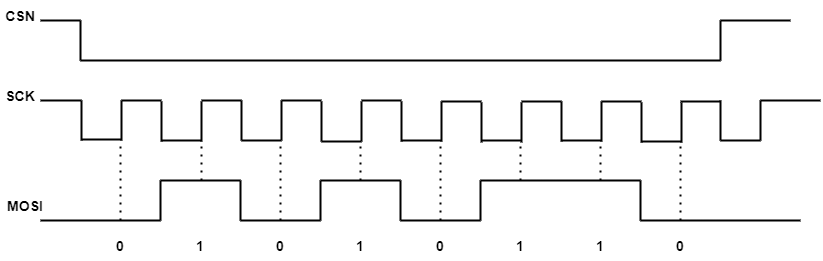

SPI Timing

SPI Timing

上图为 master 传输 0x56(0b0101 0110) 数据给 slave 时序(CPOL = 1, CPHA = 1，MSB first)

  • CS 拉低，选中对应的 slave

  • 在每个 SCK 时钟周期，MOSI 输出对应的电平，先输出数据的高 bit

  • slave 会在每个时钟周期的上升沿读取 MOSI 上的电平
