自动化分区配置

[English]

备注

本节旨在介绍如何为新增工程适配自动化分区

自动化分区配置表

自动化分区配置表为 csv 文件，以下为一个配置示例

#Name

Offset

Size

Type

Read

Write

bootloader

68k

code

TRUE

FALSE

app

2312k

code

TRUE

FALSE

download

1564k

data

TRUE

usr_config

136k

data

TRUE

easyflash

0x3fc000

8k

data

TRUE

rf_firmware

0x3fe000

4k

data

TRUE

net_param

0x3ff000

4k

data

TRUE

分区表固定为六列：

  • Name - 必选项，表示分区名字。

    • 分区名必须唯一。构建系统会依据分区名字来生成一组宏，只有分区名字唯一才能确保生成宏不会重复定义。

    • binname 表示分区中放置的二进制文件名字，Type被配置为code的分区对应构建系统中生成的二进制文件。 例如，bootloader分区中放置的二进制文件为bootloader.bin; app分区中放置的二进制文件为app.bin。

    • 保留分区，保留分区为 Armino 已有特定用途的分区：

      • bootloader - Type被配置为code，对应构建系统编译出来bootloader.bin，Size为bootloader.bin的实际大小的34/32倍

      • app - Type被配置为code，对应构建系统编译出来app.bin, Size为app.bin的实际大小的34/32倍

      • download - Armino 中特有分区，ota会用到这个分区，当不需要ota功能时，该分区Size可以保留配置为4K

      • usr_config - Armino 中特有分区，文件系统会用到这个分区，该分区Size可以以4K为单位适当增减

      • easyflash - Armino 中特有分区，Size和Offset固定不可自定义变更

      • rf_firmware，net_param - Armino 中特有分区，RF 校准，Wi-Fi/TCPIP 会用到这两个分区。Size和Offset固定不可自定义变更

  • Offset - 可选项。表示分区在 FLASH 的物理偏移量。

  • Size - 必选项。表示分区大小，单位 k/K 表示 Kbytes，m/M 表示 Mbytes，通常建议 4K 对齐。

    • 当分区 Type 域被配置为code时，size建议68k对齐

  • Type - 必选项。配置为code时，表示分区为可执行的代码区。配置为data时，表示分区为不可执行的数据区。

  • Read - 可选项。分区可读权限，不配置时，表不可读。

  • Write - 可选项。分区可写权限，不配置时，表不可写。

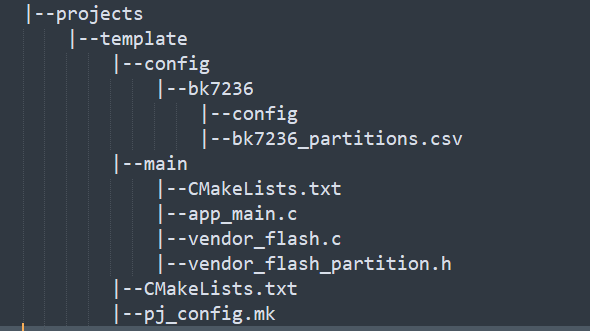

以bk7239芯片为例，参考/projects/app，新建工程/projects/template，工程目录结构如下：

8

若有修改分区的需求，为修改方便，通常需要遵循以下步骤：

  • 基于自动化分区CSV表 config/bk7239/bk7239_partitions.csv 进行分区信息修改

    • 保留分区需要遵循保留分区的修改规则

    • 新增分区建议加在user_config和easyflash分区之间，且需要的Size建议通过缩减user_config分区Size获得

    • 所有分区的Size总和不得超过所用flash的实际Size

  • 在config/bk7239/config文件中配置宏 CONFIG_OVERRIDE_FLASH_PARTITION=y

  • 找到ARMINO分区自动化支持组件，将新建的工程名 template 添加到 components/part_table/CMakeLists.txt 和 components/part_table/part_table.mk 文件所定义的支持列表中，如下图所示：

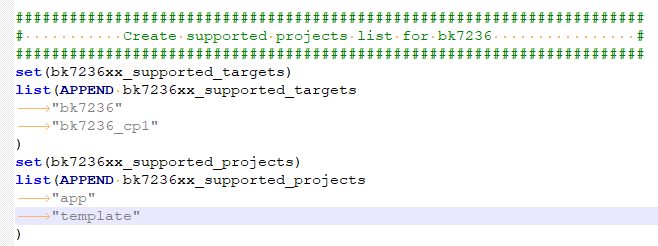

    components/part_table/CMakeLists.txt文件修改如下：

    8

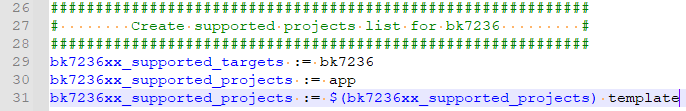

    components/part_table/part_table.mk文件修改如下：

    8

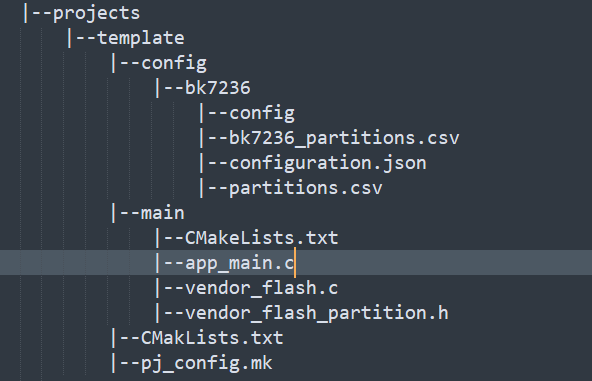

  • 编译工程template - 编译服务器shell终端输入make bk7239 PROJECT=template 编译完成后，工程/projects/template的目录结构如下：

    8

    可以看到工程目录中新增了文件config/bk7239/configuration.json和config/bk7239/partitions.csv，同时 main/vendor_flash.c和main/vendor_flash_partition.h文件的内容会同步更新
