华镇语音识别工程
1. 简介
本工程是本地语音识别的一个demo，基于第三方公司 华镇 提供的本地语音识别库，实现本地离线语音唤醒词和命令词识别功能。
1.1 规格
- 硬件配置：
核心板，BK7258_QFN88_9X9_V3.2
麦克小板，BK_Module_Microphone_V1.1
PSRAM 8M/16M
- 支持的唤醒词
小蜂管家
阿尔米诺
- 支持的命令词
会客模式
用餐模式
离开模式
回家模式
警告
1、华镇语音识别库要求音频流格式为：单声道、16K采样率、16bit位宽。
2、华镇语音识别库基于浮点运算。
3、当修改唤醒词或命令词后，需要替换
libasr.a库。
1.2 路径
工程路径:
<bk_avdk源代码路径>/thirdparty/wanson_asr语音识别算法demo路径:
<bk_avdk源代码路径>/components/audio_algorithm/wanson_asr华镇的本地语音识别库（浮点库）路径:
<bk_avdk源代码路径>/components/bk_thirdparty/asr/wanson/bk7258华镇的本地语音识别库API接口的详细说明请参考源文件:
<bk_avdk源代码路径>/components/bk_thirdparty/asr/wanson/include/asr.hproject编译指令:
make bk7258 PROJECT=thirdparty/wanson_asr
2. 框架图
2.1 软件模块架构图

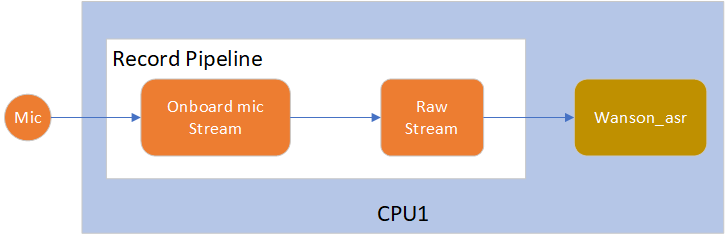

- bk7258的CPU1拥有更高的主频和性能，可以确保运行语音识别算法的效率更高。
所以如下图所示，整个语音识别应用都运行在
cpu1上。
Figure 1. software module architecture wanson_asr software module architecture
方案中，我们采用pipeline方式来采集获取mic数据，然后送给wanson_asr算法进行实时语音识别。
2.2 代码模块关系图

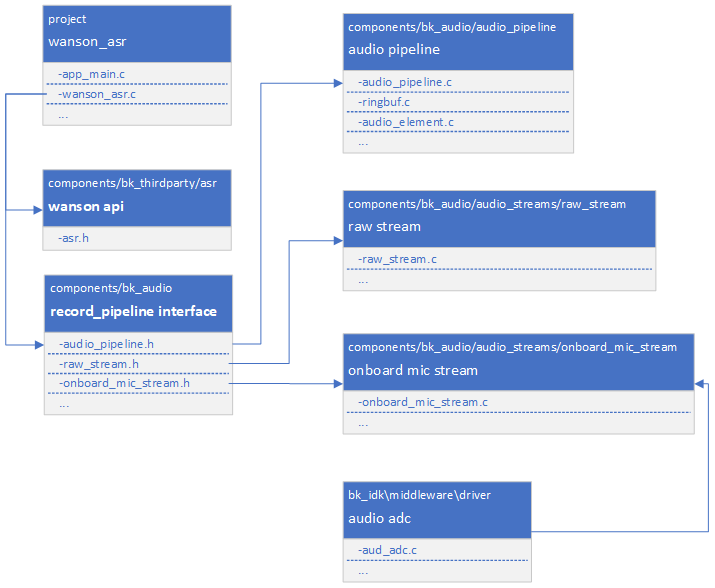

如下图所示，方案使用的onboard_mic_stream、raw_stream和audio_pipeline模块接口分别定义在
onboard_mic_stream.h，raw_stream.h和audio_pipeline.h中。
Figure 1. module relationship diagram
wanson_asr module relationship diagram
3. 配置
板载mic采样基于audio pipeline实现，因此需要在
cpu1上打开以下配置:
Kconfig
CPU
Format
Value
CONFIG_FREERTOS_USE_QUEUE_SETS
CPU0 && CPU1
bool
y
CONFIG_ASDF
CPU0 && CPU1
bool
y
CONFIG_ASDF_WORK_CPU1
CPU0 && CPU1
bool
y
CONFIG_ASDF_ONBOARD_MIC_STREAM
CPU1
bool
y
CONFIG_ASDF_RAW_STREAM
CPU1
bool
y
CONFIG_WANSON_ASR
CPU1
bool
y
4. 演示说明
烧录固件后，设备上电就会运行实时语音识别功能，对着mic说唤醒词和命令词，识别成功会在uart中打印相应的log。 唤醒词和命令词对应的log打印如下：
唤醒词或命令词
log
小蜂管家
xiao feng guan jia
阿尔米诺
a er mi nuo
会客模式
hui ke mo shi
用餐模式
yong can mo shi
离开模式
li kai mo shi
回家模式
hui jia mo shi
5. 代码讲解
5.1 mic采样
5.1.1 打开mic采样
//Path ： projects/thirdparty/wanson_asr/main/wanson_asr.c
//Loaction : CPU1
static bk_err_t record_pipeline_open(void)
{
...
//初始化录音的pipeline
record_pipeline = audio_pipeline_init(&record_pipeline_cfg);
//初始化板载mic组件
onboard_mic = onboard_mic_stream_init(&onboard_mic_cfg);
//初始化mic数据获取组件
raw_read = raw_stream_init(&raw_read_cfg);
//注册板载mic组件到录音pipeline
if (BK_OK != audio_pipeline_register(record_pipeline, onboard_mic, "onboard_mic"))
//注册mic数据获取组件到录音pipeline
if (BK_OK != audio_pipeline_register(record_pipeline, raw_read, "raw_read"))
//组合录音pipeline
if (BK_OK != audio_pipeline_link(record_pipeline, (const char *[]) {"onboard_mic", "raw_read"}, 2))
...
}
5.1.2 关闭mic采样
//Path ： projects/thirdparty/wanson_asr/main/wanson_asr.c
//Loaction : CPU1
static bk_err_t record_pipeline_close(void)
{
...
//结束录音pipeline
if (BK_OK != audio_pipeline_terminate(record_pipeline))
//注销板载mic组件
if (BK_OK != audio_pipeline_unregister(record_pipeline, onboard_mic))
//注销mic数据获取组件
if (BK_OK != audio_pipeline_unregister(record_pipeline, raw_read))
//释放录音pipeline
if (BK_OK != audio_pipeline_deinit(record_pipeline))
//释放板载mic组件
if (BK_OK != audio_element_deinit(onboard_mic))
//释放mic数据获取组件
if (BK_OK != audio_element_deinit(raw_read))
...
}
5.2 wanson语音识别
5.2.1 初始化语音识别
//Path ： projects/thirdparty/wanson_asr/main/wanson_asr.c
//Loaction : CPU1
bk_err_t wanson_asr_init(void)
{
//投票提高cpu1的主频到480MHz
bk_pm_module_vote_cpu_freq(PM_DEV_ID_AUDIO, PM_CPU_FRQ_480M);
//初始化语音识别的task
send_mic_data_init();
//打开mic采样pipeline
record_pipeline_open();
...
}
5.2.2 退出语音识别
//Path ： projects/thirdparty/wanson_asr/main/wanson_asr.c
//Loaction : CPU1
bk_err_t wanson_asr_deinit(void)
{
//退出语音识别的task
send_mic_data_send_msg(WANSON_ASR_EXIT, NULL);
//关闭mic采样pipeline
record_pipeline_close();
//投票恢复cpu1的主频到默认值
bk_pm_module_vote_cpu_freq(PM_DEV_ID_AUDIO, PM_CPU_FRQ_DEFAULT);
...
}
5.2.3 启动语音识别
//Path ： projects/thirdparty/wanson_asr/main/wanson_asr.c
//Loaction : CPU1
bk_err_t wanson_asr_start(void)
{
//启动mic采样pipeline开始采样
if (BK_OK != audio_pipeline_run(record_pipeline))
//启动语音识别的task开始语音识别
send_mic_data_send_msg(WANSON_ASR_START, NULL);
...
}
5.2.4 停止语音识别
//Path ： projects/thirdparty/wanson_asr/main/wanson_asr.c
//Loaction : CPU1
bk_err_t wanson_asr_stop(void)
{
//停止语音识别的task暂停语音识别
send_mic_data_send_msg(WANSON_ASR_IDLE, NULL);
//通知mic采样pipeline停止采样
if (BK_OK != audio_pipeline_stop(record_pipeline))
//等待mic采样pipeline停止采样
if (BK_OK != audio_pipeline_wait_for_stop(record_pipeline))
...
}
5.3 语音识别task识别流程
//Path ： projects/thirdparty/wanson_asr/main/wanson_asr.c
//Loaction : CPU1
static void wanson_asr_task_main(beken_thread_arg_t param_data)
{
...
//初始化wanson语音识别算法库
if (Wanson_ASR_Init() < 0)
//复位wanson语音识别算法库
Wanson_ASR_Reset();
...
while (1)
{
...
//读取30ms的mic数据
read_size = wanson_read_mic_data((char *)aud_temp_data, RAW_READ_SIZE);
//运行wanson语音识别算法
rs = Wanson_ASR_Recog((short*)aud_temp_data, 480, &text, &score);
...
}
wanson_asr_exit:
//释放wanson语音识别算法库
Wanson_ASR_Release();
...
}
