硬件旋转

[English]

1、功能概述

本文档主要介绍了硬件旋转的功能以及API使用。

硬件旋转的主要功能如下：

  1. 支持输入为YUV422，输出为RGB565，无旋转

  2. 支持输入RGB565数据，输出为RGB565，正/逆旋转90度

  3. 支持输入为YUV422， 输出为RGB565，正/逆旋转90度

  4. 旋转硬件是按块旋转，其中块与块旋转之间可以配置延时，减少总线压力

  5. 支持块watermark和complete中断

硬件旋转的主要限制如下：

注意

  1. 旋转块长宽必须为偶数行

  2. 旋转块长的宽必须被图片长宽整除，如果不是整除，会导致旋转后显示异常

  3. 设置的源/目标地址需要4字节对齐，因为YUV数据1个word的连续性

  4. 只支持旋转后输出为RGB565的数据；

2、参考代码

参考工程为 DOORBELL工程

硬件旋转的组件代码请参考 components/multimedia/lcd/lcd_rotate.c 和 components/image_codec_unit/src/pipeline/yuv_rotate_pipeline.c

硬件旋转驱动代码参考 hw_rotate驱动代码

3、API使用说明

硬件旋转的使用比较简单，只需要三步：

  1. 初始化硬件模块,用户可以选择使能中断的类型，工程中默认都打开，其中ROTATE_WARTERMARK_INT为旋转一半中断。

bk_rott_driver_init();
bk_rott_int_enable(ROTATE_COMPLETE_INT | ROTATE_CFG_ERR_INT | ROTATE_WARTERMARK_INT, 1);
bk_rott_isr_register(ROTATE_COMPLETE_INT, rotate_complete_cb);
bk_rott_isr_register(ROTATE_WARTERMARK_INT, rotate_watermark_cb);
bk_rott_isr_register(ROTATE_CFG_ERR_INT, rotate_cfg_err_cb);

  1. 配置旋转参数，并使能旋转：

rott_config_t rott_cfg = {0};
dst->fmt = PIXEL_FMT_RGB565_LE;
rott_cfg.input_addr = src->frame;   //旋转源数据地址
rott_cfg.output_addr = dst->frame;  //旋转输出地址
rott_cfg.rot_mode = ROTATE_90;      //旋转角度配置

switch (src->fmt)                  // 数据源的像素格式
{
        case PIXEL_FMT_YUYV:
                rott_cfg.input_fmt = src->fmt;
                rott_cfg.input_flow = ROTT_INPUT_NORMAL;
                rott_cfg.output_flow = ROTT_OUTPUT_NORMAL;
                break;
        case PIXEL_FMT_VUYY:
                rott_cfg.input_fmt = src->fmt;
                rott_cfg.input_flow = ROTT_INPUT_NORMAL;
                rott_cfg.output_flow = ROTT_OUTPUT_NORMAL;
                break;
        case PIXEL_FMT_RGB565_LE:
                rott_cfg.input_fmt = src->fmt;
                rott_cfg.input_flow = ROTT_INPUT_REVESE_HALFWORD_BY_HALFWORD;
                rott_cfg.output_flow = ROTT_OUTPUT_NORMAL;
                break;
        case PIXEL_FMT_RGB565:
        default:
                rott_cfg.input_fmt = src->fmt;
                rott_cfg.input_flow = ROTT_INPUT_REVESE_HALFWORD_BY_HALFWORD;
                rott_cfg.output_flow = ROTT_OUTPUT_NORMAL;
                break;
}
rott_cfg.picture_xpixel = src->width;
rott_cfg.picture_ypixel = src->height;
rott_config(&rott_cfg);
bk_rott_enable();

  1. 旋转完成后，进入旋转完成中断

4、 旋转和DMA2D结合，实现按行旋转

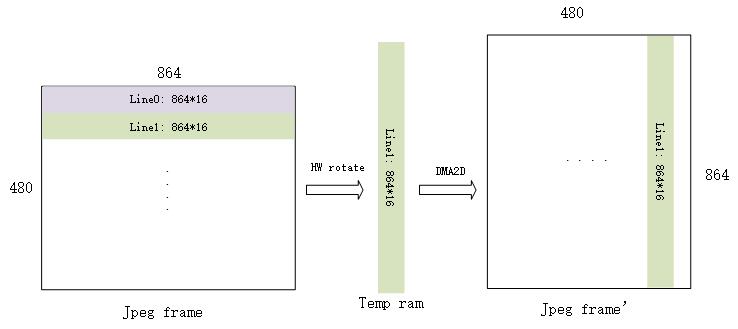

对于BK7258现有的工程，对图片解码有整帧和按行实现的两种方案，那么对于按行解码，就必须按行旋转，由于旋转模块的配置只有整帧旋转的功能，所以 需要将一次按行解码的数据作为一整帧去旋转，此时，需要开辟一个内存暂存旋转之后的数据，然后通过DMA2D组合为一整帧图片， 按行旋转的代码在 components/image_codec_unit/src/pipeline/yuv_rotate_pipeline.c 中,实现框图可以参考下图：

RealtimeVideo_app

Figure. 整帧图片按行旋转

其中：

rott_cfg.picture_xpixel = 864;
rott_cfg.picture_ypixel = 16;
