DOORBELL
1 功能概述
门铃的主要功能是联合多个模块，实时的进行图像采集，屏幕显示，声音的双向采集和播放。
2 代码路径
demo路径：
./components/media/cli/media_cli.c,./components/media/camera/camera_act.c,./components/media/transfer/transfer_act.c,./components/media/lcd/lcd_act.c
3 cli命令简介
demo支持的命令如下表：
Command
Param
Description
ap param1 param2
param1:softap_ssid
setup a softap and set name
param2:softap_key
set softap connect key
sta param1 param2
param1:station_ssid
connect a station and set name
param2:station_key
set station connect key
doorbell param1 [param2]
param1:3
open doorbell function
param2:if open uvc, choosable
set open/disopen uvc 1/0
media dvp open [param]
param:dvp resolution, choosable
set sensor resolution, and open dvp
media dvp close
NULL
close dvp sensor
media lcd open [param]
param1:display size
lcd display size, default:480X272
media lcd close
NULL
close lcd function, and jpeg decode
media capture param
capture save to sdcard, and set name
media uvc open [param]
param:uvc resolution, choosable
set sensor resolution, and open uvc
media uvc close
NULL
close uvc sensor
demo运行依赖的宏配置：
NAME
Description
File
value
CONFIG_DOORBELL
support DOORBELL
middleware\soc\bk7256\bk7256.defconfigy
CONFIG_JPEG_ENCODE
suport hw jpeg ecoder
middleware\soc\bk7256\bk7256.defconfigy
CONFIG_CAMERA
suport use dvp camera
middleware\soc\bk7256\bk7256.defconfigy
CONFIG_CAMERA_USE_I2C1
suport use I2C1
middleware\soc\bk7256\bk7256.defconfigy
CONFIG_AUDIO
support audio function
middleware\soc\bk7256\bk7256.defconfigy
CONFIG_LCD
support LCD function
middleware\soc\bk7256\bk7256.defconfigy
CONFIG_USB_UVC
support UVC camera
middleware\soc\bk7256\bk7256.defconfigy
4 演示介绍
demo执行的步骤如下：
1、准备好dvp摄像头或者UVC摄像头，LCD屏幕(rgb或者8080):
2、起一个softap:
ap doorbell_test 1234567890
3、手机连接这个ap
4、发送doorbell命令:
doorbell
5、手机app(RealtimeVideo)设置顺序和流程如下图所示：
6、如果需要显示到LCD屏幕上
media lcd open
5 app使用流程
以下流程以板子作为softap为例，介绍apk的使用，在手机连接到板子使能的ap后：
1.图1为app示意图

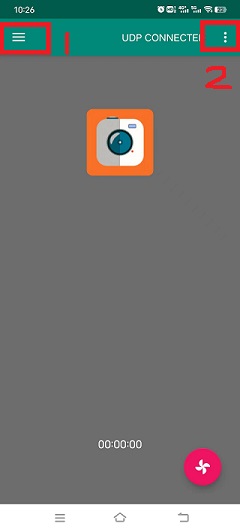

2.图2为app的主界面

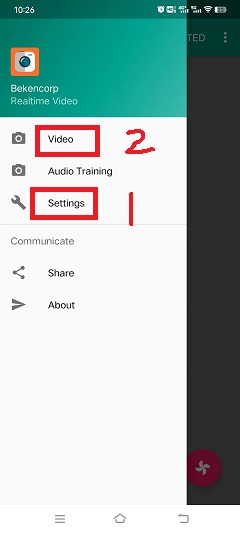

其中，选择1可以看到图3
1：设置菜单；
2：更新apk和回退apk菜单；
3.图3为设置界面菜单
其中：
1：为设置界面如图4所示；
2：为返回主界面按钮；

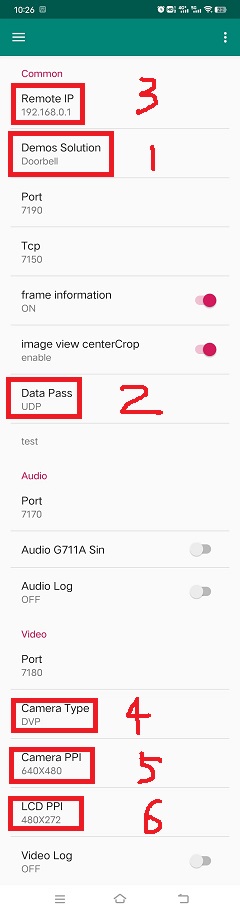

4.图4为真正的设置界面
其中，设置说明如下，设置完成后返回图2主界面
1：设置解决方案，当前支持video_transfer和doorbell，此处选择doorbell；
2：设置数据传输模式，当前支持UDP和TCP，默认选择UDP；
3：设置对端的ip地址，ap模式下默认为``192.168.0.1``不用修改，sta模式下设置为对端的ip地址；
4：设置摄像头类型，当前支持DVP和UVC，根据自己使用摄像头类型进行设置；
5：设置摄像头的输出分辨率；
6：设置LCD输出的分辨率，根据自己使用的LCD屏幕分辨率进行设置；

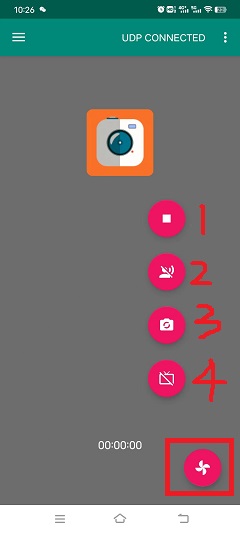

5.图5为功能使能设置界面
其中，功能使能说明如下所示：
1：开关视频图传；
2：开关语音；
3：拍照开关，当前暂不支持；
4：开关LCD屏幕显示；
备注
在图4中设置对端IP地址，当板子为softap时，默认为``192.168.0.1``，当板子作为staion时，手机和板子连接同一个ap，填入的IP地址可以通过命令``ip``获得。 另外该app还支持手机图传功能，即命令``video_transfer -a|s ssid key``，但是必须将图4步骤1设置为``video_transfer``模式。
Figure 1. doorbell apk
Figure 2. RealtimeVideo_app Main screen
Figure 3. RealtimeVideo_app Set menu
Figure 4. RealtimeVideo_app set
Figure 5. RealtimeVideo_function set
6 新增屏幕适配
doorbel工程可以根据用户的需求增加新的屏幕驱动以适应不同的产品需求，新增屏幕驱动代码请参考 ./middleware/driver/lcd 路径下新增lcd_xxx.c, 比如lcd_st7282.c;
客户可以将任一文件拷贝，重命名为新增屏幕名，在新增驱动代码中主要做以下配置：
1) cmake 添加新增的lcd_xxx.c文件，使lcd_xxx.c文件参与编译
在 ./middleware/driver 目录下打开CMakeLists.txt, 在CONFIG_LCD的宏控下添加文件:
if (CONFIG_LCD)
list(APPEND srcs
"lcd/lcd_driver.c"
"lcd/lcd_hx8282.c"
"lcd/lcd_st7282.c"
"lcd/lcd_st7796s.c"
"lcd/lcd_gc9503v.c"
"lcd/lcd_nt35512.c"
"lcd/lcd_h050iwv.c"
"lcd/lcd_md0430r.c"
"lcd/lcd_md0700r.c"
"lcd/lcd_spi.c"
"lcd/lcd_nt35510.c"
"lcd/lcd_xxx.c" //新增lcd_xxx.c
)
endif()

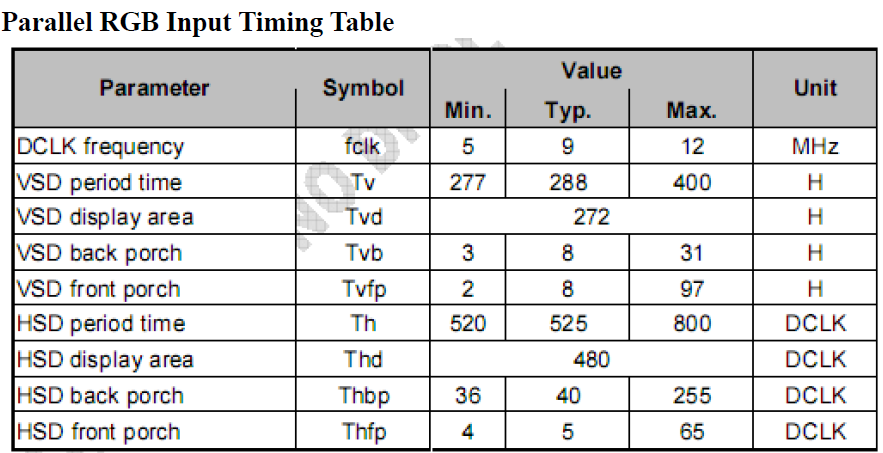

针对RGB屏幕需要根据lcd spec 修改hsync/vsync proch，取值范围参考
./include/lcd_types.h结构体lcd_rgb_t注释。
static const lcd_rgb_t lcd_rgb =
{
.clk = LCD_20M, //lcd 工作合适的时钟
.data_out_clk_edge = NEGEDGE_OUTPUT, //rgb输出数据时钟边沿
.hsync_pulse_width = 2,
.vsync_pulse_width = 2,
.hsync_back_porch = 40,
.hsync_front_porch = 5,
.vsync_back_porch = 8,
.vsync_front_porch = 8,
};
Figure 6. rgb sync params config
背光接口配置
如果屏幕的背光由PWM控制，则用户需要初始化PWM引脚，调节PWM的输出占空比
static void lcd_backlight_open(void)
{
#if CONFIG_PWM
lcd_driver_backlight_init(LCD_RGB_PWM_BACKLIGHT, 100);
#endif
}
static void lcd_set_backlight(uint8_t percent)
{
#if CONFIG_PWM
pwm_period_duty_config_t config = {0};
if (percent > 100)
{
percent = 100;
}
config.period_cycle = 100;
config.duty_cycle = percent;
bk_pwm_set_period_duty(LCD_RGB_PWM_BACKLIGHT, &config);
#endif
}
如果屏幕的背光控制是由GPIO(比如GPIO34)口控制：
static void lcd_gc9503v_backlight_io_init(void)
{
gpio_dev_unmap(34);
bk_gpio_set_capacity(34, 0);
BK_LOG_ON_ERR(bk_gpio_enable_output(34));
BK_LOG_ON_ERR(bk_gpio_pull_down(34));
}
static void gc9503v_lcd_backlight_open(void)
{
BK_LOG_ON_ERR(bk_gpio_pull_up(34));
// pull up gpio34, enable lcd backlight control
bk_gpio_set_output_high(34);
}
static void gc9503v_lcd_backlight_close(void)
{
bk_gpio_set_output_low(34);
}
初始化屏幕结构体参数
类似lcd_st7282屏幕不需要初始化，其结构体参数初始化如下：
const lcd_device_t lcd_device_st7282 =
{
.id = LCD_DEVICE_ST7282, //屏幕ID num
.name = "st7282", //屏幕 name
.type = LCD_TYPE_RGB565, //屏幕接口类型
.ppi = PPI_480X272, //屏幕分辨率
.rgb = &lcd_rgb, //RGB屏幕的参数配置
.backlight_open = lcd_backlight_open,//注册背光初始化
.backlight_set = lcd_set_backlight, //注册赔光调节函数
.init = NULL, //不需要初始化
.backlight_close = lcd_backlight_close,//注册关闭背光函数
.lcd_off = NULL, //屏幕没有关闭命令或关闭引脚
};
其中屏幕分辨率未定义，需要在 ./include/driver/media_types.h 中定义。
新增的屏幕ID需要在 ./include/driver/lcd_types.h 中定义，如下：
typedef enum {
LCD_DEVICE_UNKNOW,
LCD_DEVICE_ST7282, /**< 480X270 RGB */
LCD_DEVICE_HX8282, /**< 1024X600 RGB */
LCD_DEVICE_GC9503V, /**< 480X800 RGB */
LCD_DEVICE_ST7796S, /**< 320X480 MCU */
LCD_DEVICE_NT35512,
} lcd_device_id_t;
该屏幕结构需要在 ./middleware/driver/lcd/lcd_driver.c 中定义, 并在 ./middleware/driver/lcd/lcd_device.h 中声明：
const lcd_device_t *lcd_devices[] =
{
&lcd_device_st7282,
&lcd_device_hx8282,
&lcd_device_st7796s,
&lcd_device_gc9503v,
&lcd_device_nt35512
};
extern const lcd_device_t lcd_device_st7282;
extern const lcd_device_t lcd_device_hx8282;
extern const lcd_device_t lcd_device_st7796s;
extern const lcd_device_t lcd_device_gc9503v;
extern const lcd_device_t lcd_device_nt35512;
类似lcd_gc9503v屏幕需要初始化，其结构体中需要注册初始化函数：
.init = lcd_gc9503v_init,
lcd_gc9503v_init函数一般是屏幕厂商提供，需要硬件接口模拟SPI或I2C接口，所以需要初始化GPIO，以及根据初始化命令适配对应的SPI或I2C协议，目前SDK中已适配了SPI3线和4线协议。
void lcd_spi_init_gpio(void)
{
gpio_dev_unmap(LCD_SPI_RST);
bk_gpio_set_capacity(LCD_SPI_RST, 0);
BK_LOG_ON_ERR(bk_gpio_disable_input(LCD_SPI_RST));
BK_LOG_ON_ERR(bk_gpio_enable_output(LCD_SPI_RST));
gpio_dev_unmap(LCD_SPI_CLK_GPIO);
bk_gpio_set_capacity(LCD_SPI_CLK_GPIO, 0);
BK_LOG_ON_ERR(bk_gpio_disable_input(LCD_SPI_CLK_GPIO));
BK_LOG_ON_ERR(bk_gpio_enable_output(LCD_SPI_CLK_GPIO));
gpio_dev_unmap(LCD_SPI_CSX_GPIO);
bk_gpio_set_capacity(LCD_SPI_CSX_GPIO, 0);
BK_LOG_ON_ERR(bk_gpio_disable_input(LCD_SPI_CSX_GPIO));
BK_LOG_ON_ERR(bk_gpio_enable_output(LCD_SPI_CSX_GPIO));
gpio_dev_unmap(LCD_SPI_SDA_GPIO);
bk_gpio_set_capacity(LCD_SPI_SDA_GPIO, 0);
BK_LOG_ON_ERR(bk_gpio_disable_input(LCD_SPI_SDA_GPIO));
BK_LOG_ON_ERR(bk_gpio_enable_output(LCD_SPI_SDA_GPIO));
bk_gpio_set_output_high(LCD_SPI_CLK_GPIO);
bk_gpio_set_output_high(LCD_SPI_CSX_GPIO);
delay_us(200);
}
至此，屏幕驱动的适配已经完成。
接下来的一个简单的适配是确保用户输入命令或传参（屏幕分辨率或名字），SDK中可以找到相应的设备：
获取LCD设备名的判断，在media_cli.c中添加新增屏幕名字的判断
char * get_string_to_name(char *string, char * pre)
{
char* value = pre;
if (os_strcmp(string, "nt35512") == 0)
{
value = "nt35512";
}
.....
if (os_strcmp(string, "nt35510") == 0)
{
value = "nt35510";
}
......
return value;
}
获取LCD设备像素的判断，在media_cli.c中添加新增像素的判断
uint32_t get_string_to_ppi(char *string, uint32_t pre)
{
uint32_t value = pre;
if (os_strcmp(string, "1280X720") == 0)
{
value = PPI_1280X720;
}
.....
if (os_strcmp(string, "480X854") == 0)
{
value = PPI_480X854;
}
return value;
}
至此, 屏幕驱动的适配和调用参数一适配完成
接下来就可以使用新屏幕显示啦！
lcd_open_t lcd_open;
lcd_open.device_ppi = 480X800;
lcd_open.device_name = "nt35512";
ret = media_app_lcd_open(&lcd_open);
- 另外，有一点需要特别注意：
对于lcd设备有多个设备有相同的分辨率的情况下，必须添加使用名字传参， 不然只有分辨率不能找到指定的屏幕。
对于设备中的分辨率是唯一的（没有其他LCD有相同的分辨率），使用分辨率或者名字之一也可以找到指定的屏幕。
7 如何添加前景小图标进行视频融合
关于DMA2D的使用指南请参考
html/bk7256/zh_CN/latest/examples/video/dma2d.html里面详细介绍了前景图标的数据格式支持的类型，本文档就常见的ARGB8888以及RGB565的数据展开说明。准备需要融合的小图标的png图片或者jpg图片（又称前景图片）.
3) 将png转换为rgba8888的数据，该转换可以实现保持png的透明度，适合融合背景是透明的图标。 判断图片背景是否透明，可以用photoshop查看背景是否是镂空。
工具路径：
components/media/tools/ffmpeg_bat/png2argb将所有的png图片访在该路径下，双击run.bat.
Figure 7. png to rgba8888.rgb
或将jpg转换为rgb565(大端)的数据，该转换过程中将所有不透明的jpg像素默认转换为不透明，适合融合背景和图标背景相近的图标，或对背景框没有要求的融合。
工具路径：
components/media/tools/ffmpeg_bat/jpeg2rgb565将所有的jpg图片访在该路径下，双击run.bat.
Figure 8. png to rgb565le.rgb
使用 “HxD”或其他工具将rgb数据转成const数组并保存到flash中。
在 “components/media/include/blend_logo.h” 中定义前景图片，以及前景图片的长和宽:
#define WIFI_LOGO_W 32
#define WIFI_LOGO_H 36
const unsigned char wifi_full_rgb565[2304] = {
0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF,
....
};
如果想要将前景图标融合在LCD屏幕的固定位置，还需要设置前景融合的坐标 比如：想要将版本号的前景图标(16x36)从屏幕(480x800)的第500行，居中的位置开始融合，可以这样设置：
#define VERSION_POSTION_Y 500 //HIGH 800
#define VERSION_POSTION_X 144 //WIDTH 480 "BK7 V1.23.45" (480-(12*16))/2 12个字节, 图标宽16
DMA2D实现融合
准备好了图片数据以及融合的位置，接下来就配置实际融合的参数，请参考lcd_act.c 中API 接口：lcd_blend_handler
比如要融合的时间图标在屏幕的右上角，即屏幕坐标(0,0)处开始融合，其 lcd_blend.pbg_addr 第一张时间数字的时候是没有地址偏移的，后面每融合一张数字就会偏移一张数字的长度。
for(int i = 0; i < 5; i++)
{
lcd_blend.pfg_addr = (uint8_t *)(clock)[i];
lcd_blend.pbg_addr = (uint8_t *)(frame->frame + (CLOCK_LOGO_W * i * 2));
lcd_blend.fg_offline = 0;
lcd_blend.bg_offline = frame->width - CLOCK_LOGO_W;;
lcd_blend.xsize = CLOCK_LOGO_W;
lcd_blend.ysize = CLOCK_LOGO_H;
lcd_blend.fg_alpha_value = FG_ALPHA;
#if (FG_RGB565_FORMAT)
lcd_blend.fg_data_format = RGB565;
#endif
#if (FG_ARGB8888_FORMAT)
lcd_blend.fg_data_format = ARGB8888;
#endif
lcd_driver_blend(&lcd_blend);
}
比如要融合的wifi图标在在屏幕的左上角，即屏幕坐标(lcd_width-logo_width,0)处开始融合，其 lcd_blend.pbg_addr 就要设置 地址偏移量(frame->frame + (frame->width - WIFI_LOGO_W) * 2,。 如何设置偏移在DMA2D的用例指南有详细介绍。
if ((g_blend_data.lcd_blend_type & LCD_BLEND_WIFI) != 0)
{
LOGD("lcd wifi blend level =%d \n", g_blend_data.wifi_data);
lcd_blend.pfg_addr = (uint8_t *)wifi_logo[g_blend_data.wifi_data];
lcd_blend.pbg_addr = (uint8_t *)(frame->frame + (frame->width - WIFI_LOGO_W) * 2);
lcd_blend.fg_offline = 0;
lcd_blend.bg_offline = frame->width - WIFI_LOGO_W;
lcd_blend.xsize = WIFI_LOGO_W;
lcd_blend.ysize = WIFI_LOGO_H;
lcd_blend.fg_alpha_value = FG_ALPHA;
#if (FG_RGB565_FORMAT)
lcd_blend.fg_data_format = RGB565;
#endif
#if (FG_ARGB8888_FORMAT)
lcd_blend.fg_data_format = ARGB8888;
#endif
lcd_driver_blend(&lcd_blend);
}
比如要融合的版本图标在在屏幕居中靠下的位置，就是上面设置的宏（VERSION_POSTION_Y, VERSION_POSTION_X）位置,lcd_blend.pbg_addr的配置就在(VERSION_POSTION_X + CLOCK_LOGO_W * (i) ))* 2)的位置。
for(int i = 0; i < 8; i++)
{
lcd_blend.pfg_addr = (uint8_t *)(version)[i];
lcd_blend.pbg_addr = (uint8_t *)(frame->frame + ((VERSION_POSTION_Y * frame->width) + (VERSION_POSTION_X + CLOCK_LOGO_W * (i + tab) ))* 2); // 1 is bit6
lcd_blend.fg_offline = 0;
lcd_blend.bg_offline = frame->width - VERSION_LOGO_W;;
lcd_blend.xsize = VERSION_LOGO_W;
lcd_blend.ysize = VERSION_LOGO_H;
lcd_blend.fg_alpha_value = FG_ALPHA;
lcd_blend.fg_data_format = RGB565;
lcd_driver_blend(&lcd_blend);
}
7 新增摄像头配置
在应用过程中使用的摄像头不仅仅是当前支持的这些，肯定还需要适配其他的dvp摄像头或者uvc摄像头，下面分开来说明一下针对两种不同类型的摄像头如何适配
1.dvp摄像头的适配
dvp摄像头是通过I2C通信来配置摄像头的输出，主要是配置sensor寄存器的值，达到预期的图像效果（分辨率、帧率等）
1)参考驱动代码：
middleware/driver/camera/dvp_gc0328c.c，首先需要适配dvp摄像头的参数结构体：dvp_sensor_config_t;
typedef struct
{
char *name; /**< 摄像头的名字 */
media_ppi_t def_ppi; /**< 摄像头默认的分辨率，一般采用经常使用的分辨率 */
sensor_fps_t def_fps; /**< 摄像头默认的帧率，一般采用经常使用的帧率*/
uint16 id; /**< 摄像头类型（枚举值，需要自己添加）, 参考枚举类型sensor_id_t */
uint8 clk; /**< 摄像头协议规定的输入MCLK，而这个MCLK是从JPEG模块的CLK分出来，需要自己配置 */
/**@example
* JPEG_96M_MCLK_24M：表示这个摄像头协议规定MCLK输入的是24MHz，而此时JPEG模块工作的时钟是96MHz，96MHz四分频可以得到24MHz
* 另外需要注意的是，JPEG的工作时钟是在CLK(480MHz和320MHz)中分出来的，分频系数范围F=[0, 15]，分频计算公式JPEG_CLK=CLK/(1+F);
* 而JPEG内部支持分频的只有：0：4分频，1：6分频，2：2分频，3：3分频
**/
uint16 address; /**< 摄像头通过I2C配置寄存器的地址，一般datasheet上会告知 */
uint16 fps_cap; /**< 摄像头支持配置的帧率，根据需求输出不同的帧率 */
uint16 ppi_cap; /**< 摄像头支持配置的分辨率，根据不同场景输出不同的分辨率 */
bool (*detect)(const dvp_camera_i2c_callback_t *cb); /**< 自动检测摄像头函数，是读取摄像头的标识(比如CHIP_ID)是否与当前摄像头一致*/
int (*init)(const dvp_camera_i2c_callback_t *cb); /**< 配置摄像头初始化寄存表，其他调整(比如：分辨率、帧率、白平衡等)必须在这个基础上 */
int (*set_ppi)(const dvp_camera_i2c_callback_t *cb, media_ppi_t ppi); /**< 设置摄像头分辨率的寄存器表，一般会支持不同的分辨率输出 */
int (*set_fps)(const dvp_camera_i2c_callback_t *cb, sensor_fps_t fps); /**< 设置摄像头帧率的寄存器，一般会支持不同帧率的输出 */
int (*power_down)(const dvp_camera_i2c_callback_t *cb); /**< 设置寄存器来配置摄像头的使能 */
int (*dump_register)(const dvp_camera_i2c_callback_t *cb, media_ppi_t ppi); /**< 调试接口，查看所有寄存器配置的值 */
void (*read_register)(bool enable); /**< 使能寄存器检查接口，在配置的过程中检查配置寄存器的值与期望的值一致*/
} dvp_sensor_config_t;
2)参考使能摄像头驱动代码：middleware/driver/camera/dvp_camera.c，在函数：bk_dvp_camera_driver_init()，可能需要增加新摄像头的MCLK输入配置；
switch (current_sensor->clk)
{
case JPEG_96M_MCLK_16M:
jpeg_config.sys_clk_div = 4;
jpeg_config.mclk_div = 1;
break;
case JPEG_96M_MCLK_24M:
jpeg_config.sys_clk_div = 4;
jpeg_config.mclk_div = 0;
break;
case JPEG_120M_MCLK_20M:
jpeg_config.sys_clk_div = 3;
jpeg_config.mclk_div = 1;
break;
case JPEG_120M_MCLK_30M:
jpeg_config.sys_clk_div = 3;
jpeg_config.mclk_div = 0;
break;
default:
break;
}
备注
注意：上面JPEG的注视中默认选择的是480MHz，当前并没有开放SDK接口来配置选择480MHz或者320MHz。如果需要选用320MHz，请参考JPEG驱动代码：middleware/driver/jpeg_enc/jpeg_driver.c.
static void jpeg_power_config_set(const jpeg_config_t *config)
{
sys_drv_set_jpeg_clk_sel(1);//0:320MHz, 1:480MHz
sys_drv_set_clk_div_mode1_clkdiv_jpeg(config->sys_clk_div);
sys_drv_set_jpeg_disckg(1);
bk_pm_clock_ctrl(PM_CLK_ID_JPEG, CLK_PWR_CTRL_PWR_UP);
}
-
2.uvc摄像头的适配
uvc唯一需要适配的是其支持的分辨率，uvc输出的分辨率千变万化，当前只适配了一些常规的分辨率，客户如有特殊的分辨率，需要自己添加。
1)当前暂不支持客户独立添加新的分辨率，后续会修改，因为当前增加新的分辨率需要开发人员单独给客户新的libusb.a文件，替换路径：
components/bk_libs/bk7256_app/libs/libusb.a2)替换好新的libusb.a文件后，参考头文件：
include/driver/media_types.h，枚举类型``media_ppi_t``，里面的参数需要添加，如果没有。
3.命令行增加新的分辨率
如果需要采用doorbell自带的cli命令，需要让新增加的分辨率可以生效，否则跳过这一步
参考doorbell命令行：
components/media/cli/media_cli.c，适配新的命令，在函数：get_string_to_ppi()，中增加新的分辨率;
8 图像旋转
当屏幕和图片像素相反，比如屏幕是480X800， 摄像头是800X480，可以进行图像旋转显示。 旋转图像目前已经适配的情况如下：
因为旋转是分块旋转，所以为了每一个行/列都被旋转，设置的旋转块单位要能被图片的长宽整除。
屏幕参数(WXH)
图像参数(WXH)
旋转参数(WXH)
320X480
480X320
block_width=160,block_height=40
480X800
800X480
block_width=160,block_height=40
480X854
864X480
block_width=108,block_height=40
备注
注意: 摄像头的分辨率的width 要能被16整除(864/16), height 要被8（480/8）整除。否则硬件解码会失败。
用户如果新增的摄像头需要旋转显示到屏幕上，需要在 components/media/lcd_cal.c 中做以下修改:
在旋转数组中添加每次旋转的长和宽
const block_ppi_t block_ppi_aray[] = {
{108, 40},
{160, 40},
{MAX_BLOCK_WIDTH, MAX_BLOCK_HEIGHT}
};
备注
注意: 最大不能超过MAX_BLOCK_WIDTH(160)和 MAX_BLOCK_HEIGHT(80)
然后根据传入的图片的像素选择或添加对应的局部块旋转
switch ((src_width << 16) | src_height)
{
case PPI_864X480:
block_width = block_ppi_aray[0].width;
block_height = block_ppi_aray[0].height;
block_size = block_width * block_height * 2;
break;
default:
block_width = block_ppi_aray[1].width;
block_height = block_ppi_aray[1].height;
block_size = block_width * block_height * 2;
break;
};
