蓝牙配网

[English]

概述

蓝牙配网就是通过蓝牙功能将未配网设备加入网络，使其成为网络中的节点的过程。该功能主要定义了使用蓝牙的GATT Service来实现蓝牙Master(通常为手机APP或小程序)传入配网过程中WIFI连接所需的SSID和PASSWORD，从而实现未配网设备获取到连接网络的信息去进行WIFI连接。 本小节将通过蓝牙配网demo来介绍蓝牙配网的使用。

demo简介

1、蓝牙配网demo工程的主要设计思想是：

  1. 蓝牙设备发出蓝牙配网广播；

  2. 手机搜索蓝牙设备并进行蓝牙连接；

  3. 手机通过GATT Service将要连接的WIFI SSID和PASSWORD发送到待配网设备；

  4. 蓝牙设备获得WIFI连接需要的SSID和PASSWORD后进行WIFI连接，配网成功。

demo工程的设计流程图如下图所示：

蓝牙配网demo工作流程

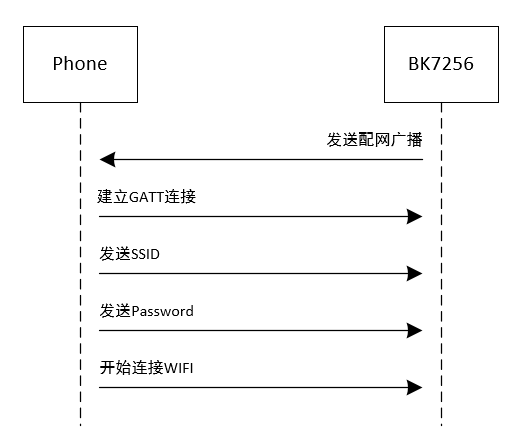

Figure 1. ble boarding demo work flow chart

2、该蓝牙demo所需软件工具: nRF Connect APK、SSCOM、char转hex工具

3、GATT服务:

  1. Service UUID: 0xFFFF

  2. SSID characteristic UUID: 0x9ABC

  3. PASSWORD characteristic UUID: 0xDEF0

demo示例

  • 蓝牙配网demo使用的API接口详细说明请参考 /api-reference/bluetooth/ble.html

  • 蓝牙配网demo具体的示例代码详见 demo/bluetooth/ble_boarding/ble_boarding_demo.c

demo工作流程

蓝牙配网demo软件设计流程

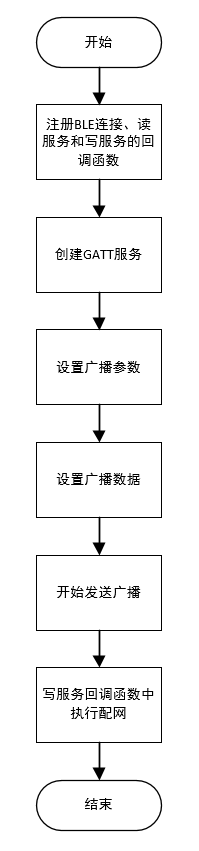

Figure 2. ble boarding demo software design flow chart

demo操作说明

  1. 通过SSCOM软件发送命令：AT+BLE=BOARDING,0201060908373235365f424c45,D;

  2. 手机打开nRF Connect APP进行scan，找到设备名为7236_BLE的设备并点击连接按钮;

  3. 设备连接上之后找到service UUID为0xFFFF的服务并点击;

  4. 在服务下找到UUID为0x9ABC的characteristic，写入配网所需的WIFI SSID的hex数据并点击send;

  5. 在服务下找到UUID为0xDEF0的characteristic，写入配网所需的WIFI PASSWORD的hex数据并点击send;

  6. 在SSCOM中会输出显示配网成功并获得IP的log;

  7. 在SSOCM中输入PING 192.xxx.xxx.xxx的命令去ping所连路由器的IP地址检查是否配网成功。

注意事项

demo中通过nRF Connect软件发送配网所需的WIFI SSID和PASSWORD需要通过char转hex工具转换为hex数据进行输入。
